| Номер в госреестре | 92590-24 |
| Наименование СИ | Колбы мерные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ТОРГОВЫЙ ДОМ "КРЕЗОЛ" (ООО "ТД "КРЕЗОЛ"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Колбы мерные (далее - колбы) предназначены для измерений объема жидкости.
Принцип действия колб основан на измерении объема при заполнении колб жидкостью до отметки номинальной вместимости, нанесенной на горловину колб. Измерение объема происходит по нижнему краю мениска.
Конструктивно колбы представляют собой стеклянную емкость со слегка вогнутым дном, грушевидным основанием и длинной узкой цилиндрической горловиной, на которую нанесена отметка номинальной вместимости колб. В зависимости от исполнения колбы могут изготавливаться как без пробок, так и с пришлифованными или пластмассовыми пробками. Колбы являются вымеряемыми на наливной объем. Стандартной температурой, при которой нормированы значения номинальной вместимости, является температура плюс 20 °С. Колбы отградуированы по нижнему краю мениска. Класс точности колб - 2.
Колбы выпускаются в исполнениях, отличающихся габаритными размерами, значениями номинальной вместимости и пределами допускаемой абсолютной погрешности номинальной вместимости. Структура условного обозначения исполнений колб представлена на рисунке 1.
A - B - С
।-----Класс точности: 2
Номинальная вместимость, см3:
5, 10, 25, 50, 100, 200, 250, 500, 1000, 2000
------------------Исполнение по ГОСТ 1770-74:
1 - с одной отметкой и без пробки
2 - с одной отметкой и пришлифованной пробкой
2 а - с одной отметкой и пластмассовой пробкой (не предусмотрено для колб с номинальной вместимостью 5 и 10 см3)
Рисунок 1 - Структура условного обозначения исполнений колб
Заводской номер наносится на цилиндрическую горловину колбы методом лазерной гравировки в виде буквенно-цифрового кода.

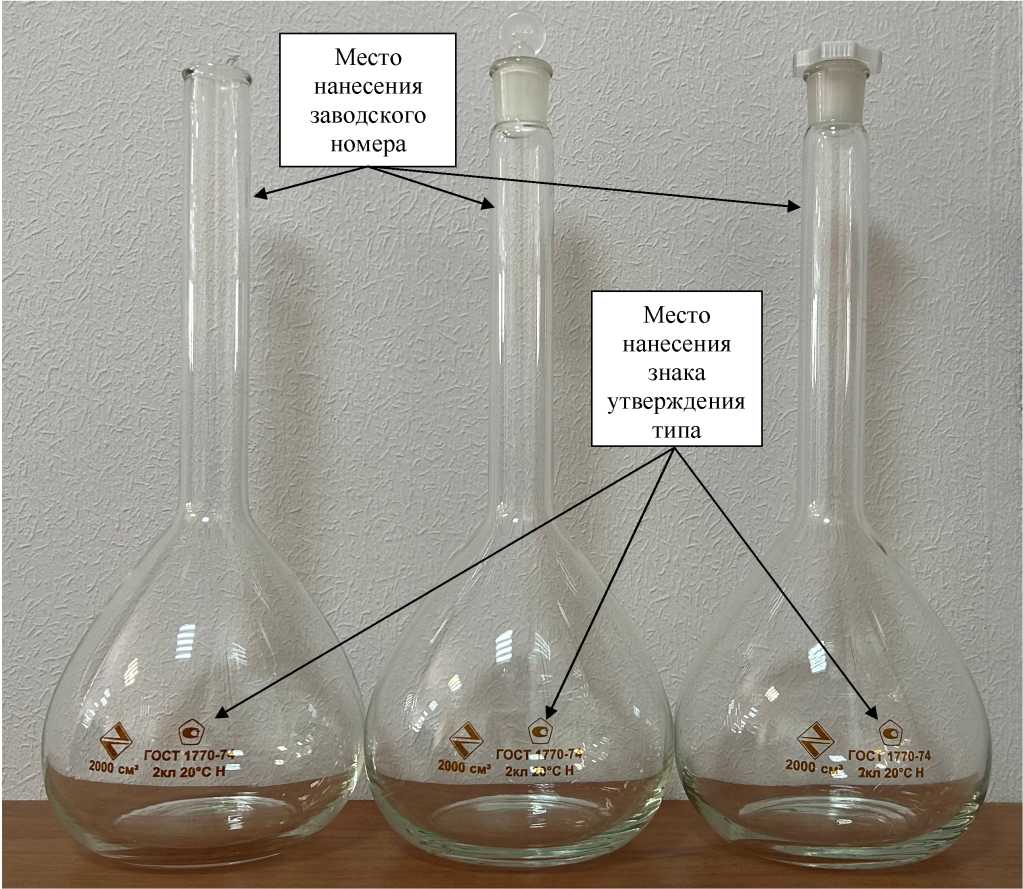

Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Нанесение знака поверки на колбы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) колб не предусмотрено.

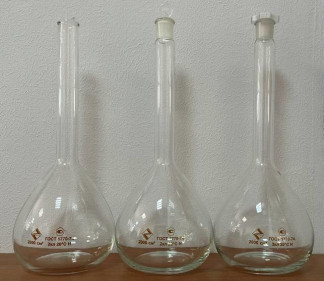

а) исполнение 1 б) исполнение 2 в) исполнение 2а
Рисунок 2 - Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение для исполнений | |||||||||
| 1-5-2 2-5-2 | 1-10-2 2-10-2 | 1-25-2 2-25-2 2а-25-2 | 1-50-2 2-50-2 2а-50-2 | 1-100-2 2-100-2 2а-100-2 | 1-200-2 2-200-2 2а-200-2 | 1-250-2 2-250-2 2а-250-2 | 1-500-2 2-500-2 2а-500-2 | 1-1000-2 2-1000-2 2а-1000-2 | 1-2000-2 2-2000-2 2а-2000-2 | |
| Номинальная ____ ___ _ 3 вместимость, см | 5 | 10 | 25 | 50 | 100 | 200 | 250 | 500 | 1000 | 2000 |
| Пределы допускаемой абсолютной погрешности номинальной ____ ___ _ 3 вместимости, см | ±0,05 | ±0,05 | ±0,08 | ±0,12 | ±0,20 | ±0,30 | ±0,30 | ±0,50 | ±0,80 | ±1,20 |
| Габаритные размеры, мм: - высота H - диаметр основания D | 80±10 23±3 | 90±10 28±3 | 110±10 40±3 | 135±10 48±3 | 170±10 60±3 | 195±10 73±3 | 215±10 80±3 | 270±10 100±3 | 320±10 127±3 | 400±10 161±3 |
| Обозначение конуса по ГОСТ 8682-93 | 7/16 | 7/16 | 7/16 или 10/19 | 10/19 или 12/21 | 10/19 или 12/21 | 14/23 | 14/23 | 14/23 или 19/26 | 19/26 или 24/29 | 24/29 или 29/32 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106 | |||||||||
Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С.
наносится на паспорт типографским способом и на колбу любым технологическим способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колба мерная | 1 шт. | |
| Пробка | 1 шт.* | |
| Паспорт | 1 экз.** | |
| Коробка упаковочная | 1 шт. | |
| * Для исполнений 2 и 2а. * * На партию, поставляемую в один адрес. | ||
приведены в п. 2.6 раздела 2 «Основные метрологические и технические характеристики» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
