| Номер в госреестре | 92550-24 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | DMF-1-V-250 |
| Изготовитель | "Beijing Sincerity Automatic Equipment CO., LTD", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые DMF-1-V-250 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости.
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотного или импульсного выхода, токового выхода, цифрового выхода (RS485), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в одной модификации.
Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и свинцовой пломбы.

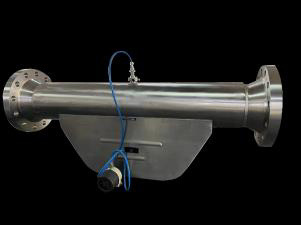

Общий вид расходомеров представлен на рисунке 1.

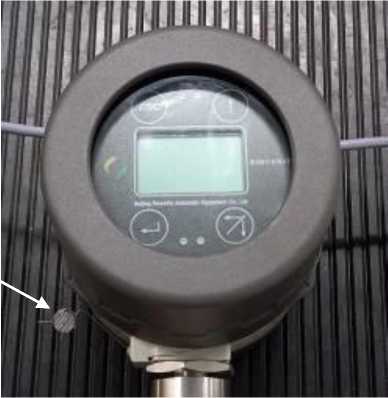

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

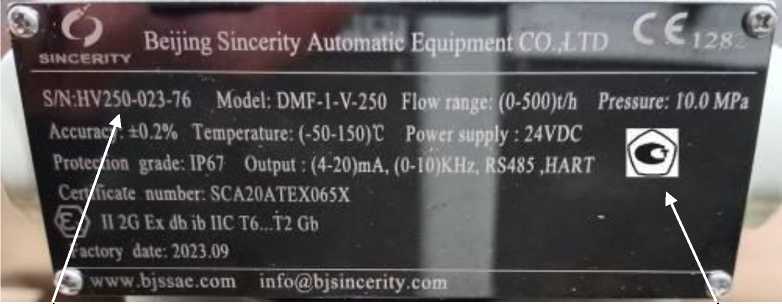

Серийный номер расходомеров наносится на шильдик в буквенно-цифровом формате методом лазерной гравировки в соответствии с рисунком 3.

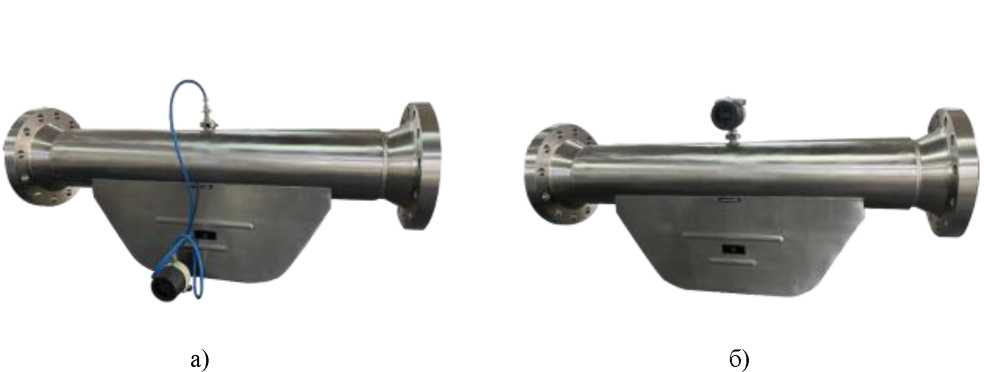

Рисунок 1 - Общий вид расходомеров массовых DMF-1-V-250: а) раздельное исполнение; б) интегральное исполнение
Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место нанесения
серийного номера
Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | V91-71-XX-XXX |
| Примечание: Х - принимает значения одной цифры и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр (DN) | 250 |
| Максимальный массовый расход жидкости, т/ч | 500 |
| Минимальный массовый расход жидкости, т/ч | 50 |
| Максимальный объёмный расход жидкости, м3/ч | |
| Минимальный объёмный расход жидкости, м3/ч | |
| Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости, % | ±0,2 |
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода жидкости, % | ±0,25 |
| Стабильность нуля, Z, не более, кг/ч | ±100 |
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования массового (объемного) расхода в токовый выходной сигнал, % | ±0,5 |
| 1) р - плотность измеряемой жидкости | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур измеряемой среды, °С | от -50 до +150 |
| Давление измеряемой среды, МПа, не более | 10 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 90 до 240 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Габаритные размеры ВП, мм, не более -длина -ширина -высота | 156 130 180 |
| Габаритные размеры ПНР, мм, не более -длина -ширина -высота | 1802 800 505 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: - температура окружающей среды для ВП, °С - температура окружающей среды для ПНР, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа | от -20 до +70 от -41 до +150 95 от 84,0 до 106,7 |
| Маркировка взрывозащищенности по ГОСТ 31610.0-2014 | 1Ex db ib IIC T6...T2 Gb |
| Класс защиты по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ, ч | 87600 |
| Средний срок службы, лет | 10 |
наносится на шильдик методом наклеивания в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер массовый | DMF-1-V-250 | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
приведены в п. 3.2 руководства по эксплуатации на расходомеры массовые DMF-1-V-250.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Beijing Sincerity Automatic Equipment CO, LTD», Китай.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
