| Номер в госреестре | 92438-24 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | WIN10 |
| Изготовитель | WINTERS INSTRUMENTS, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления WIN10 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давлений (в т.ч. разрежения) и абсолютного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, а также цифровой выходной сигнал HART и Modbus.
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока или цифровой сигнал.
Конструктивно преобразователи выполнены в цилиндрическом корпусе с винтовой крышкой, внутри которого расположены первичный преобразователь и электронный блок (вторичный преобразователь). В нижней части преобразователей для подачи измеряемого давления расположен резьбовой штуцер. Под винтовой крышкой преобразователя расположены клеммы для подсоединения внешних электрических цепей.
Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами и наличием LED-дисплея или OLED-дисплея. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.
Таблица 1 - Код заказа преобразователей давления
| Наименование параметра | Обозначение | Примечание |
| Преобразователь давления | WIN10 | _ |
| Измеряемое деление | 02 | Избыточное давление |
| 03 | Абсолютное давление | |
| Диапазона измерений | (указывается нижний и верхний предел измерений и единица измерений) | Значение верхнего и нижнего предела измерений приведены в таблице 3 |
| Погрешность измерений | 2 | ±0,1 |
| 5 | ±0,075 | |
| Выходной сигнал | 1 | 4-20 мА совместно с протоколом HART |
| 2 | Modbus |
Продолжение таблицы 1 - Код заказа преобразователей
| Дисплей | 0 | Без дисплея |
| Е | OLED-дисплей | |
| С | LED-дисплей | |
| Маркировка взрывозащиты | S | Без взрывозащиты |
| X | 1 Ex db IIC T6 Gb X | |
| I | Ex tb IIIC T80°C Db X | |
| Заполняющее масло | B1 | Стандартное масло |
| B2 | Инертное масло | |
| Дополнительные параметры |

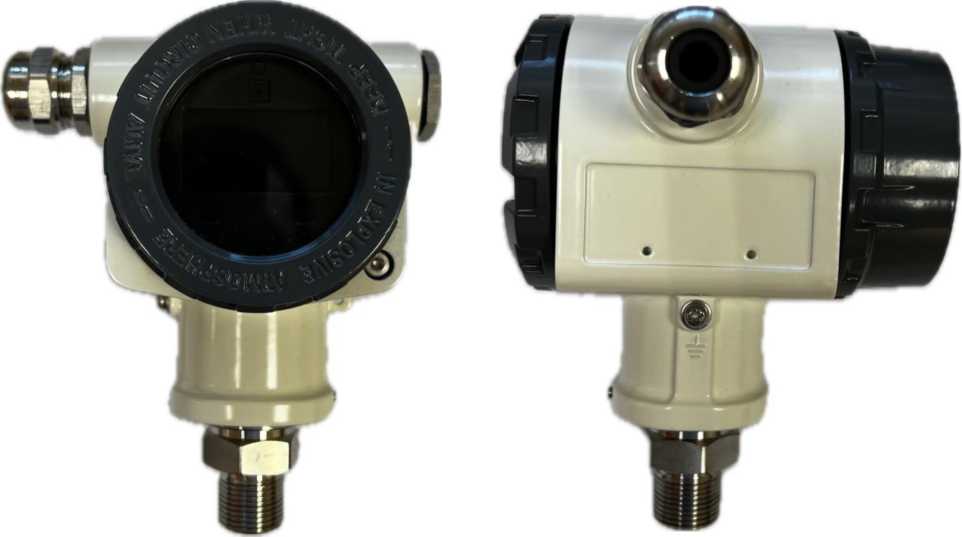

Общий вид преобразователей и место нанесения заводского номера приведены на рисунках 1 и 2.

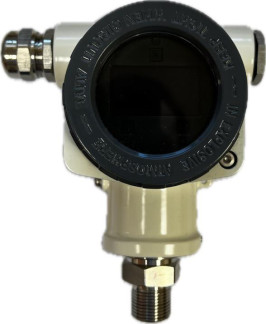

Рисунок 1 - Общий вид преобразователей давления с дисплеем
Место
Серийный
Рисунок
номер пре
GinIe^§ Преобразователь давления
Модель: WINJ0-03(0-100K₽a)51EXB12MSS0000
S/N-.W123
Источник электропитания: 24 В постоянного тока Категория заш Категория взрывобезопасности: 1Ех db IICT6/T5/T4 Gb
Точность измерения: 0.075
нанесения серийного номера
Выходной сигнал: 4-20 мА+НАКТ
WINTERS INSTRUMENTS ( 81ДЕ No. 499, Riyiiig Bei Roa 'Shanghai Pilot Free Trade Zone,
China
етодом
гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WTS-H |
| Номер версии ПО, не ниже | 1.6 |
| Цифровой идентификатор ПО | отсутствует |
Метрологические и основные технические характеристики приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления, МПа 1) 2) | от 0,1 до 60,0 |
| Нижний предел измерений избыточного давления, МПа 1) 2) | от минус 0,1 до 0,0 |
| Верхний предел измерений абсолютного давления, МПа (абс.) 1) 2) | от 0,1 до 25 |
| Нижний предел измерений абсолютного давления, МПа (абс.) 1) 2) | 0 |
| Пределы допускаемой основной приведенной погрешности, % от диапазона измерений 3) | ±0,1; ±0,075 |
| Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающей среды, %/10 °C от диапазона изменения | ± 0,2 |
| Примечания: 1) - конкретное значение приведено в паспорте и на технической табличке преобразователя; 2) - по заказу преобразователи могут быть изготовленными в единицах измерений давления, допускаемых к применению в Российской Федерации; 3) - конкретное значение указано на технической табличке, прикреплённой к корпусу преобразователи и (или) в паспорте. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал: - аналоговый сигнал постоянного тока, мА - цифровой | от 4 до 20 HART, Modbus |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Масса преобразователя, кг, не более | 1,2 |
| Габаритные размеры преобразователей, мм, не более | 155x130x120 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), % не более - атмосферное давление, кПа | от +21 до +25 95 от 84 до 106 |
Продолжение таблиц 4 - Основные технические характеристики
| Рабочие условия измерений: - температура окружающей среды, °С 1) - относительная влажность (без конденсации), % не более - атмосферное давление, кПа | от -40 до +85 95 от 86 до 106 |
| Маркировка взрывозащиты | 1 Ex db IIC T6 Gb X; Ex tb IIIC T80°C Db X |
наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом
приведена в таблице 5
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | WIN10 | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз.* |
| Паспорт | _ | 1 экз. |
| * 1 экземпляр на партию | ||
приведены в разделе 3 «Назначение приборов» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия WINTERS INSTRUMENTS.
