| Номер в госреестре | 92043-24 |
| Наименование СИ | Системы акустико-эмиссионные |
| Обозначение типа СИ | Малахит АС-15А |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Диатон" (ООО "НПФ "Диатон"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 03.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы акустико-эмиссионные Малахит АС-15А (далее по тексту - системы) предназначены для измерений параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований.
Системы являются многоканальными цифровыми автоматизированными системами сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя аналого-цифровые блоки преобразований (АЦП), блоки цифровой обработки и накопления результатов измерений, а также блок связи с персональным компьютером (ПК).
Принцип действия систем основан на регистрации упругих волн, генерируемых при высвобождении энергии из области дефектов нагруженным материалом. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается предусилителем. В каждом канале регистрируются несколько параметров импульсов АЭ: время прихода, амплитуда, длительность, число превышений порога, энергетические параметры. В блоке АЦП сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных. По разностям времен прихода АЭ сигналов к нескольким рядом расположенным акустическим приемникам производится расчет координат источников АЭ. Данные обрабатываются ПК и выводятся на экран в виде таблиц или графиков.
Измерительные АЭ каналы содержат программно устанавливаемые частотные полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена возможность регистрации формы волн в каждом канале, автоматическое тестирование акустических преобразователей.
Системы изготавливаются в следующих исполнениях: Малахит АС-15А/2, Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40, в зависимости от количества каналов.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование систем не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса систем исполнений Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40. Для исполнения Малахит АС-15А/2 заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на нижнюю часть корпуса.
Изображение общего вида систем представлено на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

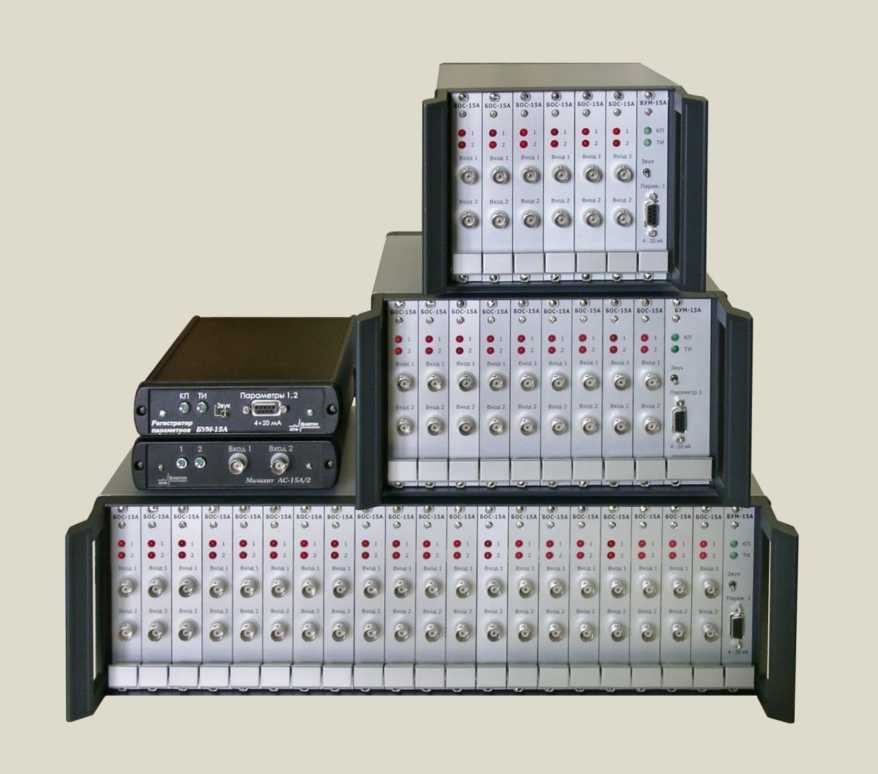

Рисунок 1 - Общий вид систем

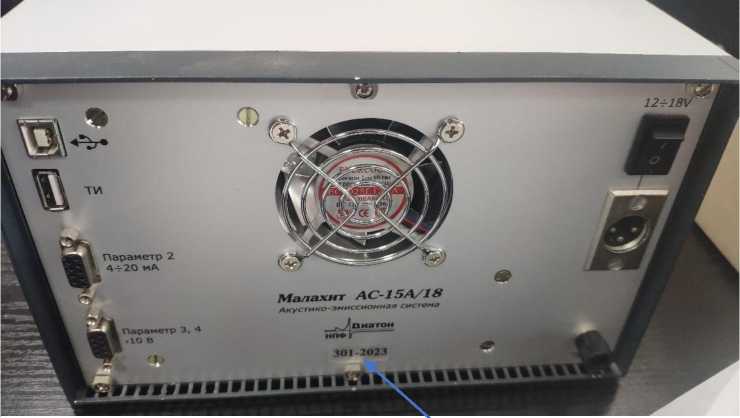

Место нанесения заводского номера
а) место нанесения заводского номера для исполнений Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40
Место нанесения
заводского номера
б) место нанесения заводского номера для исполнения Малахит АС-15А/2
Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечение (далее - ПО) выполняет функции сбора, накопления и обработки акустико-эмиссионных данных и отображение полученных результатов.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения | Малахит АС- 15А | Малахит-Ф АС-15А |
| Идентификационное наименование ПО | Малахит АС- 15А | Малахит-Ф АС-15А |
| Номер версии (идентификационный номер) ПО | 11.9.12.32 и выше | 11.9.8.10 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот (по уровню минус 3дБ), кГц | от 1 до 500 |
| Неравномерность амплитудно-частотной характеристики в пределах рабочего диапазона, дБ | ±3 |
| Ослабление сигнала вне рабочего диапазона при расстройке относительно частот среза на октаву, дБ, не менее | 28 |
| Динамический диапазон измерений амплитуд АЭ сигналов, дБ, не менее | 86 |
| Пределы допустимой абсолютной погрешности измерений амплитуды сигнала (на среднегеометрической частоте), дБ | ±2 |
| Динамический диапазон измерений среднего значения выпрямленного сигнала по входу блока обработки сигнала, дБ, не менее | 70 |
| Пределы допустимой абсолютной погрешности измерений среднего значения выпрямленного сигнала, дБ | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество АЭ каналов | от 2 до 80 |
| Число программируемых частот среза фильтров: - верхних частот (1, 10, 20, 100 кГц) | 4 |
| - нижних частот (20, 100, 300, 500 кГц) | 4 |
| Габаритные размеры (длинахширинахвысота), мм, не более: Малахит АС-15А/2 | 141х39х243 |
| Малахит АС-15А/12 | 177x140x307 |
| Малахит АС-15А/18 | 249x140x307 |
| Малахит АС-15А/40 | 464x140x307 |
| Масса, кг, не более: Малахит АС-15А/2 | 0,7 |
| Малахит АС-15А/12 | 3,2 |
| Малахит АС-15А/18 | 4,5 |
| Малахит АС-15А/40 | 9,2 |
| Потребляемая мощность, В^А, не более: Малахит АС-15А/2 | 10 |
| Малахит АС-15А/12 | 50 |
| Малахит АС-15А/18 | 70 |
| Малахит АС-15А/40 | 150 |
| Напряжение питания от сети переменного тока, В | от 198 до 231 |
Окончание таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +30 °С, %, не более - атмосферное давление, кПа | от +15 до +34 75 от 84 до 106,7 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. | |||
| АС -15А/2 | АС -15А/12 | АС -15А/18 | АС -15А/40 | ||
| Система акустико-эмиссионная | Малахит АС- 15А | 1 | 1 | 1 | 1 |
| Блок питания (преобразователь ~220/+15) | - | 1 | 1 | 1 | - |
| Кабель сетевой | - | 1 | 1 | 1 | 1 |
| Кабель интерфейсный USB | - | 1 | 1 | 1 | 1 |
| Компьютер с программным обеспечением | - | 1 | 1 | 1 | 1 |
| Паспорт | АМ116.0705.00.000 ПС | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | АМ116.0705.00.000 РЭ | 1 | 1 | 1 | 1 |
приведены в документе АМ116.0705.00.000 РЭ «Системы акустико-эмиссионные Малахит АС-15А. Руководство по эксплуатации», раздел 2 «Использование по назначению».
АМ116.0705.00.000 ТУ «Системы акустико-эмиссионные Малахит АС-15А.
Технические условия».
