| Номер в госреестре | 91817-24 |
| Наименование СИ | Микроманометр |
| Обозначение типа СИ | ПМКМ |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области (ФБУ "Новосибирский ЦСМ"), г. Новосибирск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроманометр ПМКМ (далее по тексту - микроманометр) предназначен для измерений разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Микроманометр может применяться в качестве вторичного эталона по государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.
К данному описанию типа относится микроманометр зав. № 19.
Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.
Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, индикатора, микрометра окулярного, термометра, концевых мер длины.
Конструктивно микроманометр представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Заводской номер в формате цифрового обозначения наносится на корпус микроманометра методом наклейки.
Пломбировка отдельных частей микроманометра не предусмотрена.
Нанесение знака поверки на микроманометр не предусмотрено.
Общий вид микроманометра приведен на рисунке 1.
Место нанесения заводского номера представлено на рисунках 1 и 2. Информационная табличка представлена на рисунке 2.
Таблица 1 - Состав микроманометра
| Наименование | Кол-во | Примечание |
| 1 Микроманометр в составе: 1.1 Сосуд (подвижный) | 1 | Хд 5.887.270 |
| 1.2 Узел неподвижного сосуда с микроскопом, осветителем | 1 | Хд 5.887.080 |
| 1.3 Основание | 1 | Хд 6.121.171 |
| 1.4 Узел направляющей со стойкой | 1 | Хд 6.203.068 |
| 1.5 Кронштейн | 1 | Хд 8.126.232 |
| 1.6 Вертикальная трубка | 1 | Хд 6.452.123 |
| 1.7 Сильфонный пресс | 1 | - |
| 1.8 Микрометр окулярный винтовой МОВ-1-16х | 1 | - |
| 1.9 Индикатор многооборотный с ценой деления 0,001 мм, модификации 1МИГ, рег. № 1220-91 | 1 | - |
| 1.10 Меры длины концевые плоскопараллельные, от 1 до 100 мм (набор № 2 по ГОСТ 9038-90, класс точности 2), рег. № 38376-13 | 1 набор (38 мер) | - |
| 1.11 Меры длины концевые плоскопараллельные, от 50 до 500 мм (набор № 8 по ГОСТ 9038-90, класс точности 2), рег.№ 21163-11 | 1 набор (10 мер) | - |
| 1.12 Термометр лабораторный электронный LTA/2-K-K, рег. № 69551-17 | 1 | - |

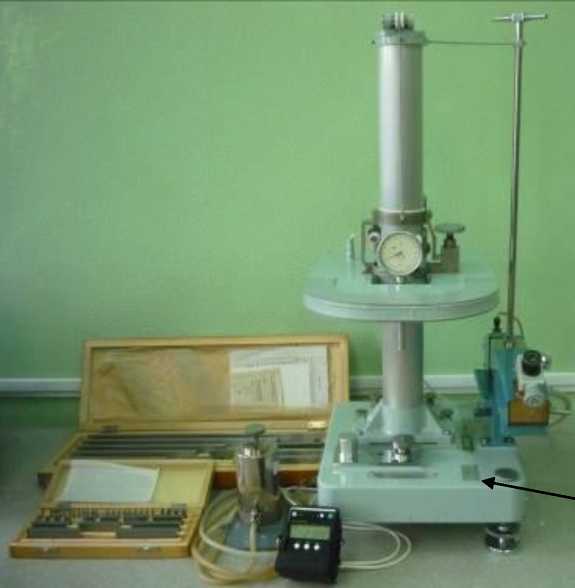

Рисунок 1 - Общий вид микроманометра ПМКМ
Место нанесения заводского
Рисунок 2 - Информационная табличка
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений, Па | от 100 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений, Па | ±0,2 |
| Среднее квадратическое отклонение измерений давления, Па, не более | 0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Рабочая жидкость | Дистиллированная вода по ГОСТ Р 58144-2018 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 590 400 800 |
| Масса (с упаковкой), кг, не более | 36 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура рабочей жидкости, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от +18 до +22 от 40 до 80 от 84 до 106,7 |
на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность микроманометра
| Наименование частей | Обозначение | Количество, шт./экз. |
| Микроманометр | - | 1 |
| Паспорт | - | 1 |
приведены в документе «Микроманометр ПМКМ. Паспорт», раздел 11.
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
