| Номер в госреестре | 91583-24 |
| Наименование СИ | Прессы испытательные гидравлические |
| Обозначение типа СИ | Спектр |
| Изготовитель | Общество с ограниченной ответственностью "Спектр технологий машиностроения" (ООО "Спектр ТМ"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы испытательные гидравлические Спектр (далее - прессы) предназначены для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик строительных материалов (предела прочности на сжатие и на изгиб контрольных образцов из бетона, а также других строительных материалов).
Принцип действия прессов заключается в измерении значения электрического сигнала разбаланса тензорезисторного моста датчика давления, возникающего при деформации упругого элемента под действием прикладываемой силы (нагрузки) к испытываемому образцу посредством гидроцилиндра.
Конструктивно прессы представляют собой машину, состоящую из нагружающего устройства и силоизмерителя. Нагружающее устройство состоит из силовой рамы, гидронасоса и рабочего цилиндра, которые обеспечивают нагружение испытуемых образцов. Силоизмеритель состоит из датчика давления, соединенного с контроллером, и пульта управления с дисплеем для обработки измерительной информации и управления нагружающим устройством.
Силовая рама образована основанием, четырьмя колоннами, верхней, нижней, нажимной и шарнирной плитами. Под силовой рамой размещена гидростанция с масляным баком, блок питания, контроллер управления и оптическая линейка, а также концевые датчики положений поршня. Между нажимной и нижней плитой расположен, рабочий гидроцилиндр с поршнем. На верхней плите установлен защитный кожух.
Для испытаний на изгиб образец размещается в специальном приспособлении, поставляемым по опциональному заказу. Для обеспечения мер безопасности при испытаниях образцов нагружающее устройство закрыто кожухом с дверцей.
Прессы выпускаются в следующих модификациях: Спектр 600, Спектр 1000, Спектр 1500, Спектр 2000. Модификации отличаются между собой внешним видом, диапазонами измерений силы и габаритными размерами. Общий вид прессов представлен на рисунках 1 - 3.
Заводской номер прессов состоит из арабских цифр и наносится методом лазерной гравировки на идентификационную табличку, расположенную на кожухе с задней стороны прессов. Общий вид типовой идентификационной таблички с местом нанесение заводского номера представлен на рисунке 4.
Для предотвращения несанкционированного доступа внизу кожуха с двух сторон наносится пломбирующая наклейка, место нанесение указано на рисунке 5, общий вид типовой пломбирующей наклейки указан на рисунке 6.
Нанесение знака поверки на прессы не предусмотрено.

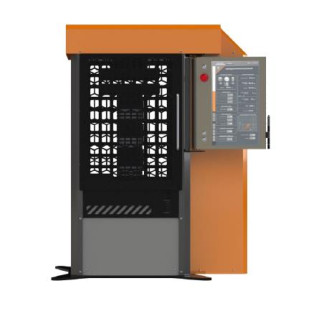

Рисунок 1 - Общий вид прессов испытательных гидравлических Спектр 600

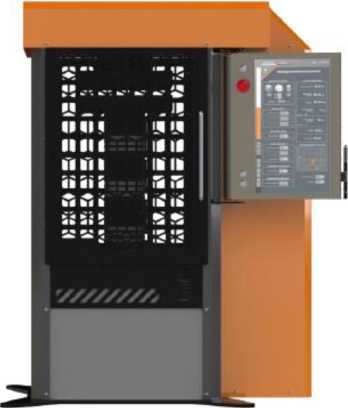

Рисунок 2 - Общий вид прессов испытательных гидравлических Спектр 1000, Спектр 1500, Спектр 2000
Рисунок 4 - Пример типовой идентификационной таблички
Рисунок 5- Место нанесение пломбирующей наклейки
Рисунок 6 - Пример типовой пломбирующей наклейки
Программное обеспечение (далее - ПО) прессов представляет собой встроенное в пульт управления ПО «Spectr TM», которое является метрологическим значимым и предназначено для сбора, обработки, вывода информации, а также для управления режимами работы и экспорта измеренных значений на внешние устройства.
ПО защищено ключом электронной защиты и по уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spectr TM |
| Номер версии (идентификационный номер) ПО | не ниже 01i |
| Цифровой идентификатор ПО | 23ce5f8ce0cece4d4f7427713b0d40d6 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН | Пределы допускаемой относительной погрешности измерений силы, % | Дискретность отсчёта измерений силы, кН |
| Спектр 600 | от 5 до 600 | ±1 | 0,01 |
| Спектр 1000 | от 15 до 1000 | ||
| Спектр 1500 | от 20 до 1500 | ||
| Спектр 2000 | от 30 до 2000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 210 до 230 50±1 |
| Потребляемая мощность, кВт, не более | 1 |
| Габаритные размеры (ШхДхВ), мм, не более | 430x900x1750 |
| Масса, кг, не более | 550 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84,0 до 106,7 |
на титульный лист руководства по эксплуатации, совмещенного с паспортом, типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пресс испытательный гидравлический | Спектр | 1 шт. |
| Проставка | - | 4 шт. |
| Плита нажимная | - | 1 шт. |
| Сетевой кабель питания | - | 1 шт. |
| Приспособление (СП1-СП5)1) | - | 1 шт. |
| Захват1) | - | 2 шт. |
| Руководство по эксплуатации. Паспорт | - | 1 экз. |
| 1) - опционально, по заказу потребителя | ||
приведены в разделе 3 «Режимы работы» документа «Прессы испытательные гидравлические Спектр. Руководство по эксплуатации. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 28.41.33-002-26596154-2023 Прессы испытательные гидравлические Спектр. Технические условия.
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
