| Номер в госреестре | 91536-24 |
| Наименование СИ | Измерители перемещений (деформаций) контактные длинноходовые |
| Обозначение типа СИ | ИПК-Д |
| Изготовитель | Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2024 |
| Срок свидетельства | 07.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) контактные длинноходовые ИПК-Д (далее по тексту - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий из различных материалов в процессе испытания их на растяжение или сжатие.
Принцип действия измерителей основан на преобразовании удлинения испытываемого образца или изделия в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается в микропроцессорном контроллере, а результаты измерений перемещений (деформаций) выводятся на устройство ввода - вывода.
Конструктивно измерители состоят из модуля измерений перемещений (деформаций), цифрового микропроцессорного измерительного модуля и устройства ввода-вывода.
Обработка и визуализация измерительной информации от преобразователей перемещений (деформаций) осуществляются с помощью цифрового микропроцессорного измерительного модуля и устройства ввода-вывода.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) используют персональный компьютер (далее - ПК) со специализированным программным обеспечением или (и) панель оператора или прочее для визуального отображения информации. Устройство ввода-вывода может иметь принадлежность к испытательной машине или представлять собой отдельно расположенное периферийное устройство.
Измерители оснащены измерительными щупами с установочными элементами для фиксации на испытываемом образце или изделии. С помощью следящих систем электроприводов предусмотрена возможность автоматического режима управления измерителей, открытие и закрытие измерительных щупов.
Корпус измерителей может быть изготовлен в разных формах, а также окрашиваться в цвета по заказу заказчика, которые могут отличаться от формы и цвета, изображенных на рисунках 1 - 5.
Измерители выпускаются в 5 модификациях: I; II; III; IV; V, которые в свою очередь делятся на модели, отличающиеся друг от друга базовой длиной, диапазоном измерений и допустимой погрешностью измерений.
Модификации измерителей имеют обозначение ИПК-Д-А-В-С, где
ИПК-Д - измеритель перемещений (деформаций) контактный длинноходовой;
А - конструктивное исполнение (I; II; III; IV; V);
В - наибольший предел измерений перемещений (деформаций), мм;
С - исполнение по точности измерений (0,5; 1; 2) для модификаций: III; IV; V.
Идентификация измерителей осуществляется методом визуального осмотра корпуса измерителя и расположенной на нем маркировочной таблички, отображающей информацию о типе, модификации, наименовании изготовителя, дате изготовления, заводском номере, знаке утверждения типа. Заводской номер в числовом и буквенном формате, а также знак утверждения типа СИ, наносится на маркировочную табличку, расположенную на корпусе измерителя, методом офсетной печати (место нанесения маркировочной таблички на примере измерителей исполнения I и II приведено на рисунках 1 и 2). Пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 6.
Общий вид измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д представлен на рисунках 1-5.
Пломбировка измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д не предусмотрена.
Нанесение знака поверки на измерители не предусмотрено.

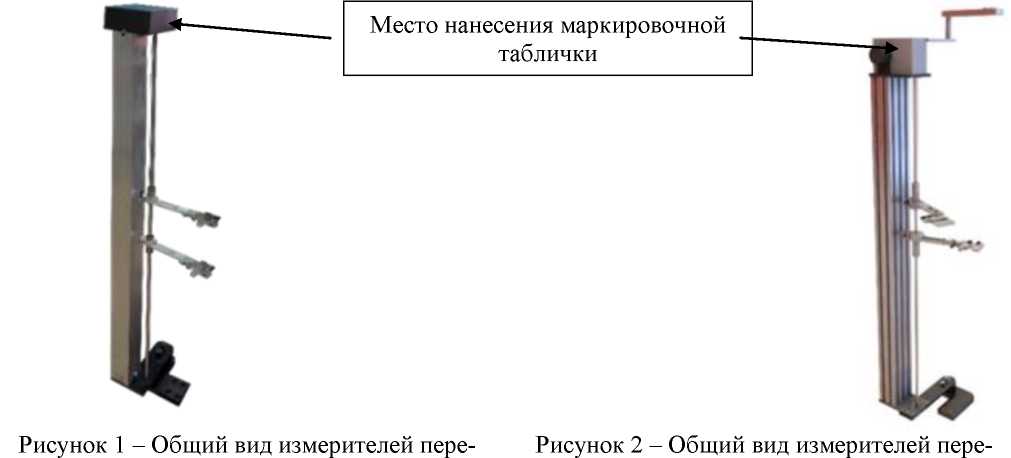

мещений (деформаций) контактных длинноходовых ИПК-Д исполнения I
мещений (деформаций) контактных длинноходовых ИПК-Д исполнения II
Рисунок 3 - Общий вид измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д исполнения III
Рисунок 4 - Общий вид измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д исполнения IV
Рисунок 5 - Общий вид измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д исполнения V

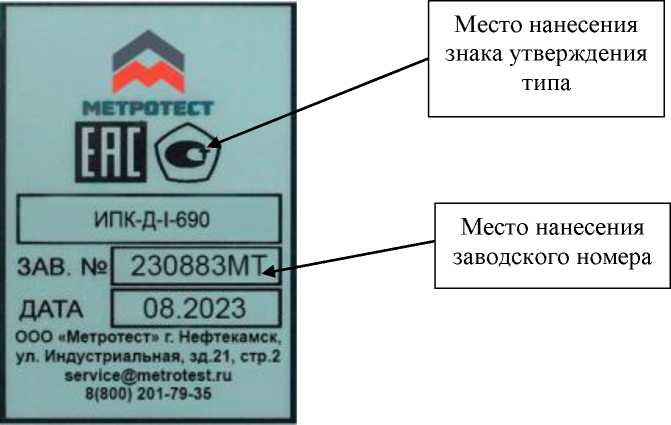

Рисунок 6 - Общий вид маркировочной таблички измерителей перемещений (деформаций) контактных длинноходовых ИПК-Д
Для работы с измерителями используются метрологически значимые программные обеспечения (далее - ПО) «М-Test» или «M-Test АСУ», устанавливаемые на локальном ПК и «MTest View», устанавливаемое на панели оператора для управления измерителем, обработки и хранения результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | «M-Test» | «M-Test АСУ» | «МTest View» |
| Номер версии (идентификационный номер) ПО | не ниже 1.30 | не ниже 3.00 | не ниже V1.3 |
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики измерителей ИПК-Д-I (II)
| Наименование характеристики | Значения |
| Диапазон измерений перемещений (деформаций), мм* | от 0 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 10 мм включ., мм | ±0,05 |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 10 мм до наибольшего предела измерений, % | ±0,5 |
| Примечание: * Значение наибольшего предела измерений перемещений (деформаций) зависит от значения начальной расчетной длины образца (базовой длины) L 0 и вычисляется по формуле: 2000 - L 0. Параметр L 0 может выбирается пользователем в диапазоне значений, приведенных в Таблице 4. Конкретный диапазон измерений перемещений (деформаций) указывается в наименовании модификации и в паспорте на каждый измеритель. | |
Таблица 3 - Метрологические характеристики измерителей ИПК-Д-Ш (IV; V)
| Наименование характеристики | Значения |
| Диапазон воспроизведения базовой длины L 0, мм* | от 10 до 1200 |
| Относительная погрешность воспроизведения базовой длины, %: | |
| - исполнение по точности измерений 0,5 | ±0,5 |
| - исполнение по точности измерений 1 | ±1,0 |
| - исполнение по точности измерений 2 | ±2,0 |
| Диапазон измерений перемещений (деформаций), мм* * | от 0 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений перемеще- | |
| ний (деформаций) в диапазоне от 0 до 300 мкм включ., мкм: | |
| - исполнение по точности измерений 0,5 | ±1,5 |
| - исполнение по точности измерений 1 | ±3,0 |
| - исполнение по точности измерений 2 | ±6,0 |
Продолжение таблицы 3
| Наименование характеристики | Значения |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 0,3 мм до наибольшего предела измерений, %: - исполнение по точности измерений 0,5 - исполнение по точности измерений 1 - исполнение по точности измерений 2 | ±0,5 ±1,0 ±2,0 |
| Примечание: * Конкретный диапазон указывается в паспорте на каждый измеритель; * * Значение наибольшего предела измерений перемещений (деформаций) зависит от значения начальной расчетной длины образца (базовой длины) L о и вычисляется по формуле: 1200 - L о. Параметр L о может выбирается пользователем в диапазоне значений, приведенных в настоящей таблице. Конкретный диапазон измерений перемещений (деформаций) указывается в наименовании модификации и в паспорте на каждый измеритель. При значении базовой длины, равной нижнему пределу диапазона измерений - измеритель работает только на растяжение, а при значении базовой длины, равной верхнему пределу диапазона измерений - измеритель работает только на сжатие. | |
Таблица 4 - Основные технические характеристики измерителей ИПК-Д-I (II)
| Наименование характеристики | Значения |
| Диапазон воспроизведения базовой длины L 0, мм* | от 10 до 2000 |
| Габаритные размеры, мм, не более: - ширина - глубина - высота | 450 400 2300 |
| Масса, кг, не более | 20 |
| Примечание: * Конкретный диапазон указывается в паспорте на каждый измеритель. | |
Таблица 5 - Основные технические характеристики измерителей ИПК-Д-Ш (IV; V)
| Наименование характеристики | Значения | ||
| ИПК-Д-III | ИПК-Д-IV | ИПК-Д-V | |
| Габаритные размеры, мм, не более: | |||
| - ширина | 500 | 600 | 600 |
| - глубина | 300 | 300 | 500 |
| - высота | 2000 | 2000 | 2100 |
| Масса, кг, не более | 50 | 160 | 180 |
Таблица 6 - Основные технические характеристики ИПК-Д-I (II; III; IV; V)
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Напряжение постоянного тока, В | от 5 до 10 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, закрепленную на корпусе измерителя, методом офсетной печати.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) контактный длинноходовой ИПК-Д | в соответствии с договором поставки | 1 шт. |
| Устройство ввода-вывода* | - | 1 шт. |
| Программное обеспечение на флэш носителе | тип ПО в соответствии с договором поставки | 1 шт. |
| Запасные части и принадлежности | - | 1 компл. |
| Кейс | - | 1 шт. |
| Руководство по эксплуатации | ИПК.Д РЭ | 1 экз. |
| Инструкция оператора | в соответствии с договором поставки | 1 экз. |
| Паспорт | ИПК-Д_ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| * Комплектуется в зависимости от заказа потребителя. | ||
приведены в разделе 11 «Порядок проведения измерений» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждннная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
МРСЕ.401161.058ТУ «Измерители перемещений (деформаций) контактные длинноходовые ИПК-Д. Технические условия».
