| Номер в госреестре | 91188-24 |
| Наименование СИ | Танки несамоходного наливного судна (баржи) "СТГН-15" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Судоходная Компания "Альбатрос" (ООО СК "Альбатрос"), Ханты-Мансийский Автономный округ - Югра, г. Сургут |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки несамоходного наливного судна (баржи) «СТГН-15» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.
Баржа «СТГН-15» имеет грузовые танки в виде двух параллельно расположенных горизонтальных цилиндров, частично утопленных в корпусе баржи, разделенных на три независимых танка каждый.
Танки наливного судна представляют собой стальной сосуд цилиндрической формы с вертикальными герметичными переборками.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части танка.
Заводские номера танков в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом лазерной гравировки на металлическую табличку (рисунок 1). Табличка крепится к крышке люк лаза танка.
Танки с заводскими номерами 1, 2, 3, 4, 5, 6 расположены на несамоходном наливном судне (барже) «СТГН-15» регистровый номер 227561.
Общий вид танков несамоходного наливного судна (баржи) «СТГН-15» и эскиз общего вида с расположением танков представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

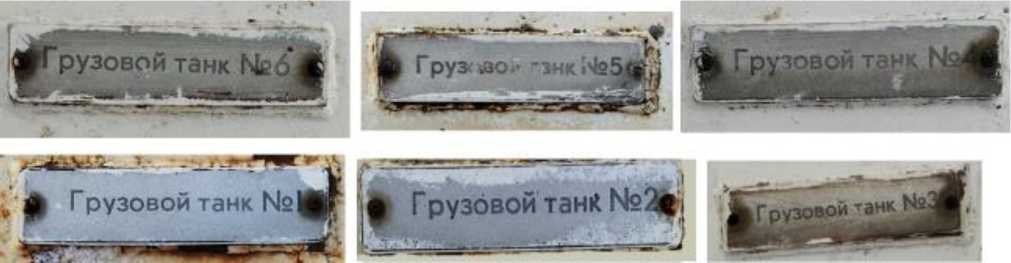

Рисунок 1 - Заводские номера, нанесенные на металлические таблички

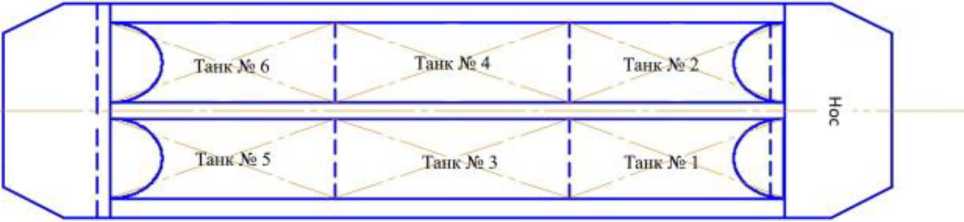

Рисунок 2 - Эскиз общего вида и расположения танков несамоходного наливного судна (баржи) «СТГН-15»

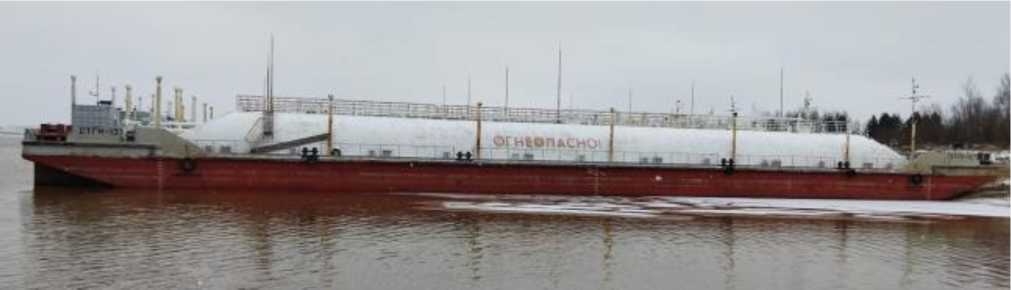

Рисунок 3 - Общий вид танков несамоходного наливного судна (баржи) «СТГН-15» Пломбирование танков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Заводские номера танков | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Номинальная вместимость, м3 | 520 | 520 | 607 | 607 | 529 | 529 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта танка типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Танк несамоходного наливного судна (баржи) «СТГН-15» | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в разделе 8 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
