| Номер в госреестре | 91080-24 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт"), г. Ульяновск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические. К резервуарам данного типа относятся резервуары модификации РВС-3000, зав. № 9 и РВС-5000, зав. №№ 6, 61, которые представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоскими днищами. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеет стационарную крышу. Резервуары снабжены лестницами для доступа на крышу. Резервуары оснащены: приемораздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами, устройствами для отбора проб и подтоварной воды, приборами для замера уровня и противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Принцип действия резервуаров основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Заводские номера резервуаров нанесены в виде цифрового обозначения, состоящие из арабских цифр нанесенные аэрографическим способом на боковую поверхность резервуаров краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.
Резервуары расположены: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3 Общий вид резервуаров представлены на рисунках 1 - 3.

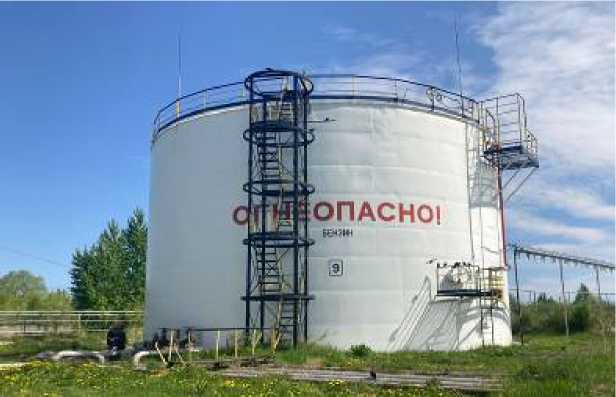

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000, Зав. № 9

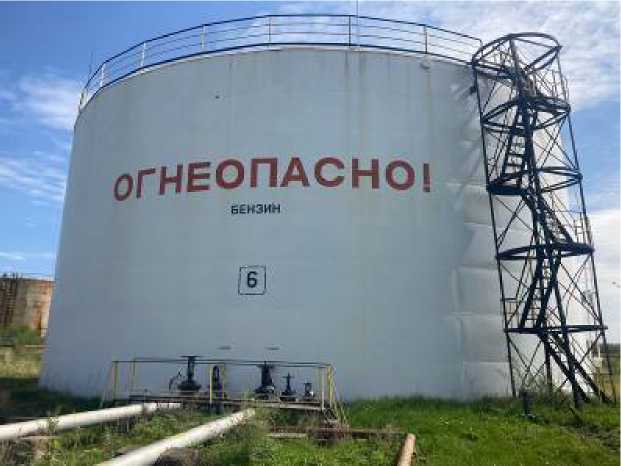

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, Зав. № 6

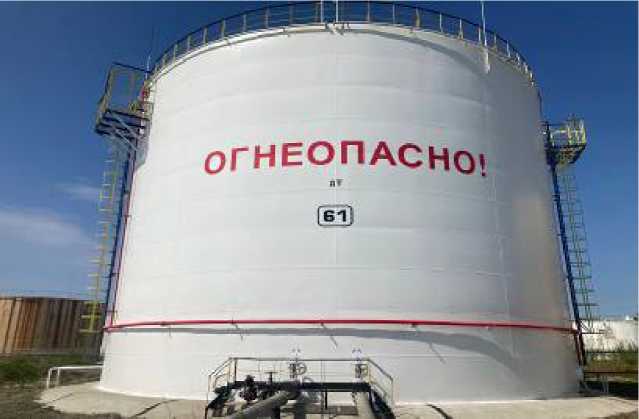

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, Зав. № 61
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Зав. № 9 | Зав. №№ 6, 61 | |
| Номинальная вместимость, м3 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ± 0,2 | ± 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от - 50 до + 50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность резервуаров приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-3000, зав. № 9 | РВС-3000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 6 | РВС-5000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 61 | РВС-5000 | 1 шт. |
| Паспорт | - | 3 шт. |
| Градуировочная таблица | - | 3 шт. |
МИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений № ФР.1.29.2019.32714.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 15.06.2025 |
