| Номер в госреестре | 91065-24 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | КП-3М |
| Изготовитель | Общество с ограниченной ответственностью "Завод "Озон" горноспасательного и противопожарного оборудования" (ООО "Завод "Озон" ГС и ПО"), Московская обл., г. Орехово-Зуево |
| Год регистрации | 2024 |
| Срок свидетельства | 19.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы КП-3М (далее - приборы) предназначены для измерений избыточного (в том числе вакуумметрического) давления.
Конструктивно приборы КП-ЗМ представляет собой два сообщающихся сосуда, заполненных водой до нулевой линии по шкале прибора. Верхняя часть внутреннего сосуда закрыта и сообщается с аппаратом искусственной вентиляции легких с помощью штуцера прибора.
Принцип действия приборов основан на перемещении уровня воды в сосудах за счет сопротивления потоку вдуваемого и отсасываемого воздуха пропорционально введенному объему.
При перемещении уровня воды в сосудах по шкале прибора отслеживается величина создаваемого давления или разрежения.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом гравировки на информационную табличку, прикрепленную на корпусе прибора.
Пломбировка приборов не предусмотрена конструкцией, метрологически значимая часть приборов защищена целостностью конструкции.
Нанесение знака поверки на прибор не предусмотрено.

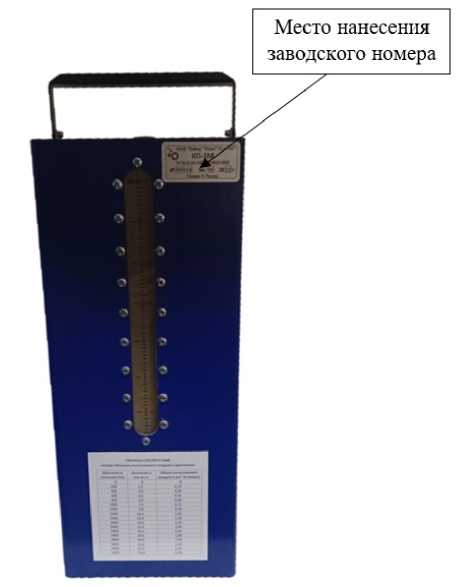

Общий вид приборов с указанием места нанесения маркировки представлен на рисунке 1.
Рисунок 1- Общий вид приборов КП-3М с местом нанесения заводского номера
Таблица 1 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, Па (мм рт.ст.) | от -1066 до 3200 (от -8 до 24) |
| Пределы допускаемой приведенной к диапазону измерений давления погрешности, % | ±4 |
Таблица 2 - Основные технические характеристики приборов
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 185х185х440 |
| Масса (без воды), кг, не более | 7,0 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Прибор | КП-3М | 1 |
| Руководство по эксплуатации | КП-3М.00.000 РЭ | 1 |
| Паспорт | КП-3М.00.000 ПС | 1 |
приведены в разделе 5 «УСТРОЙСТВО И РАБОТА ПРИБОРА» руководства по эксплуатации КП-3М.00.000 РЭ.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-018-74714525-2023 Прибор КП-3М. Технические условия.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
