| Номер в госреестре | 91031-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ-10 |
| Изготовитель | Завод измерительных трансформаторов, г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1У3 и ТЛМ-10-2У3, которые отличаются друг от друга значениями номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1У3 зав. № 2429, 3047, 2867, 4889 и модификации ТЛМ-10-2У3 зав. № 1040, 1664, 1030, 1037.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

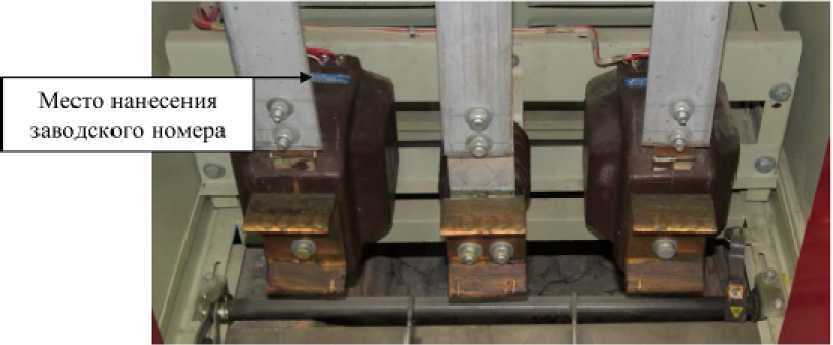

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1У3
| Наименование характеристики | Значение для заводских номеров | |
| 2429, 3047 | 2867, 4889 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 100 | 800 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота Тюм, Г ц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-2У3
| Наименование характеристики | Значение для заводских номеров |
| 1040, 1664, 1030, 1037 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота Тюм, Г ц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1У3; ТЛМ-10-2У3 | 1 шт. |
| Паспорт | ТЛМ-10-1У3; ТЛМ-10-2У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 10.06.2025 |
