| Номер в госреестре | 90921-23 |
| Наименование СИ | Синхроноскопы |
| Обозначение типа СИ | WDG96-SM |
| Изготовитель | Wei Dian Union (Hubei) Technology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Синхроноскопы WDG96-SM (далее - синхроноскопы) предназначены для измерений разности частот и напряжений, углов сдвига фаз между напряжениями при включении синхронных генераторов на параллельную работу методом точной синхронизации в ручном или полуавтоматическом режимах.
Принцип действия синхроноскопа основан на измерении и сравнении параметров работающего генератора и синхронизируемого генератора в момент синхронизации, необходимых для формирования сигнала управления на подключение синхронизируемого генератора к сети.
Сигнал управления на подключение генератора к сети осуществляется с помощью встроенного электромагнитного реле.

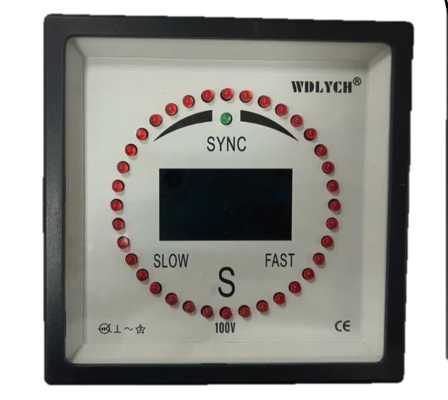

Синхроноскопы представляют собой приборы щитовые, электронные, с круговой светодиодной шкалой.
Конструктивно синхроноскопы выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг.
Шкала светодиодного индикатора состоит из 36 светодиодов красного цвета свечения, расположенных по кругу и предназначенных для индикации разности частот и разности фаз между напряжениями синхронизируемого генератора и работающего генератора. Дискретность индикации 10°. Скорость вращения светящейся точки светового указателя на шкале равна разности частот синхронизируемого генератора и работающего генератора.
На шкале светодиодного индикатора предусмотрен зеленый индикатор включения синхронизации, который загорается при условии соответствия параметров генератора параметрам, установленным на приборе, и одновременно с импульсного выхода реле подается сигнал о включении генераторов на параллельную работу.
Установка значений уставок осуществляется при помощи переключателей, расположенных на задней панели.

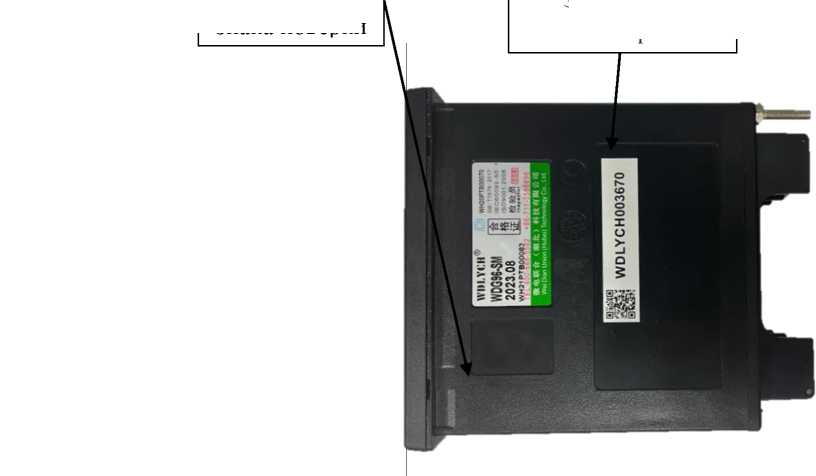

Общий вид синхроноскопов, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование синхроноскопов не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус синхроноскопа.
Место нанесения
Место
нанесения
заводского
знака поверки
номера
Рисунок 1 - Общий вид синхроноскопов WDG96-SM, места нанесения заводского номера и знака поверки
Синхроноскопы WDG96-SM имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция синхроноскопов обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция синхроноскопов исключает возможность несанкционированного влияния на ПО синхроноскопов и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания уставок по углу, градус | От 3 до 30 |
| Пределы допускаемой абсолютной угловой погрешности (Д) на отметке синхронизации (в рабочем диапазоне температур), градус | ±2 |
| Диапазон задания уставок по напряжению, % от номинального значения напряжения | От 1 до 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности задания уставок по напряжению, % от номинального значения напряжения | ±1 |
| Диапазон задания уставок по частоте, Гц | От 0,05 до 0,5 |
| Пределы допускаемой абсолютной погрешности задания уставок по частоте, Гц | ±0,05 |
| Номинальное напряжение, В | 100 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Питание синхроноскопа | От сети работающего генератора при частоте от 40 до 70 Гц с напряжением в пределах ±40% от номинального |
| Потребляемая мощность, В^А, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 96 х 108 х 96 |
| Масса, кг, не более | 0,6 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +55 до 95 |
| Средняя наработка на отказ, ч | 219000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Синхроноскоп | WDG96-SM | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в эксплуатационном документе «Синхроноскопы WDG96-SM. Паспорт». Раздел «Устройство».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Синхроноскопы WDG96-SM. Стандарт предприятия.
