| Номер в госреестре | 90920-23 |
| Наименование СИ | Вибростенды калибровочные |
| Обозначение типа СИ | HZDT-001 |
| Изготовитель | WUXI HOUDE AUTOMATION METER CO., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибростенды калибровочные HZDT-001 (далее - вибростенды) предназначены для воспроизведений и измерений параметров вибрации.
Принцип работы вибростендов основан на воспроизведении механических колебаний синусоидальной формы и измерении параметров вибрации при помощи вибропреобразователя ускорения (акселерометра).
Вибростенды представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения. Вибростенды состоят из виброгенератора, встроенного акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, контроллера и дисплея.
В вибростендах реализован метод сравнения со встроенным акселерометром.
Общий вид вибростендов представлен на рисунке 1. Вибростенды не подлежат пломбированию.
Заводские (серийные) номера вибростендов в цифровом формате наносятся на корпус методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.

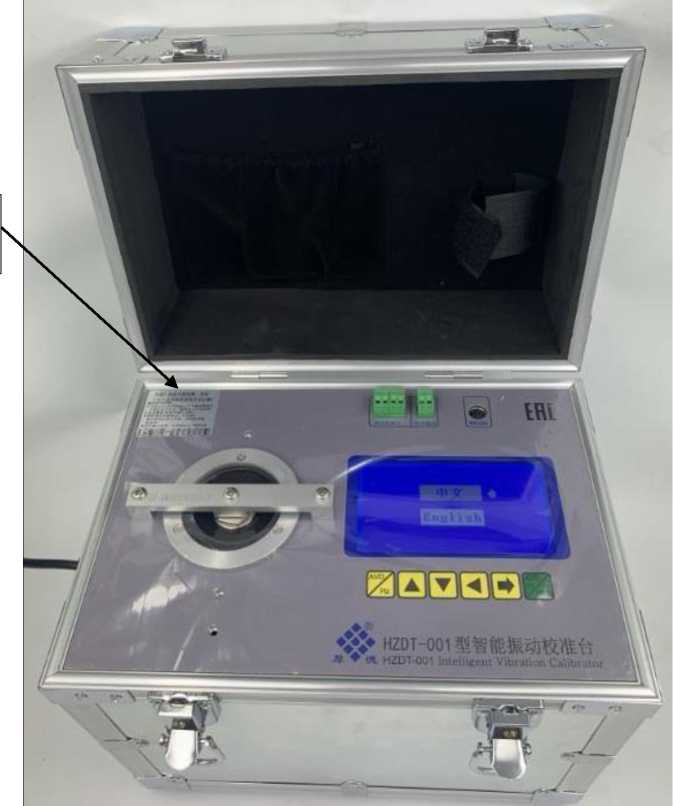

Место нанесения заводского номера

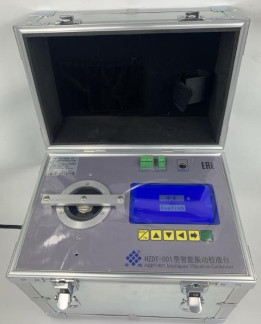

Рисунок 1 - Общий вид вибростендов калибровочных HZDT-001
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон воспроизведений и измерений параметров вибрации (с номинальной нагрузкой 100 г): - амплитудного значения виброускорения на базовой частоте 80 Гц, м/с2 - СКЗ виброскорости на базовой частоте 80 Гц, мм/с - размаха виброперемещения на базовой частоте 40 Гц, мкм | от 0,5 до 30 от 0,5 до 30 от 15 до 200 |
| Диапазоны рабочих частот, Гц: - при воспроизведении виброускорения - при воспроизведении виброскорости - при воспроизведении виброперемещения | от 30 до 140 от 30 до 140 от 30 до 140 |
| Пределы допускаемой относительной погрешности измерений параметров вибрации, % | ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +20 до +35 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 320х240х350 |
| Масса, кг, не более | 8,5 |
наносится на титульный лист паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибростенд калибровочный | HZDT-001 | 1 шт. |
| Паспорт | 1 экз. |
приведены в разделе 4 «Устройство и принцип работы» паспорта.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
