| Номер в госреестре | 90919-23 |
| Наименование СИ | Преобразователи многофункциональные |
| Обозначение типа СИ | STM3 |
| Изготовитель | Nanjing sumtek Measurement and Control system Co., ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи многофункциональные STM3 (далее - преобразователи) предназначены для измерения электрических параметров в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока, преобразования измеренных значений активной и реактивной мощности прямого или прямого и обратного направлений в унифицированные сигналы постоянного тока или постоянного напряжения, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.
Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (АЦП), математической обработке измеренных величин и последующем преобразовании значений активной и реактивной мощности в унифицированные выходные сигналы постоянного тока или сигналы напряжения постоянного тока.
Способ включения преобразователей в электрическую сеть через трансформаторы тока и напряжения.
Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь,
микроконтроллер, блок питания.

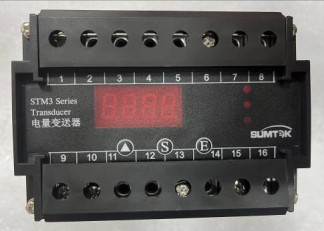

Общий вид преобразователей представлен на рисунке 2. Шильдик преобразователей представлен на рисунке 3.
Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.
На лицевой панели преобразователей расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Заводские номера в формате цифрового обозначения нанесены на шильдики преобразователей методом трафаретной печати. Знак поверки наносится на средство измерений и(или) в свидетельство по поверке средства измерений, и(или) в паспорт средства измерений.
Преобразователи выпускаются в нескольких модификациях, структура условного обозначения приведена на рисунке 1.
STM3
X X X X X X X X X
Класс точности:
WRDT - 0,5 ______________________
Схема включения:
1 - однофазная двухпроводная
3 - трехфазная трехпроводная
ЗА - трехфазная четырехпроводная______________
Диапазон входного тока:
1 - от 0 до 1 А__________________________________________
Номинальное фазное напряжение:
5 - 100 В
6 - 57,7 В___________________________________________________
Номинальная частота:
5 - 50 Гц_______________________________________________________
Диапазоны выходных сигналов при измерении активной (реактивной) мощности:
A3 - от 0 до 20 мА (от 0 до 20 мА)
A4 - от 4 до 20 мА (от 4 до 20 мА)
A5 - от 0 до 20 мА (от -20 до 20 мА)_____________________________________
Напряжение питания:
A - 110 В переменного тока
B - 220 В переменного тока
С - 24 В постоянного тока
D - 48 В постоянного тока
Е - 110 В постоянного тока
F - 220 В постоянного тока
G - 240 В переменного тока________________________________________________
Измерение активной мощности в обратном направлении:
N - нет_____________________________________________________________________
Измерение реактивной мощности в обратном направлении:
Y - да;
Рисунок 1 - Структура условного обозначения модификаций преобразователей.

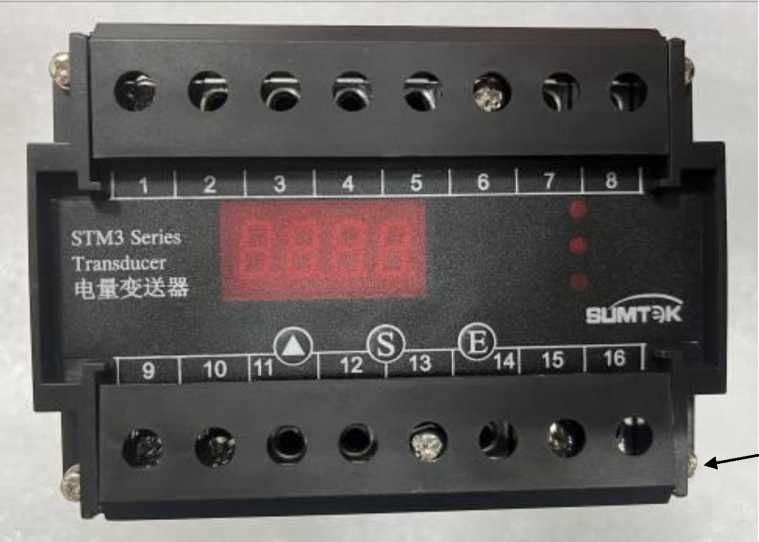

Внешний вид преобразователя и места пломбирования и нанесения знака поверки показаны на рисунке 1.
Место нанесения
знака поверки
Рисунок 2 - Общий вид преобразователей многофункциональных STM3

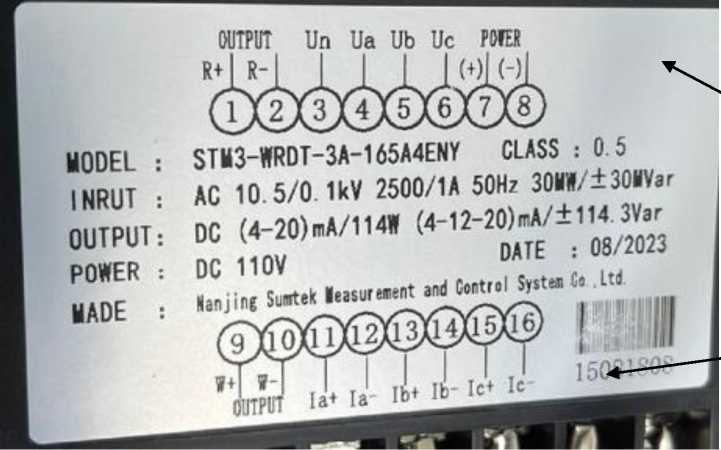

Место нанесения знака утверждения типа средств измерений
Место нанесения заводского номера
Рисунок 3 - Шильдик преобразователей многофункциональных STM3
Преобразователи многофункциональные STM3 имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция преобразователей обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблицах 2, 3.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения |
| Номинальное фазное напряжение Uhom, В | 100 или 57,7 |
| Номинальный ток Ihom, А | 1 |
| Рабочий диапазон частоты сети, Гц | 50±5 |
| Номинальное напряжение питания, В - переменного тока - постоянного тока | 110; 240; 220 48; 110; 24; 220 |
| Номинальные значения активной мощности P, Вт | 150 114.3 114 |
| Номинальные значения реактивной мощности Q, вар | 150 114.3 |
| Диапазон измерений входного сигнала активной (однофазной или трехфазной) мощности в зависимости от диапазонов ток (от 0 до 1,2 Ihom) напряжения (от 0 до 1,2 Uhom) и коэффициента мощности (от -1 до 1), Вт | от 0 до Р |
| Диапазон измерений входного сигнала реактивной (однофазной или трехфазной) мощности в зависимости от диапазонов ток (от 0 до 1,2 Ihom) напряжения (от 0 до 1,2 Uhom) и коэффициента мощности (от -1 до 1), вар | от - Q до +Q |
| Диапазоны выходных сигналов тока (в зависимости от модификации), мА | от 0 до 20; от 4 до 20; ±20; |
| Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной сигнал, % от диапазона изменения выходного сигнала % | ±0,5* |
| Габаритные размеры (длинахширинахвысота), мм, не более | 120x110x80 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +60 |
| Масса преобразователей, кг, не более: | 0,5 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| Примечания: * - дополнительная температурная погрешность не превышает предела основной погрешности при изменении температуры окружающей среды на 10 °С. | |
наносится на шильдик преобразователя методом лазерной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь многофункциональный | STM3* | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1экз. |
| Примечание: * - модификация в соответствии с заказом | ||
приведены в эксплуатационном документе «Преобразователи многофункциональные STM3.
Паспорт». Раздел «Использование прибора».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Преобразователи многофункциональные STM3. Стандарт предприятия.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 24.06.2025 |
