| Номер в госреестре | 90913-23 |
| Наименование СИ | Измерители удельной электропроводности углеводородных жидкостей |
| Обозначение типа СИ | Фалькон-100 |
| Изготовитель | Общество с ограниченной ответственностью "СокТрейд Ко" (ООО "СокТрейд Ко"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители удельной электропроводности углеводородных жидкостей Фалькон-100 (далее - измерители) предназначены для измерений удельной электрической проводимости (УЭП) углеводородных жидкостей.
Принцип действия измерителя кондуктометрический. Основан на измерении электрического сопротивления анализируемой жидкости.
Измеритель представляет собой портативное средство измерений, состоящее из вторичного преобразователя и первичного преобразователя (датчика). Вторичный преобразователь оснащен цифровым дисплеем, кнопками управления и разъемом для подключения измерительного электрода.
Питание измерителя осуществляется от источника постоянного тока в виде щелочной батареи.
Нанесение знака поверки на измерители не предусмотрено.
Программное обеспечение отсутствует, функционирование прибора обеспечивается аналоговой электронной схемой в сочетании с АЦП.
Заводской номер измерителя наносится на заднюю панель вторичного преобразователя методом гравировки в виде буквенно-цифрового обозначения, состоящего из трех букв латинского алфавита и четырех арабских цифр.
Общий вид измерителя представлен на рисунке 1 а.
Место нанесения заводского номера измерителя представлено на рисунке 1б.
Пломбирование измерителей не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения и формат заводского номера

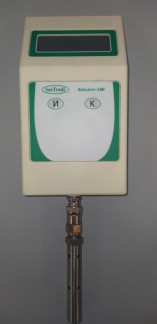

Рисунок 1а - Общий вид измерителя удельной электропроводности углеводородных жидкостей Фалькон-100
Рисунок 1б - Общий вид задней поверхности вторичного преобразователя измерителя удельной электропроводности углеводородных жидкостей Фалькон-100 с указанием формата и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений удельной электрической проводимости, пСм/м | от 1 до 2000 |
| Пределы допускаемой основной абсолютной погрешности измерений при н.у., пСм/м | ±(0,02^Хизм*+1) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений УЭП, вызванной отклонением температуры окружающей среды от 20 °С в долях от основной абсолютной погрешности на каждые 10 °С | ± 0,5 |
| Диапазон значений кондуктивной постоянной первичного преобразо-______ -1 вателя, м | от 0,9 до 1,1 |
| Примечание: Хизм - измеренное значение удельной электрической проводимости измерителем | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания и потребляемой мощности от источника постоянного тока (щелочной батареи): - напряжение, В - потребляемая мощность, В^А, не более | 12 23 |
| Габаритные размеры первичного преобразователя (датчика), мм, не более: - длина - диаметр | 113 13 |
| Габаритные размеры вторичного преобразователя, мм, не более: - длина - ширина - высота | 170 90 35 |
| Масса первичного преобразователя, кг, не более | 0,07 |
| Масса вторичного преобразователя, кг | 0,3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 10 до 35 от 30 до 80 от 84,0 до 106,7 |
| - температура анализируемой среды, °С | от 10 до 30 |
| Нормальные условия измерений: - температура анализируемой среды, °С - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 19,5 до 20,5 от 19 до 21 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 5000 |
наносится на титульный лист документа «Техническое описание и инструкция по эксплуатации. Измеритель удельной электропроводности углеводородных жидкостей Фалькон-100» типографским способом, а также методом гравировки на заднюю поверхность вторичного преобразователя измерителя удельной электропроводности углеводородных жидкостей Фалькон-100
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель удельной электропроводности углеводородных жидкостей | Фалькон-100 | 1 шт. |
| Набор комплектующих* | - | 1 компл. |
| Техническое описание и инструкция по эксплуатации | - | 1 экз. |
| *Набор комплектующих в составе: штатив, заземляющий провод и стакан для пробы емкостью 1 дм3 | ||
приведены в п. 8 «Выполнение измерений» документа «Техническое описание и инструкция по эксплуатации. Измеритель удельной электропроводности углеводородных жидкостей Фалькон-100».
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
ТУ 26.51.52-001-59780737-2020 Измеритель удельной электропроводности
углеводородных жидкостей Фалькон-100. Технические условия.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 30.07.2025 |
