| Номер в госреестре | 90885-23 |
| Наименование СИ | Измерители уровня емкостные |
| Обозначение типа СИ | ЭСКОРТ ТД-500 |
| Изготовитель | Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год - для измерителей с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 2 года - для измерителей с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители уровня емкостные ЭСКОРТ ТД-500 предназначены для измерений уровня светлых нефтепродуктов.
Измерители уровня емкостные ЭСКОРТ ТД-500 состоят из корпуса, в котором размещены микроконтроллер и генератор частоты, и чувствительного элемента.
Принцип действия измерителей уровня емкостных ЭСКОРТ ТД-500 состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсу RS-485.
К данному типу измерителей уровня емкостных ЭСКОРТ ТД-500 относятся два исполнения: исполнение 1 и исполнение 2, отличающихся внешним видом, габаритными размерами и массой.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на крышку корпуса методом лазерной гравировки в виде цифрового обозначения.

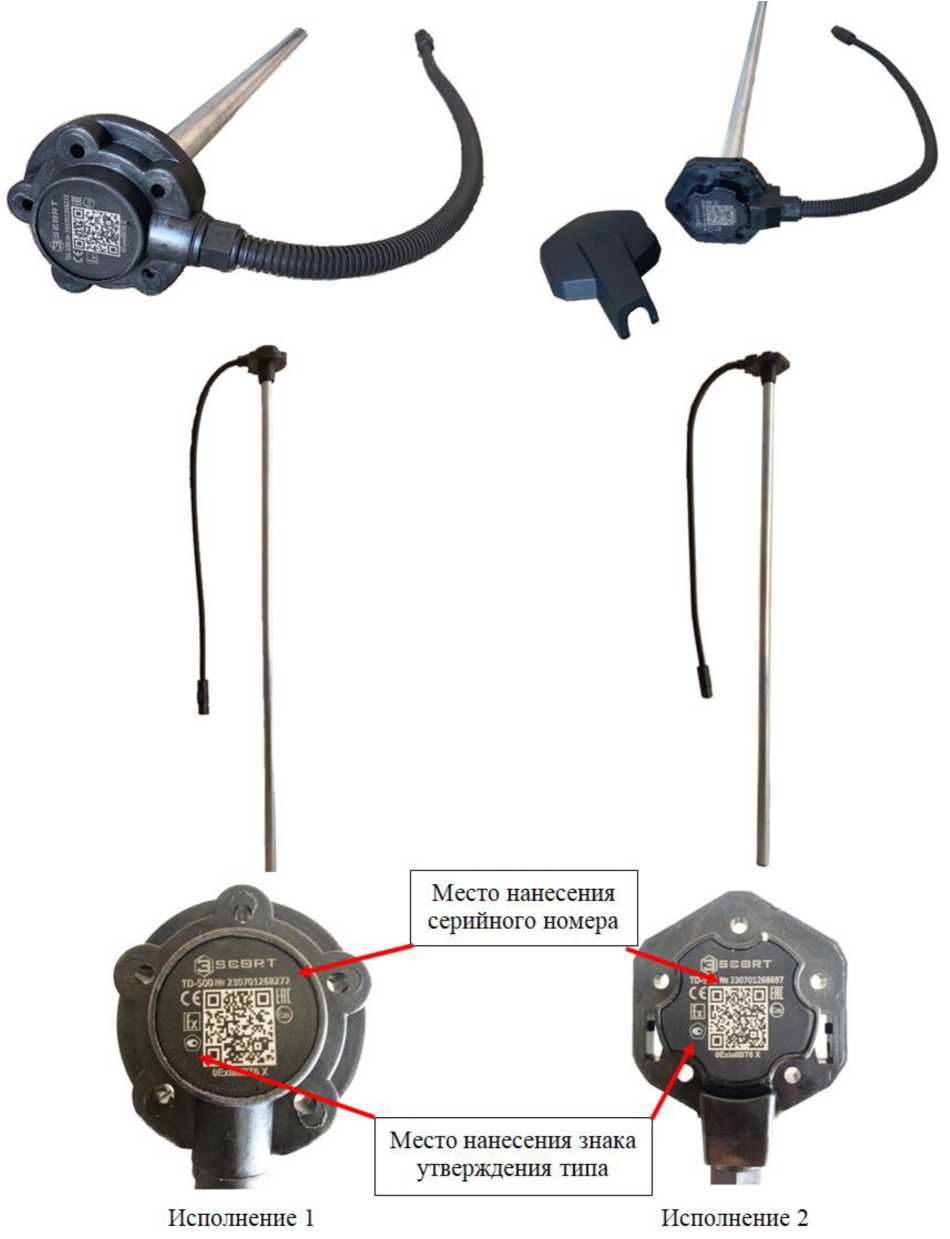

Общий вид средства измерений приведен на рисунке 1.

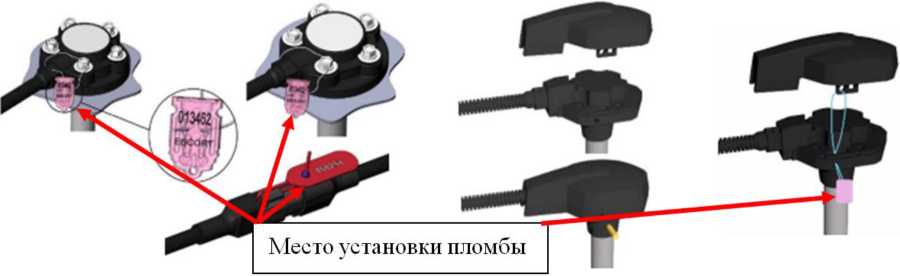

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
TD-SOOI
Исполнение 1
Исполнение 2
раздай
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид средства измерений
Исполнение 1 Исполнение 2
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение - встроенное. ПО выполняет функции измерений
электрической емкости чувствительного элемента и преобразования в цифровой код для передачи по интерфейсу RS-485.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных ЭСКОРТ ТД-500 за пределы допускаемых значений.
Метрологически значимая часть СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TD500Mod1 |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.2 |
| Цифровой идентификатор ПО (контрольная сумма) | 8390FD7B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 6000 |
| Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина чувствительного элемента, мм | от 150 до 6000 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 7 до 40 |
| Ток потребления, мА, не более | 30 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина - ширина - высота | исп. 1 - 92, исп. 2 - 64 исп. 1 - 75, исп. 2 - 73 21+L1) |
| Масса, кг, не более | 0,35+0,4<L1) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа | от -45 до +50 от 45 до 80 от 84 до 106,7 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP69S |
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga X |
| 1) L - длина чувствительного элемента, м | |
наносится на крышку корпуса измерителей уровня емкостных ЭСКОРТ ТД-500 методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель уровня емкостный | ЭСКОРТ ТД-500 | 1 шт. |
| Устройство настройки1) | ЭСКОРТ C-2000 | |
| Комплект монтажный1) | - | 1 шт. |
| Кабель соединительный1) | - | 1 шт. |
| Руководство по эксплуатации | ТЕМГ.407622.500 РЭ | 1 экз. |
| Паспорт | ТЕМГ.407622.500ПС | 1 экз. |
| 1) В соответствии с заказом | ||
приведены в п. 2 «Использование по назначению» руководства по эксплуатации ТЕМГ.407622.500 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТЕМГ.407622.500 ТУ Измерители уровня емкостные ЭСКОРТ ТД-500. Технические условия.
