| Номер в госреестре | 90766-23 |
| Наименование СИ | Дефектоскопы вихретоковые многоканальные |
| Обозначение типа СИ | "ЭМД-2" |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 15.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые многоканальные «ЭМД-2» (далее по тексту -дефектоскопы) предназначены для измерений глубины поверхностных дефектов в материалах, полуфабрикатах, готовых изделиях.
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля. В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - ВТП). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой ВТП, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране ПК.
Дефектоскоп состоит из следующих основных частей: электронного блока, сканирующего устройства, комплекта ВТП, комплекта кабелей.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса дефектоскопа. Пломбирование дефектоскопов не предусмотрено.
Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.

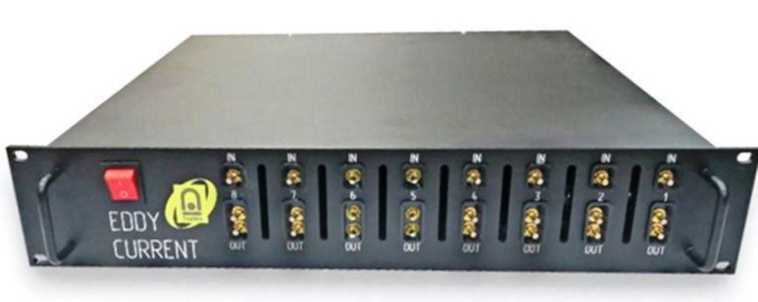

Рисунок 1 - Общий вид дефектоскопов вихретоковых многоканальных «ЭМД-2»
_______ Зав. 1 •-
Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечение (далее - ПО) выполняет следующие основные функции:
- настройка параметров контроля;
- регистрации результатов контроля;
- хранение всех результатов проездов в единой базе данных;
- отображение сигнала в режиме реального времени;
- просмотра и расшифровки ранее зарегистрированных данных.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЭМД-2: Мастер настройки |
| Номер версии (идентификационный номер) ПО | 1.1.33.0 и выше |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение и допускаемое отклонение рабочей частоты, кГ ц | 100 ± 10 |
| Номинальное значение и допускаемое отклонение размаха сигнала возбуждения, В | 28,0 ± 2,8 |
| Диапазон измерений глубины поверхностных дефектов, мм | от 0,5 до 9,9 |
| Пределы допускаемой относительной погрешности измерений глубины поверхностных дефектов, % | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов ВТП* | от 8 до 16 |
| Диапазон показаний глубины поверхностных дефектов, мм | от 0,1 до 10,0 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 23 |
| - частота переменного тока, Гц | 50,00 ± 1,25 |
| Потребляемая мощность электронного блока, В^А, не более | 100 |
| Габаритные размеры электронного блока дефектоскопа, мм, не более: | |
| - высота | 180 |
| - ширина | 280 |
| - длина | 480 |
| Масса электронного блока дефектоскопа, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до + 35 |
| * В соответствии с заказом |
наносится типографским способом на титульный лист формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый многоканальный: - Электронный блок - Преобразователи вихретоковые* - Сканирующее устройство* | «ЭМД-2» - - - | 1 шт. 1 комплект 2 шт. |
| Кабели | - | 1 комплект |
| Стандартный образец | - | 1 шт. |
| Персональный компьютер* | - | 1 шт. |
Программное обеспечение | - | 1 комплект |
| Руководство по эксплуатации | ВДМА.663500.205 РЭ | 1 экз. |
| Формуляр | ВДМА.663500.205 ФО | 1 экз. |
| * Тип и количество в соответствии с заказом | ||
приведены в руководстве по эксплуатации ВДМА.663500.205 РЭ «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный «ЭМД-2», раздел 2 «Использование изделия».
ВДМА.663500.205 ТУ «Дефектоскопы вихретоковые многоканальные «ЭМД-2».
Технические условия».
