| Номер в госреестре | 90689-23 |
| Наименование СИ | Хроматограф жидкостный |
| Обозначение типа СИ | EX1800 |
| Изготовитель | "Shanghai Wufeng Scientific Instruments Co., Ltd.", Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф жидкостный EX1800 (далее - хроматограф) предназначен для качественного анализа и количественных измерений содержания компонентов в жидких пробах методом жидкостной хроматографии.
Принцип действия хроматографа основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии (далее - ВЭЖХ) с последующим детектированием компонентов смеси спектрофотометрическим методом.
Конструктивно хроматограф выполнен в виде настольного блочного прибора.
В состав хроматографа входят:
- блок размещения бутылей с подвижной фазой EX1800 SO S4;
- насос EX1800 QLPC;
- термостат колонок EX1800 CO;
- детектор спектрофотометрический EX1800 UVD;
- ручной инжектор 7725i;
- управляющая станция на базе персонального компьютера с установленным программным обеспечением EX-Clarity.
Блок размещения бутылей с подвижной фазой EX1800 SO S4 представляет собой поддон, на котором находятся емкости с используемыми для проведения анализа растворителями. Блок оснащен четырехканальной системой дегазации растворителей в потоке и бинарным динамическим смесителем на стороне низкого давления.
Насос EX1800 QLPC выполнен по последовательной двухплунжерной схеме, является четырёхканальным с возможностью формирования градиента на стороне низкого давления. Диапазон скорости подачи подвижной фазы насоса - от 0,001 до 10 см3/мин, максимальное рабочее давлением в системе - 70 МПа. Насос EX1800 QLPC оснащен четырехканальной системой дегазации растворителей в потоке.
Термостат колонок EX1800 CO способен поддерживать температуру в диапазоне от (комнатная температура + 5) °C до +80 °C. Внутри термостата колонок может быть размещено до 4-х хроматографических колонок длиной 30 см или 8-и хроматографических колонок длиной от 5 до 10 см.
Детектор спектрофотометрический EX1800 UVD снабжен дейтериевой и вольфрамовой лампами, имеет спектральный диапазон длин волн от 190 до 800 нм.
Подача пробы внутрь хроматографа осуществляется при помощи ручного инжектора 7725i.
Корпуса блоков хроматографа изготовлены из металлических сплавов и пластмассы и окрашены в цвета в соответствии с технической документацией производителя.
Серийный номер хроматографа (сер. № U23028221) присвоен по серийному номеру детектора спектрофотометрического, информация о серийном номере хроматографа приведена в паспорте хроматографа.
Каждый блок хроматографа имеет идентификатор и серийный номер. Серийный номер и идентификатор блока нанесены типографским способом на информационную табличку (шильд) в виде наклейки, которая расположена на задней части корпуса блока и продублирована на внутренней стороне дверцы лицевой панели блока. Серийный номер и идентификатор имеют буквенно-цифровой формат. Состав хроматографа (наименование блоков, их серийные номера) указаны в паспорте хроматографа.
Нанесение знака поверки на хроматограф не предусмотрено. Пломбирование хроматографа не предусмотрено.
О бщий вид хроматографа приведен на рисунке 1. Место нанесения серийного номера хроматографа представлено на рисунках 2-3.

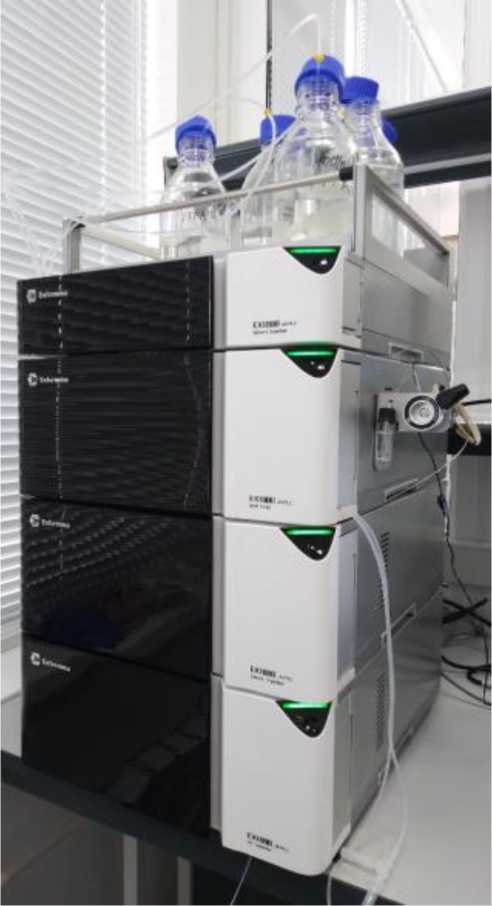

Рисунок 1 - Общий вид хроматографа жидкостного EX1800

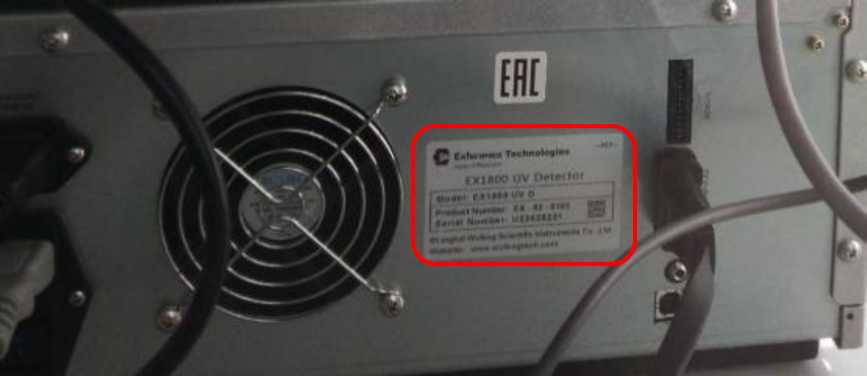

Рисунок 2 - Место нанесения серийного номера блока хроматографа EX1800 на задней части корпуса блока

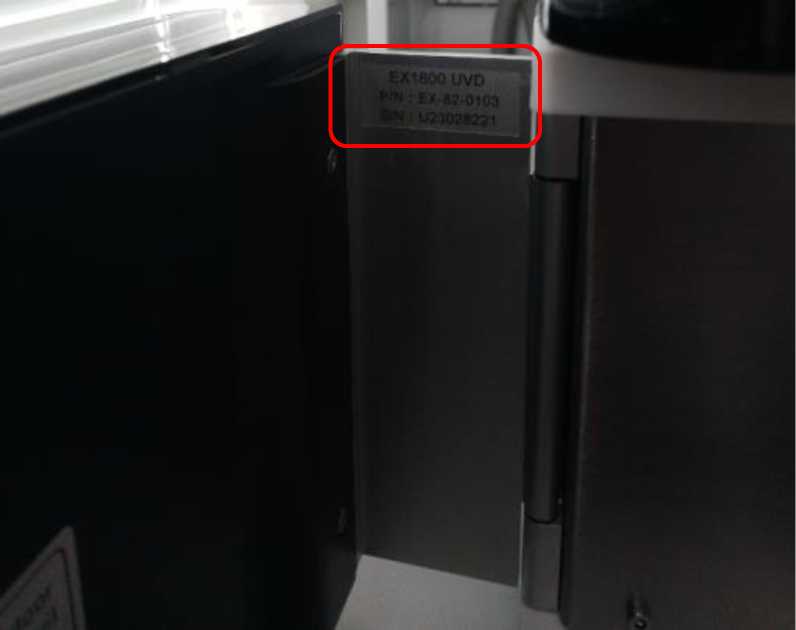

Рисунок 3 - Место нанесения серийного номера блока хроматографа EX1800 на внутренней стороне дверцы лицевой панели блока
Хроматограф оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО хроматографа приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения хроматографов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EX-Clarity |
| Номер версии (идентификационный номер) ПО, не ниже | 8.1.0.76 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 800 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений, % - площади пика - времени удерживания | 2 0,5 |
| Уровень флуктуационных шумов нулевого сигнала (Х=254 нм), Б, не более | 5,0 • 10-5 |
| Дрейф нулевого сигнала (Х=254 нм), Б/ч, не более | 1,0 • 10-3 |
| Предел детектирования по кофеину, г/см3 | 1,0 • 10-8 |
Таблица 3 - Основные технические характеристики блоков хроматографа
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, %, не более | 80 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 0,5 |
| Детектор спектрофотометрический EX1800 UVD | |
| Габаритные размеры, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Масса, кг, не более | 16 |
| Насос EX1800 QLPC | |
| Габаритные размеры, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Масса, кг, не более | 18 |
| Термостат колонок EX1800 CO | |
| Габаритные размеры, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Масса, кг, не более | 16 |
| Блок размещения бутылей с подвижной фазой моделей EX1800 SO S4 | |
| Габаритные размеры, мм, не более: | |
| - высота | 175 |
| - ширина | 380 |
| - длина | 500 |
| Масса, кг, не более | 15 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный: | EX1800 | 1 шт. |
| - Детектор спектрофотометрический | EX1800 UVD | 1 шт. |
| - Насос | EX1800 QLPC | 1 шт. |
| - Термостат колонок | EX1800 CO | 1 шт. |
| - Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 шт. |
| - Ручной инжектор | 7725i | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Программное обеспечение | EX-Clarity | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Хроматограф жидкостный EX1800. Руководство по эксплуатации» (раздел 2. «Базовая конфигурация EX1800 УВЭЖХ/ВЭЖХ»).
Применение хроматографа в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта Российской Федерации от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Shanghai Wufeng Scientific Instruments Co., Ltd.», Китай.
