| Номер в госреестре | 90511-23 |
| Наименование СИ | Мерник стационарный металлический технический 1-го класса |
| Обозначение типа СИ | ММТ 787-М |
| Изготовитель | Шебекинский машиностроительный завод, Белгородская область, г. Шебекино (изготовлен в 1991 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник стационарный металлический технический 1-го класса ММТ 787-М (далее - мерник) предназначен для измерений объёма спирта и водно-спиртовых растворов.
Принцип действия мерника основан на заполнении его жидкостью до уровня, соответствующего номинальной вместимости мерника, или полном сливе жидкости после заполнения мерника до этого уровня.
Мерник состоит из металлического сварного сосуда переменного сечения круглой формы со сферическими днищами и вертикальной горловины.
Вертикальная горловина имеет смотровые окна и шкальную пластину с отметкой, соответствующей значению номинальной вместимости. В горловине мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрыта крышкой, в которой имеется устройство для сообщения внутренней полости мерников с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости. Мерник установлен на опорах по отвесу в горизонтальном положении. На переднем днище мерника расположены три крана для отбора проб и патрубок для установки термометра.
Заводской номер в виде цифрового обозначения, состоящий из четырех арабских цифр, нанесен методом фотопечати на информационную табличку, установленную на переднем днище мерника
К средствам измерений данного типа относится мерник стационарный металлический технический 1-го класса ММТ 787-М заводской № 1528.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички для нанесения заводского номера мерника представлены на рисунке 2.
Место нанесения заводского номера

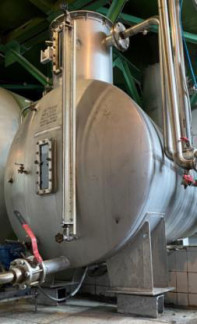

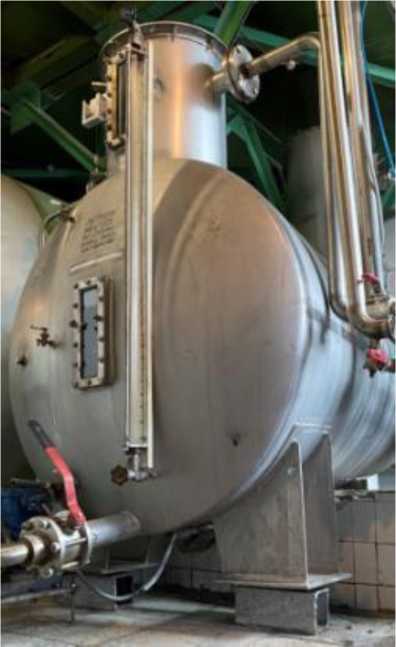

Рисунок 1 - Общий вид мерника стационарного металлического технического 1-го класса ММТ 787-М
Места нанесения знаков
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички мерника стационарного металлического технического 1-го класса ММТ 787-М
поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 2500 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,2 |
| Наименование характеристики | Значение |
| Габаритные размеры: длина, мм | 2510 |
| высота, мм | 2310 |
| ширина, мм | 1420 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +30 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник стационарный металлический технический 1-го класса | ММТ 787-М | 1 шт. |
| Мерник стационарный металлический технический 1-го класса ММТ 787-М. Паспорт | 1 экз. | |
| ГСИ. Мерник стационарный металлический технический 1-го класса ММТ 787-М. Методика поверки | 1 экз. |
приведены в разделе «Инструкция по эксплуатации мерника» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
