| Номер в госреестре | 90454-23 |
| Наименование СИ | Комплекты имитаторов среды |
| Обозначение типа СИ | ИС-01 |
| Изготовитель | Общество с ограниченной ответственностью "Стандарт-12" (ООО "Стандарт-12"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты имитаторов среды ИС-01 (далее по тексту - имитаторы ИС-01) предназначены для имитации слоя воды при поверке датчиков ДВПД-02/ДВПД-03.
Конструктивно комплекты имитаторов среды ИС-01 состоят из четырех имитаторов, каждый из которых выполнен в виде модуля в пластиковом корпусе. Внутри корпуса имитаторов ИС-01 находятся платы с установленными пассивными элементами, подпружиненными игольчатыми тестовыми электродами и ограничителем хода тестовых электродов.
Принцип действия имитаторов среды ИС-01 основан на воспроизведении фиксированного значения сопротивления между игольчатыми тестовыми электродами в широких и узких ячейках, которые имитируют значение слоя воды при поверке датчиков ДВПД.
Расположение игольчатых тестовых электродов на имитаторах ИС-01 представлено на рисунке 2.

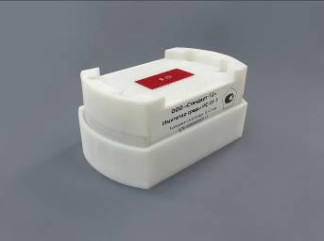

Общий вид имитаторов среды ИС-01 представлен на рисунке 1.
Нанесение знака поверки на корпус имитаторов среды ИС-01 не предусмотрено. Заводской номер, состоящий из двенадцати арабских цифр наносится на корпус имитатора ИС-01 в виде наклейки. Место нанесения заводского номера представлено на рисунке 1. Пломбирование корпуса имитатора ИС-01 не предусмотрено.
1 - место нанесения заводского номера и знака утверждения типа Рисунок 1 - Общий вид имитаторов ИС-01
1 - широкая ячейка игольчатых тестовых электродов, 2 - узкая ячейка игольчатых тестовых электродов.
Рисунок 2 - Расположение игольчатых тестовых электродов на имитаторах ИС-01
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Имитируемое значение толщины слоя воды, мм: | ||
| ИС-01-1 | 0,12 | |
| ИС-01-2 | 0,5 | |
| ИС-01-3 | 2,0 | |
| ИС-01-4 | 4,0 | |
| Номинальное значение сопротивления, кОм | Узкая ячейка | Широкая ячейка |
| - ИС-01-1 | 51,0 | 91,0 |
| - ИС-01-2 | 18,0 | 33,1 |
| - ИС-01-3 | 8,2 | 13,0 |
| - ИС-01-4 | 7,5 | 11,0 |
| Предел допускаемого отклонения действительного зна- | 5 | |
| чения сопротивления от номинального значения, % | ||
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| -длина | 86 |
| -ширина | 53 |
| -высота | 40 |
| Масса, кг, не более | 0,1 |
| Условия эксплуатации: | |
| -температура воздуха, °C | от 0 до +40 |
| -относительная влажность воздуха, % | от 20 до 80 |
продолжение таблицы 2
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом и на корпус имитаторов ИС-01 в виде наклейки
Таблица 3 - Комплектность комплектов имитаторов среды ИС-01
| Наименование | Обозначение | Кол-во |
| Комплекты имитаторов среды | ИС-01 | 1 шт. |
| Руководство по эксплуатации | СТНД.468975.001 РЭ | 1 экз. |
| Паспорт | СТНД.468975.001 ПС | 1 экз. |
приведены в Руководстве по эксплуатации СТНД.468975.001 РЭ «Комплекты имитаторов среды ИС-01», раздел «Описание и работа».
«СТНД.468985.001 ТУ. Комплекты имитаторов среды ИС-01. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
