| Номер в госреестре | 90440-23 |
| Наименование СИ | Приборы координатно-измерительные |
| Обозначение типа СИ | IIS |
| Изготовитель | Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы" (ООО "ИИС"), Московская обл., г. Балашиха |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы координатно-измерительные IIS (далее - приборы) предназначены для измерений линейных размеров деталей различной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Конструкция приборов консольная, основными элементами которой являются гранитное основание, на которое установлены подвижный измерительный столик с нижним осветителем и вертикальная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с измерительных шкал по осям X, Y значений перемещений подвижного предметного стола и с измерительной шкалы по оси Z считывания координат контактным методом при наличии контактного датчика P. Приборы работают под управлением входящего в комплект персонального компьютера.
Приборы координатно-измерительные IIS выпускаются в двух сериях: AUSKY M для измерений в ручном режиме и AUSKY A для измерений в автоматическом режиме. В каждой серии выпускается несколько модификаций, отличающихся внешним видом и метрологическими характеристиками.
Приборы серии AUSKY M изготавливаются в четырех модификациях: M2010, M3020, M4030, M5040.
Приборы серии AUSKY A изготавливаются в трех модификациях: А3020, А4030, А5040.
Приборы имеют обозначение AUSKY NXXYY-ZZP, где:
N - обозначение серии: М для измерений в ручном режиме, А для измерений в автоматическом режиме;
XX - верхняя граница диапазона измерений в направлении оси X в сантиметрах;
YY - верхняя граница диапазона измерений в направлении оси Y в сантиметрах;
ZZP - верхняя граница диапазона измерений в направлении оси Z при наличии контактного датчика P, в сантиметрах.
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер приборов методом печати в числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Общий вид приборов координатно-измерительных IIS представлен на рисунках 1 и 2.
Общий вид маркировочной наклейки представлен на рисунке 3.
Место расположения заводского номера и знака утверждения типа указано на рисунке 4.

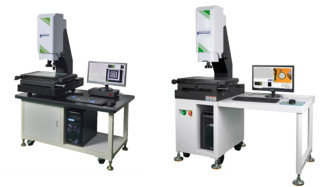

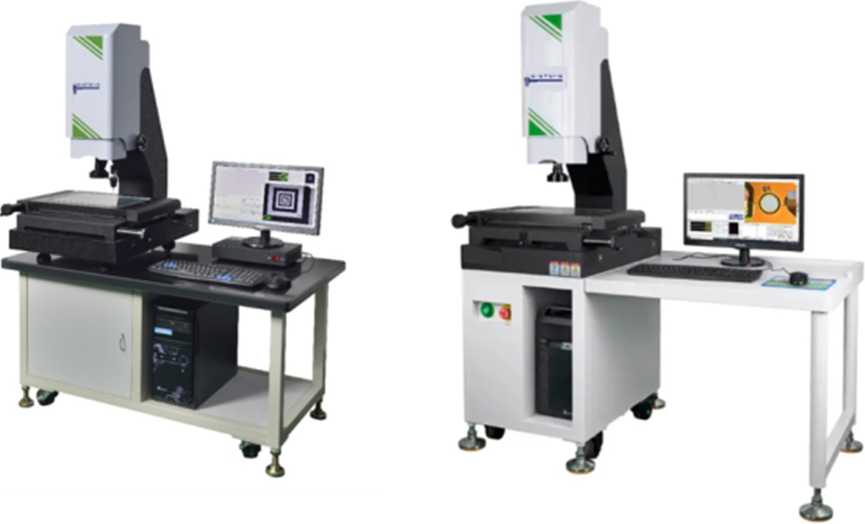

Рисунок 1 - Общий вид приборов координатно-измерительных IIS серии AUSKY М

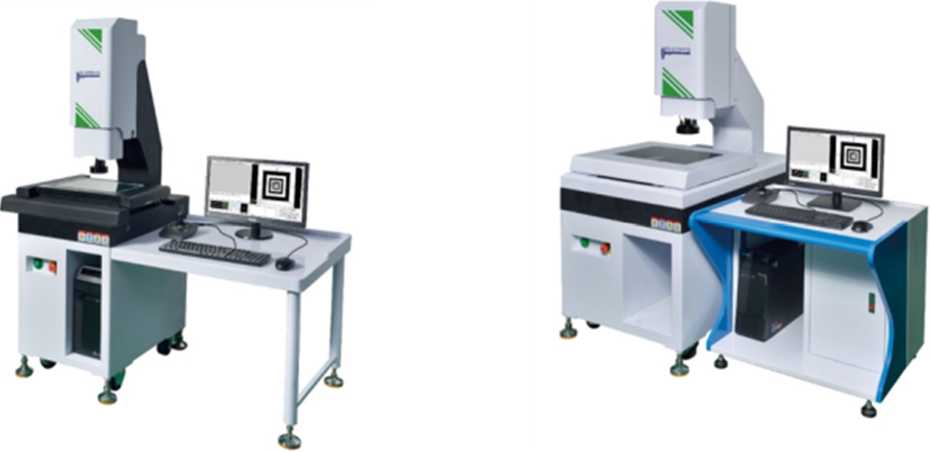

Рисунок 2 - Общий вид приборов координатно-измерительных IIS серии AUSKY А
if systems прибор
коор.1инатио-|11.М€'рпт1’.1Ы1Ы« IIS
Серийный номер № 000123
| Серил | AUSKYМ |
| Модифна&ипя | М3020-20Р |
| Год выпуска | W202S |
| Вес | lie и |
| Энергопотребление | 220 В.50 Гц |
| Габаритные размеры (ДхШхВ).мм | 660*740*970 |
ВИМ.401162.001 2023 ТУ
Рисунок 3 - Общий вид маркировочной наклейки

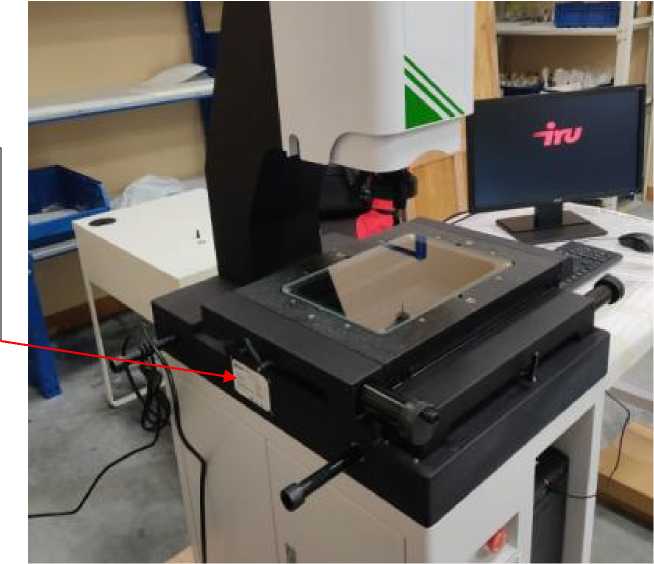

Место расположения заводского номера и знака утверждения типа средства измерений
Рисунок 4 - Место расположения заводского номера и знака утверждения типа
Приборы координатно-измерительные IIS работают под управлением метрологически значимого программного обеспечения «AUSKY-M» или «AUSKY-С» (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | AUSKY-M | AUSKY-C |
| Номер версии (идентификационный номер) ПО, не ниже | V 7.60 | V 7.60 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики приборов координатно-измерительных IIS серии AUSKY М
| Модификация | M2010 | M3020 | M4030 | M5040 |
| Наименование характеристики | Значение | |||
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| Диапазон измерений линейных размеров по оси Y, мм | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| Диапазон измерений линейных размеров по оси Z 1), мм | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании оптического датчика, мкм2) 3) 4) | ±(2,8+L/200) | ±(2,8+L/200) | ±(2,8+L/200) | ±(2,8+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика Р, мкм2) 3) | ±(5,0+L/200) | ±(5,0+L/200) | ±(5,0+L/200) | ±(5,0+L/200) |
| 1) При наличии контактного датчика Р. 2) Где L - измеряемая длина в миллиметрах. 3) При температуре окружающего воздуха от +18 °C до +22 °C. 4) При оптическом увеличении 4,5 крат и более. | ||||
Таблица 3 - Метрологические характеристики приборов координатно-измерительных IIS серии AUSKY A
| Модификация | А3020 | А4030 | А5040 |
| Наименование характеристики | Значение | ||
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| Диапазон измерений линейных размеров по оси Y, мм | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| Диапазон измерений линейных размеров по оси Z 1), мм | от 0 до 200 | от 0 до 200 | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y при использовании оптического датчика, мкм2) 3) 4) | ±(2,8+L/200) | ±(2,8+L/200) | ±(2,8+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании контактного датчика Р, мкм2) 3) | ±(5,0+L/200) | ±(5,0+L/200) | ±(5,0+L/200) |
| 1) При наличии контактного датчика Р. 2) Где L - измеряемая длина в миллиметрах. 3) При температуре окружающего воздуха от +18 °C до +22 °C. 4) При оптическом увеличении 4,5 крат и более. | |||
Таблица 4 - Основные технические характеристики приборов координатно-измерительных IIS серии AUSKY M
| Модификация | M2010 | M3020 | M4030 | M5040 |
| Наименование характеристики | Значение | |||
| Масса, кг, не более | 250 | 350 | 450 | 700 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 610 550 970 | 740 660 970 | 880 760 970 | 1090 720 1700 |
Таблица 5 - Основные технические характеристики приборов координатно-измерительных IIS серии AUSKY А______________________________________________________
| Модификация | А3020 | А4030 | А5040 |
| Наименование характеристики | Значение | ||
| Масса, кг, не более | 650 | 750 | 850 |
| Габаритные размеры, мм, не более | |||
| - длина | 840 | 980 | 1200 |
| - ширина | 650 | 750 | 860 |
| - высота | 1765 | 1765 | 1765 |
Таблица 6 - Основные технические характеристики приборов координатно-измерительных IIS
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +15 до +30 |
| Относительная влажность воздуха, без конденсата, % | от 30 до 80 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Г ц | 50,0±2,5 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также на маркировочную наклейку, расположенную на боковой поверхности гранитного измерительного стола.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор координатно-измерительный | IIS | 1 шт. |
| Программное обеспечение, USB ключ | - | 1 шт. |
| Контактный датчик Р* | - | 1 шт. |
| Оптическая измерительная система | - | 1 шт. |
| Лазерный датчик* | - | 1 шт. |
| Объективы* | - | 1 компл. |
| Калибровочный эталон (шаблон) | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Руководство по эксплуатации | ВИМ.401162.001-2023 РЭ | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
| Паспорт | ВИМ.401162.001-2023 ПС | 1 экз. |
| * Поставляется по дополнительному заказу. |
приведены в разделе 3 «Использование по назначению» в ВИМ.401162.001-2023 РЭ «Приборы координатно-измерительные IIS. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (изменено приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ВИМ.401162.001-2023 ТУ «Приборы координатно-измерительные IIS. Технические условия».
