| Номер в госреестре | 90361-23 |
| Наименование СИ | Мера длины штриховая |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Экспериментальный научно-исследовательский институт металлорежущих станков) (АО "ЭНИИМС"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера длины штриховая (далее - мера) предназначена для непосредственного измерения линейных размеров и перемещений при передаче единицы длины при поверке, калибровке мер длины штриховых, приборов измерительных двухкоординатных, микроскопов измерительных, проекторов измерительных и испытаниях средств измерений в целях утверждения типа.
Принцип действия меры основан на совмещении штрихов меры с измеряемым объектом.
Конструктивно мера представляет собой брусок, изготовленный из стали, с массовой долей никеля 58 % (инвар-стабиль). Измерительная шкала меры представляет собой штрихи, нанесенные на поверхности, совпадающей с нейтральной плоскостью с интервалами 0-10 мм (через 1 мм) по краям шкалы меры и основным интервалом 0-400 мм (через 10 мм). На верхней поверхности боковых ребер нанесены: наименование предприятия-изготовителя, заводской номер (0270-88), материал изготовления и ориентировочная шкала сантиметровых делений.
Пломбирование меры не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

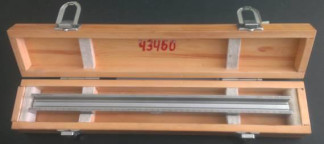

Общий вид меры (в футляре) представлен на рисунке 1.
a)
б)

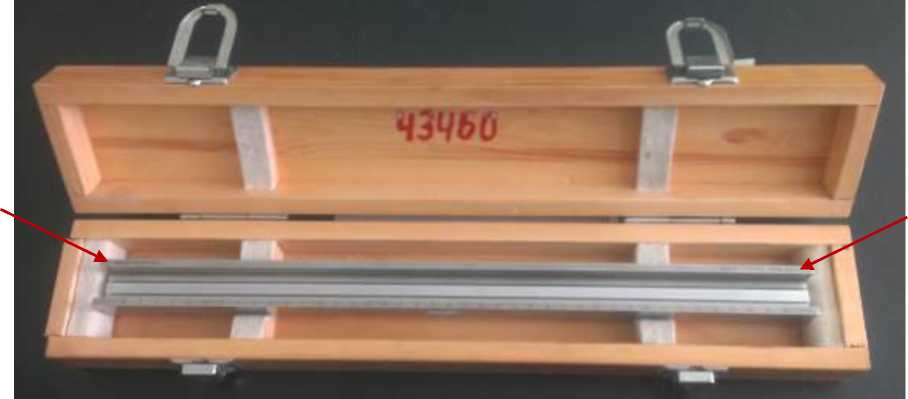

(а) - место нанесения наименования изготовителя и заводского номера, (б) - место нанесения сведений о материале изготовления Рисунок 1 - Общий вид меры
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение общей длины шкалы, мм | 400 |
| Допускаемое отклонение общей длины и длины отдельных интервалов шкалы от номинальных значений, при температуре 20°С, мкм | ±(0,5+0,5-L) * |
| Доверительные границы абсолютных погрешностей рабочего эталона 2-го разряда при доверительной вероятности 0,99, мкм | ±(0,2+0,5Ъ) * |
| Длина штрихов, мкм, не более | 500 |
| Ширина штрихов, мкм, не более | 6 |
| Расстояние между продольными осевыми линиями, мкм, не более | 300 |
| Отклонение от прямолинейности продольных осевых линий, мкм, не более | 4 |
| Отклонения от перпендикулярности штрихов к продольным осевым линиям, ..', не более | 1 |
| *) L - длина в метрах | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - верхний предел относительной влажности воздуха при 20 °С, % | от +17 до +23 70 |
| Температурный коэффициент линейного расширения материала меры, 10-6 К-1 | 11,5 ±0,5 |
| Габаритные размеры (ДхШхВ), мм, не более | 450х35х30 |
| Масса, кг, не более | 1,5 |
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол. |
| Мера длины штриховая | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 5 «Использование по назначению» документа «Мера длины штриховая. Паспорт».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (изменено приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
