| Номер в госреестре | 90248-23 |
| Наименование СИ | Бассейн прямолинейный градуировочный эталонный |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное государственное бюджетное учреждение "Северо-Кавказское управление по гидрометеорологии и мониторингу окружающей среды" (ФГБУ "Северо-Кавказское УГМС"), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Бассейн прямолинейный градуировочный эталонный (далее - Бассейн) предназначен для измерения, воспроизведения, задания средней скорости водного потока.
Принцип действия бассейна заключается в перемещении с заданной скоростью поверяемых средств измерений в заполненном водой Бассейне.
Бассейн представляет собой канал прямоугольного сечения. По обеим сторонам басссейна проложен рельсовый путь, по которому движется автоматизированная градуировочная тележка (далее - градуировочная тележка), управляемая Комплектным устройством управления электродвигателем УКЭ (далее - УКЭ).
Скорость водного потока имитируется в Бассейне перемещением градуировочной тележки, на погружной штанге которой установлены поверяемые средства измерений. Средняя скорость потока характеризуется средней скоростью движения градуировочной тележки в неподвижной водной среде, за время прохождения градуировочной тележки между путеотметчиками рабочего участка. Отображение значения средней скорости водного потока в м/с производится на мониторе персонального компьютера, входящего в состав бассейна, и
расположенного на градуировочной тележке.

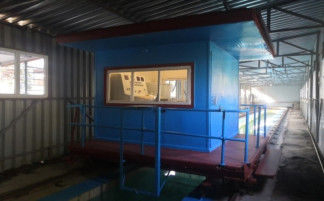

Общий вид бассейна показан на рисунке 1.
Рисунок 1 - Общий вид Бассейна
Пломбированию не подлежит. Нанесение знака поверки на СИ не предусмотрено.
Заводской номер наносится на шильдик (рисунок 2), закрепленный на тележке бассейна.
Бассейн прямолинейный градуировочный эталонный | Заводской номер: 1110 174 110 | | Год изготовления: 20 | 16~~|
Рисунок 2 -Вид шильдика с заводским номером
Программное обеспечение (ПО) «ПГБ-Дисплей» является внешним и реализовано на персональном компьютере. ПО предназначено для обработки и отображения результатов измерений. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | pgb_display.exe |
| Номер версии (идентификационный номер) ПО | 1.x |
| Цифровой идентификатор ПО (CRC32) | - |
| Примечание: элемент в обозначении номера версии, замененный символом «х» отвечает за метрологически незначимую часть. | |
Конструкция и особенности эксплуатации Бассейна исключают возможность
несанкционированного влияния на ПО и измерительную информацию. Уровень защиты в соответствии с Р 50.2.077-2014 -средний.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений средней скорости водного потока, м/с | от 0,03 до 3,5 |
| Пределы допускаемой относительной погрешности при воспроизведении скорости водного потока, % | ±0,5 |
| Наименование характеристики | Значение |
| Длина рабочего участка, м | 10,0 |
| Длина рельсового пути, м | 61,0 |
| Ширина рельсового пути, м | 2,44 |
| Условия измерений: - температура окружающей среды,°С - температура воды, °С | от +1 до +35 от +1 до +35 от 20 до 98 |
| Наименование характеристики | Значение |
| - относительная влажность, %, | от 84 до 106,7 |
| - атмосферное давление, кПа | |
| Габаритные размеры чаши бассейна, м | |
| - длина | 60,0 |
| - ширина | 1,5 |
| - глубина | 1,64 |
| Рабочая глубина воды в канале, м | 1,42 |
на титульный лист эксплуатационной документации типографским способом, и на шильдик, закрепленный на тележке бассейна, показанный на рисунке 2
Таблица 4- Комплектность бассейна прямолинейного градуировочного
| Наименование | Обозначение | Количество |
| Бассейн прямолинейный градуировочный эталонный | №110174110 | 1 шт. |
| Градуировочная тележка | №РО51012500906 | 1 шт. |
| Формуляр Бассейна прямолинейного градуировочного | б/н | 1 экз. |
| Формуляр Комплектного устройства управления электроприводом УКЭ | ГШАР.657112.111 ФО | 1 экз. |
| Руководство по эксплуатации | б/н | 1 экз. |
приведены в Руководстве по эксплуатации (раздел 3)
РД 52.08.828-2021 «Локальная поверочная схема Росгидромета для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с» (введен в действие приказом Росгидромета от 12 мая 2021 г. № 130).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
