| Номер в госреестре | 90149-23 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | PlasmaMS 400 |
| Изготовитель | "NCS Testing Technology Co.,Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 10.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой PlasmaMS 400 (далее -масс-спектрометры) предназначены для измерения элементного и изотопного состава жидких и твердых веществ и материалов.
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.
Исследуемый раствор с помощью перистальтического насоса подается в распылительную камеру, в которой потоком аргона превращается в аэрозоль. Аэрозоль через центральный канал плазменной горелки попадает в плазму, где под воздействием высокой температуры (от 7000 до 8000 К) вещества, содержащиеся в пробе, распадаются на атомы и ионы. Образовавшиеся положительно заряженные ионы проходят октопольную реакционно-столкновительную ячейку и при помощи ионной линзы направляются в аналитическую систему, где происходит фильтрация ионов по массе и детектирование интенсивности ионного потока. В качестве детектора применяется электронный умножитель с двумя рядами независимых динодов, работает как отдельно в импульсных и аналоговых режимах, так и в синхронном импульсноаналоговом режиме.
Конструктивно масс-спектрометры представляют собой настольные приборы с отдельно устанавливаемым компьютером и состоят из следующих основных блоков:
- блок плазменного источника ионов (распылительная камера, перистальтический насос, плазменная горелка, распылитель, контроллер газов, плазменная мини-горелка);
- блок высокочастотного источника питания (осциллятор, транзисторный
высокочастотный блок);
- блок анализа масс (квадрупольный масс-спектрометр, гиперболический и
цилиндрический молибденовые электроды, октопольная реакционно-столкновительная ячейка, контроллер газа, детектор, система откачки);
- блок обработки данных.
Масс-спектрометры дополнительно могут быть оборудованы автосамплерами для автоматического анализа 60, 120 или 240 образцов; системой лазерной абляции.
Маркировочная табличка с серийным номером и наименованием расположена на задней панели масс-спектрометра. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид масс-спектрометра и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера на масс-спектрометре представлено на рисунке 2.
Место нанесения знака утверждения типа
PlasmaMS 400

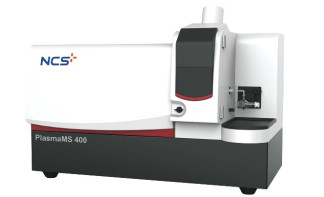

Рисунок 1 - Общий вид масс-спектрометра с индуктивно связанной плазмой PlasmaMS 400
Место расположения маркировочной таблички

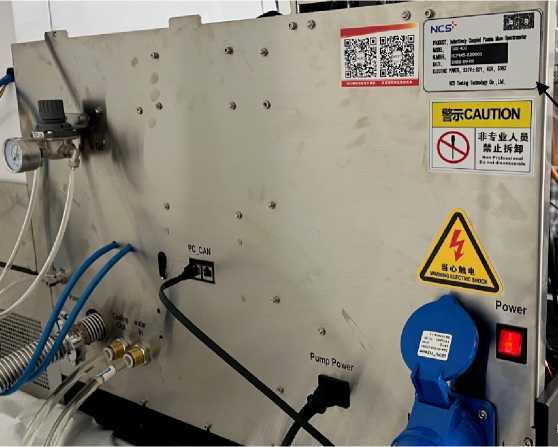

Рисунок 2 - Вид задней стенки масс-спектрометра с местом расположения маркировочной таблички
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Масс-спектрометры поставляются со специально разработанным программным обеспечением iMass (далее - ПО), которое управляет работой масс-спектрометра и отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов масс-спектрометра. Идентификационные данные ПО приведены в таблице 1. Масс-спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | iMass |
| Номер версии ПО, не ниже | 2.2.1.9 |
| Цифровой идентификатор ПО | _ |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 2 до 260 |
| Разрешающая способность в стандартном режиме на уровне 10 % высоты пика, а.е.м., не более 1) | 0,5; 0,8; 0,95 |
| Чувствительность при работе в стандартном режиме, (имп/с)/(мг/дм3), не менее - 7Li - 59Со - 115In - 209Bi | 20-106 50406 200406 100-106 |
| Уровень фонового сигнала на массе 5 а.е.м., имп/с, не более | 4 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более | 2,5 |
| 1) Зависит от установки разрешения: Высокое разрешение 0,5 Нормальное разрешение 0,8 Низкое разрешение 0,95 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры масс-спектрометра, мм, не более | |
| - длина | 1200 |
| - высота | 800 |
| - ширина | 770 |
| Масса, кг, не более | 160 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота, Г ц | 50 |
| Потребляемая мощность, В-А, не более | 5000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 85 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса масс-спектрометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой | PlasmaMS 400 | 1 шт. |
| Форвакуумный насос | - | 1 шт. |
| Холодильник-рециркулятор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 7.4 «Анализ образцов» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148 (изменено приказом Росстандарта от 17 мая 2021 г. № 761);
Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов, утвержденная Приказом Росстандарта от 30 декабря 2019 г. № 3455;
Техническая документация «NCS Testing Technology Co.,Ltd.», Китай
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
