| Номер в госреестре | 90140-23 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | CS-9000 |
| Изготовитель | "Xiangyi Instrument (Xiangtan) Limited", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 10.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы CS-9000 (далее - анализаторы) предназначены для экспрессного измерения массовой доли углерода и серы в черных и цветных металлах, сталях, сплавах, горных породах, шлаках и других твердых неорганических материалах различного происхождения.
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в токе кислорода и последующем определении методом ИК-спектрометрии образующихся газообразных соединений.
Выделившиеся после сжигания образца газы с потоком кислорода проходят пылевую ловушку, далее передаются в осушитель для удаления воды и затем попадают на инфракрасный твердотельный детектор для анализа серы и углерода в виде соединений SO2 и CO2.
Конструктивно анализаторы представляют собой лабораторный прибор, состоящий из высокочастотной индукционной печи, газового контроллера для подачи кислорода под постоянным давлением, газовой и пневматической систем, инфракрасных детекторов. Анализатор работает под управлением компьютера.
Анализаторы выпускаются в пяти модификациях: CS-9001B, CS-9001K, 9002S, 9002C, 9002T, которые отличаются диапазоном измерений и количеством инфракрасных детекторов - от 2 до 4 в зависимости от модификации.
Анализ выполняется автоматически под управлением программного обеспечения, которое обрабатывает данные при пострении градуировочной характеристики, при проведении измерений, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе или массовой доле углерода и серы. Диапазон измерений определяется конкретной задачей измерений и зависит от выбранной градуировки.
Маркировочная табличка с серийным номером расположена в правом верхнем углу задней стенки корпуса анализатора. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид анализатора представлен на рисунке 1. Вид задней стенки анализатора с местом расположения маркировочной таблички представлен на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Рисунок 1 - Общий вид анализатора углерода и серы CS-9000

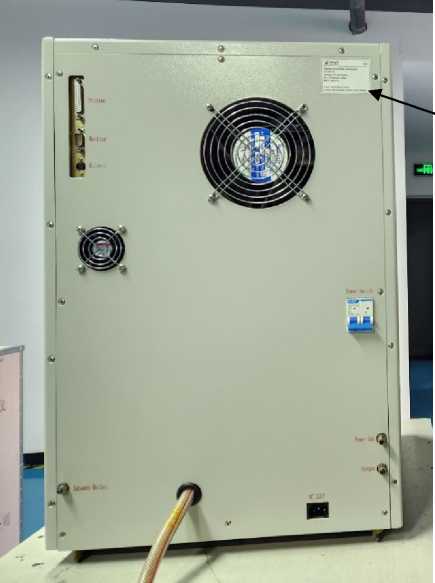

Место расположения маркировочной таблички
Рисунок 2 - Вид задней стенки анализатора с местом расположения маркировочной таблички
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение для модификаций | |
| CS-9001B, CS-9001K | 9002S, 9002C,9002T | |
| Идентификационное наименование ПО | CS-9001 | CS-9002 |
| Номер версии ПО | не ниже 0.1.6.0.4D | не ниже 0.1.6.0.4D |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||
| CS-9001B | CS-9001K | 9002S | 9002C | 9002T | |
| Диапазон измерений массовой доли углерода, % | от 0,00001 до 99,9 | от 0,0001 до 99,9 | от 0,00001 до 99,9 | от 0,0001 до 99,9 | |
| Диапазон измерений массовой доли серы, % | от 0,00001 до 5,0 | от 0,00001 до 99,9 | от 0,00001 до 99,9 | от 0,00001 до 5,0 | от 0,00001 до 5,0 |
| Пределы относительного среднеквадратического отклонения результатов измерений массовой доли углерода (серы)1), %, в поддиапазоне измерений: - от 0,00001 до 0,0001 % включ. | 20 | 20 | 20 | 20 | 20 |
| Пределы допускаемой относительной погрешности результатов измерений массовой доли углерода1), в поддиапазонах измерений, %: - от 0,0001 до 0,001 % включ. - св. 0,001 до 0,01 % включ. - св. 0,01 до 1,0 % включ. - св. 1,0 до 99,9 % включ. | ±40 ±30 ±10 ±3 | ||||
| Пределы допускаемой относительной погрешности результатов измерений массовой доли серы1), в поддиапазонах измерений, %: - от 0,0001 до 0,001 % включ. - св. 0,001 до 0,01 % включ. - св. 0,01 до 1,0 % включ. - св. 1,0 до 99,9 % включ. | ±40 ±30 ±10 ±3 | ||||
1) Характеристики нормированы с использованием ГСО состава стали методом вариации навески.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли углерода, %, для модификаций: CS-9001B, CS-9001R, 9002С 9002S, 9002Т | от 0,00001 до 100,0 от 0,00001 до 100,0 |
| Диапазон показаний массовой доли серы, %, для модификаций: CS-9001B, 9002С, 9002Т CS-9001R , 9002S | от 0,00001 до 5,0 от 0,00001 до 99,9 |
| Время анализа, с | от 25 до 50 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220 ± 22 50 |
| Масса, кг, не более | 80 |
| Габаритные размеры анализатора, мм, не более - длина - ширина - высота | 565 465 720 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор углерода и серы | CS-9000 | 1 шт. |
| Программное обеспечение | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в разделе 1 «Теоретические основы» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Техническая документация «Xiangyi Instrument (Xiangtan) Limited», Китай.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 02.11.2025 |
