| Номер в госреестре | 90030-23 |
| Наименование СИ | Модули расширения частотного диапазона векторных анализаторов электрических цепей |
| Обозначение типа СИ | 3643Q |
| Изготовитель | "Ceyear Technologies Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643Q (далее - МРЧД) предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в миллиметровом диапазоне частот в волноводном тракте WR06.
Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низкого в область высокого диапазона частот без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в Ni-раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте в частотную полосу работы АЦВ. Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.

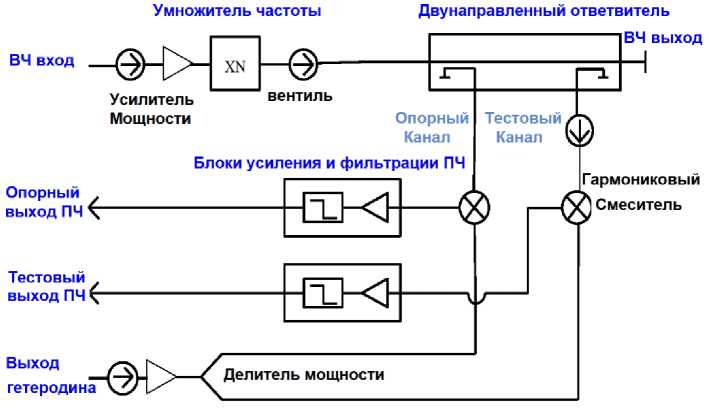

Рисунок 1 - Блок-схема МРЧД
Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный соединитель выходного тестового сигнала МРЧД. На задней панели МРЧД расположены соединители входа гетеродина, тестового выхода промежуточной частоты (далее - ПЧ), опорного выхода ПЧ, высокочастотного входа АЦВ и интерфейса питания постоянного тока.
На боковой панели МРЧД располагается маркировка с обозначением его типа и заводского номера, состоящего из восьми буквенно-цифровых значений, представлены на рисунках 2 и 3.

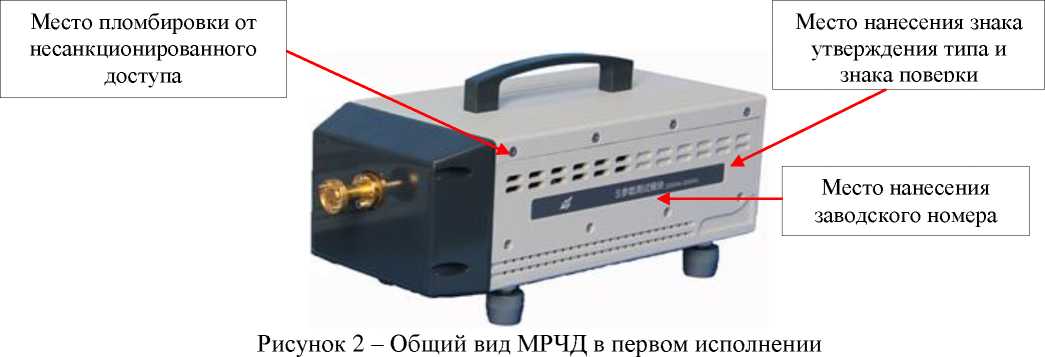

МРЧД выполняется в двух вариантах корпусов. Общий вид МРЧД в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунках 2 и 3.
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера
Рисунок 3 - Общий вид МРЧД во втором исполнении
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 110 до 170 |
| Диапазон частот на входах «RF» и «LO», ГГц | от 9,16 до 14,16 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±8-10-6 |
| Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц, дБ, не менее | 100 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Диапазон измерений модуля коэффициента передачи S21 (S12) при использовании двух МРЧД, дБ | от 0 до -60 |
| Диапазон измерений фазы коэффициента передачи S21 (S12) при использовании двух МРЧД, ° | от -180 до +180 |
| Диапазон измерений модуля коэффициента отражения S11 | от 0,01 до 1,00 |
| Диапазон измерений фазы коэффициента отражения S11, ° | от -180 до +180 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Тип фланца волноводного | WR6 |
| Тип разъема входов «RF» и «LO» | 3,5 мм (розетка) |
| Тип разъема выходов ПЧ | SMA (розетка) |
| Параметры электрического питания: - напряжение постоянного тока, В, не более - сила постоянного тока, А, не более | 12 2 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 240 120 90 |
| Масса, кг, не более | 4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление кПа (мм рт.ст.) | от +15 до +25 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.
Таблица 3 - Комплектность МРЧД
| Наименование | Обозначение | Количество, шт./экз. |
| МРЧД | 3643Q | 2 |
| Адаптер питания +12 В | - | 2 |
| Шнур питания | - | 2 |
| USB-кабель | - | 2 |
| Алюминиевая коробка | - | 2 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов;
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
