| Номер в госреестре | 89998-23 |
| Наименование СИ | Комплект шунтов токовых эталонных безреактивных |
| Обозначение типа СИ | ШЭ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие МАРС-ЭНЕРГО" (ООО "НПП МАРС-ЭНЕРГО"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект шунтов токовых эталонных безреактивных ШЭ (далее по тексту - шунты) предназначены для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.
К настоящему типу средств измерений относится комплект шунтов токовых эталонных безреактивных заводской № 001.
Комплект состоит из восьми шунтов следующих моделей ШЭ-0.02, ШЭ-0.1, ШЭ-0.5, ШЭ-1.0, ШЭ-2.5, ШЭ-5.0, ШЭ-10.0, ШЭ-50.0, которые отличаются друг от друга значениями номинального тока шунта.

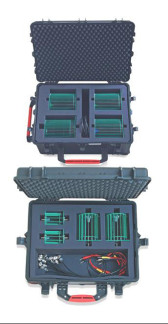

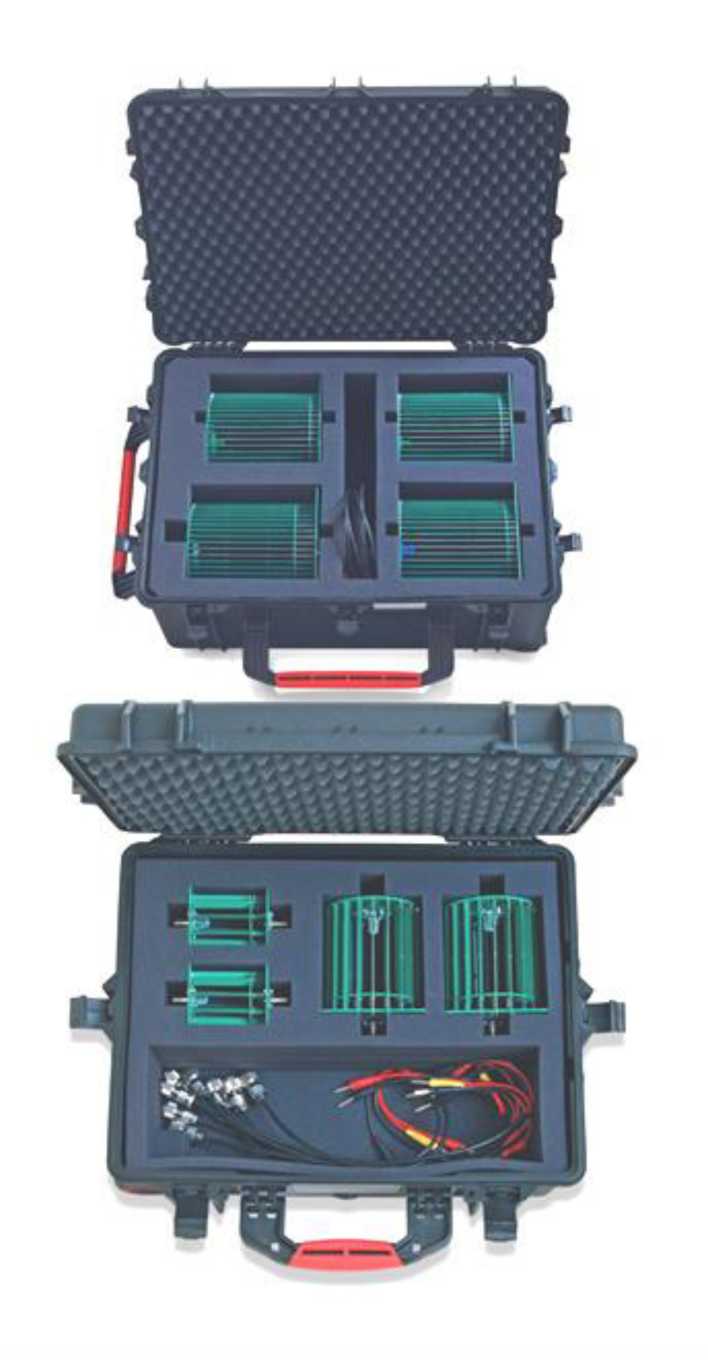

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.
Нанесение знака поверки на шунты не предусмотрено. Пломбирование шунтов не проводится, поскольку шунты выпускаются в открытом исполнении. Заводской номер комплекта указан в паспорте.
Рисун(

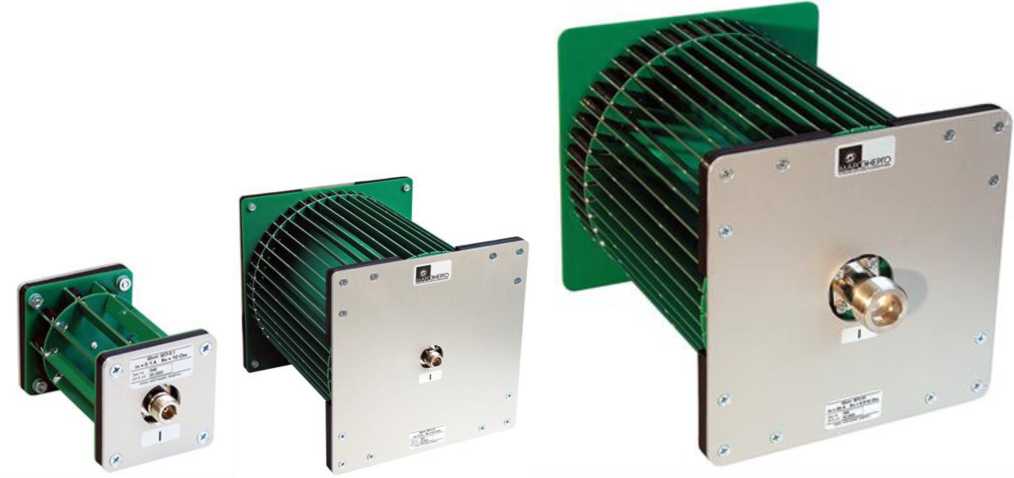

Рисунок 2 - Общий вид шунтов

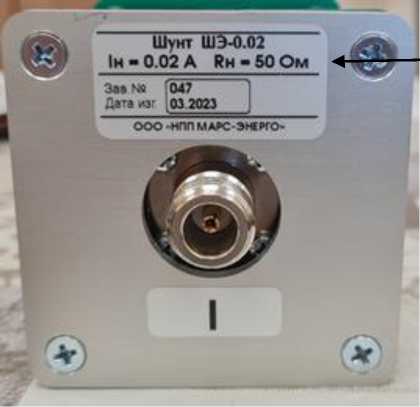

Заводской номер в цифровом формате нанесен на маркировочную наклейку,
представленную на рисунке 3.
Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Место нанесения
заводского номера
Метрологические и технические характеристики шунтов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики шунтов
| Обозначение шунтов | Номинальный ток шунта, I | Пределы допускаемой абсолютной погрешности, ± 10-6 • К • I, А | |||||||
| Значения коэффициента К при частоте | |||||||||
| 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 30 кГц | 70 кГц | 100 кГц | ||
| ШЭ-0.02 | 10 мА | 36 | - | 36 | 36 | - | 36 | 100 | 150 |
| 20 мА | 36 | - | 36 | 36 | - | 36 | 100 | 150 | |
| ШЭ-0.1 | 50 мА | 33 | - | 33 | 33 | - | 33 | 80 | 120 |
| 100 мА | 33 | - | 33 | 33 | - | 33 | 80 | 120 | |
| ШЭ-0.5 | 200 мА | - | 36 | 36 | 36 | 36 | - | - | - |
| 500 мА | - | 37 | 37 | 37 | 37 | - | - | - | |
| ШЭ-1.0 | 1 A | - | 37 | 37 | 38 | 38 | - | - | - |
| ШЭ-2.5 | 2 A | - | 37 | 37 | 40 | 40 | - | - | - |
| ШЭ-5.0 | 5 A | - | 41 | 41 | 42 | 46 | - | - | - |
| ШЭ-10.0 | 10 A | - | 47 | 47 | 70 | 75 | - | - | - |
| ШЭ-50.0 | 20 A | - | 53 | 53 | 65 | 75 | - | - | - |
| 50 A | - | 65 | 65 | 90 | 95 | - | - | - | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, оС | от +20 до +26 |
| - относительная влажность окружающего воздуха, %, при 25 оС | до 80 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Габаритные размеры (В*Ш*Г), мм, не более: - ШЭ-0.02, ШЭ-0.1 - ШЭ-0.5, ШЭ-1.0 - ШЭ-2.5, ШЭ-5.0, ШЭ-10.0 - ШЭ-50.0 | 70x70x130 115x115x175 205x205x270 200x200x305 |
| Масса шунта, кг, не более: | 3 |
| Средняя наработка до отказа, ч, не менее | 30000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность шунтов
| Наименование | Обозначение | Количество |
| Комплект шунтов токовых эталонных | ||
| безреактивных ШЭ зав. № 001: | НФЦР.411914.033 | 1 комплект |
| - ШЭ-0.02 зав. № 047 | НФЦР.411133.001 | 1 шт. |
| - ШЭ-0.1 зав. № 048 | НФЦР.411133.001-01 | 1 шт. |
| - ШЭ-0.5 зав. № 049 | НФЦР.411133.001-02 | 1 шт. |
| - ШЭ-1.0 зав. № 050 | НФЦР.411133.001-03 | 1 шт. |
| - ШЭ-2.5 зав. № 051 | НФЦР.411133.001-04 | 1 шт. |
| - ШЭ-5.0 зав. № 052 | НФЦР.411133.001-05 | 1 шт. |
| - ШЭ-10.0 зав. № 053 | НФЦР.411133.001-06 | 1 шт. |
| - ШЭ-50.0 зав. № 054 | НФЦР.411133.001-07 | 1 шт. |
| Кабель токовый 10А 450 мм | 7 шт. | |
| Кабель потенциальный 450 мм | 8 шт. | |
| Паспорт | НФЦР. 411914.033ПС | 1 экз. |
| Упаковка групповая | 1 шт. 2 места |
приведены в разделе 2 «Описание» документа «Комплект шунтов токовых эталонных безреактивных ШЭ. Паспорт НФЦР.411914.033ПС».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
