| Номер в госреестре | 89971-23 |
| Наименование СИ | Датчики направления ветра |
| Обозначение типа СИ | ДВН-03 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 11.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики направления ветра ДВН-03 (далее - датчики ДВН-03) предназначены для измерений направления воздушного потока.
Конструктивно датчики ДВН-03 состоят из неподвижного цилиндрического корпуса с опорным стержнем и конусным защитным кожухом, флюгарки, жёстко связанной с магнитом, магнитного углового энкодера и цифрового контроллера. На внешней боковой поверхности корпуса нанесена риска, которая при установке датчика должна быть ориентирована строго на север. В корпусе размещены ротор с магнитным угловым энкодером и контактная плата. На нижней стороне корпуса под конусным защитным кожухом расположен цифровой контроллер.
Принцип действия датчиков ДВН-03 основан на преобразовании угла поворота флюгарки в электрическое напряжение, далее электрический сигнал поступает на цифровой контроллер, где обрабатывается и пересчитывается в направление воздушного потока.
Для обеспечения возможности получения результатов измерений в режиме реального времени датчик ДВН-03 оборудуется водонепроницаемым разъемом для передачи данных по интерфейсу RS-485.

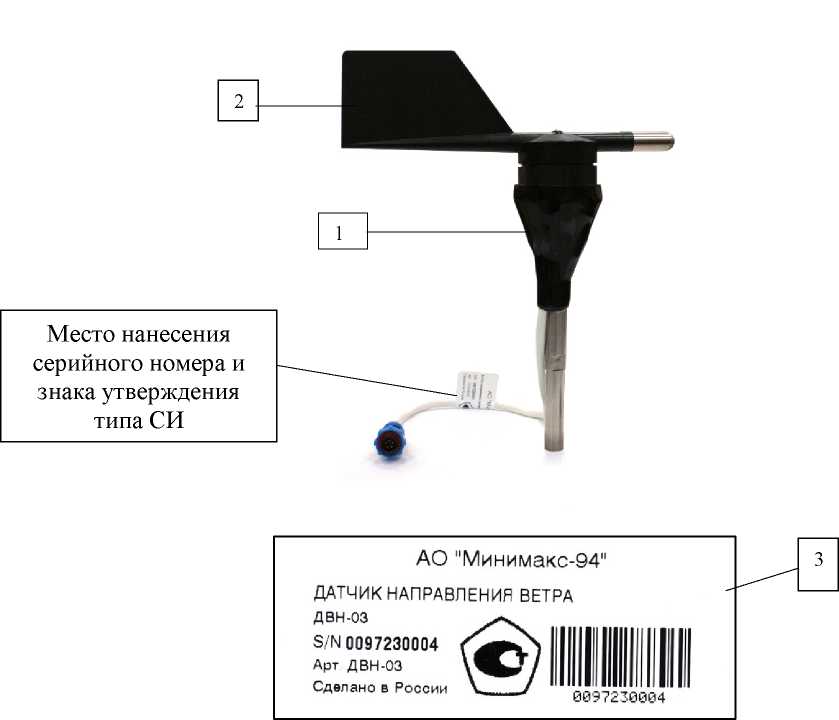

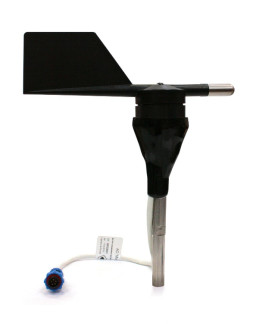

Общий вид датчиков ДВН-03 с указанием места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.
Нанесение знака поверки на датчик ДВН-03 не предусмотрено. Серийный номер, состоящий из десяти арабских цифр, наносится на кабель датчика ДВН-03 в виде наклейки.
Пломбирование датчика ДВН-03 не предусмотрено.
1 - неподвижный цилиндрический корпус с опорным стержнем и конусным защитным кожухом;
2 - флюгарка; 3 - маркировка
Рисунок 1 - Общий вид датчиков ДВН-03 и маркировки
Датчики ДВН-03 имеют программное обеспечение (далее - ПО) «DVN-03», которое обеспечивает работу датчика, передачу измерений, проверку состояния и настройку датчика ДВН-03.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DVN-03 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений направления ветра | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления ветра | ±3° |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 7 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
| Габаритные размеры (ВхШхГ), мм, не более: | 251х211х53 |
| Масса, не более, кг | 0,3 |
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % - атмосферное давление, кПа | от -60 до +60 до 100 от 50 до 110 |
наносится на кабель датчика ДВН-03 в виде наклейки рядом с серийным номером и на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность датчика ДВН-03
| Наименование | Обозначение | Количество |
| Датчик направления ветра | ДВН-03 | 1 шт. |
| Руководство по эксплуатации | МРАШ.416136.003 РЭ | 1 экз. |
| Паспорт | МРАШ.416136.003 ПС | 1 экз. |
приведены в разделе 2 «использование по назначению» руководства по эксплуатации «Датчик направления ветра ДВН-03».
Технические условия МРАШ.416136.003 ТУ «Датчики направления ветра ДВН-03».
| Зарегистрировано поверок | 42 |
| Поверителей | 2 |
| Актуальность данных | 02.08.2025 |
