| Номер в госреестре | 89928-23 |
| Наименование СИ | Преобразователи измерительные температуры и относительной влажности воздуха |
| Обозначение типа СИ | HMP555 |
| Изготовитель | Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 05.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные температуры и относительной влажности воздуха HMP555 (далее по тексту - преобразователи НМР555) предназначены для измерений температуры и относительной влажности воздуха.
Конструктивно преобразователи НМР555 состоят из корпуса, с размещенными внутри чувствительными элементами температуры и относительной влажности воздуха, печатной платы, которая содержит микроконтроллер, модуль питания и модуль связи. В нижней части корпуса расположен разъем для подключения кабеля питания и связи. В верхней части корпуса установлен тефлоновый пористый фильтр.
Принцип действия преобразователей НМР555 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.
Общий вид преобразователей НМР555 показан на рисунке 1.
Нанесение знака поверки на преобразователи НМР555 не предусмотрено. Заводской номер, состоящий из трёх латинских букв и пяти арабских цифр, наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.

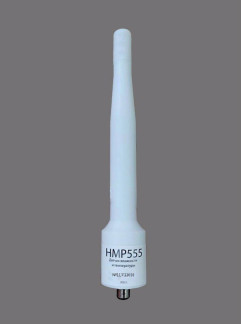

Места нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид преобразователей НМР555 с указанием мест нанесения знака утверждения типа, заводского номера
Преобразователи НМР555 имеют встроенное программное обеспечение. Встроенное программное обеспечение «RHT.hex» обеспечивает прием, обработку, отображение, анализ сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | RHT.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.101.300 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии
с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от - 60 °С до - 30 °С включ.; - в диапазоне св. - 30 °С до +60 °С | ±0,4 ±0,2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 %; | ±4 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Интерфейсы связи | RS-485 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 300 45 30 |
| Масса, кг, не более | 0,15 |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -60 до +60 от 0 до 100 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится на корпус преобразователей HMP555 в виде наклейки
Таблица 4 - Комплектность преобразователей НМР555
| Наименование | Обозначение | Кол-во |
| Преобразователи измерительные температуры и относительной влажности воздуха НМР555 | НМР555 | 1 шт. |
| Паспорт | РЦУС.416123.001 ПС | 1 экз. |
| Руководство по эксплуатации | РЦУС.416123.001 РЭ | 1 экз. |
приведены в РЭ «Преобразователи измерительные температуры и относительной влажности воздуха HMP555», раздел «Описание и работа».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
«РЦУС.416123.001ТУ. Преобразователи измерительные температуры и относительной влажности воздуха HMP555. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
