| Номер в госреестре | 89859-23 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | MCS200 |
| Изготовитель | Общество с ограниченной ответственностью "СПбЭК-Майнинг" (ООО "СПбЭК-Майнинг"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 29.08.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры MCS200 (далее по тексту - Контроллеры) предназначены для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также для приема и обработки дискретных, цифровых сигналов и формирования сигналов автоматизированного контроля и управления технологическими процессами и объектами в виде воспроизведений силы и напряжения постоянного тока.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, подсчете количества поступивших на вход импульсов, а также цифро-аналоговом преобразовании (ЦАП) в сигналы силы и напряжения постоянного тока.
Контроллер представляет собой стальной корпус, укомплектованный шиной связи и линиями питания. На лицевой панели расположены световые индикаторы состояния модулей и клеммные контакты для подключения внешних устройств.
Контроллеры являются проектно-компонуемыми изделиями, которые проектируются для конкретных объектов.
Для связи с компонентами, периферийными устройствами, первичными преобразователями контроллеры имеют встроенную поддержку Ethernet или RS232/RS422/RS485.
Контроллеры выпускаются со следующими модулями измерения/воспроизведения, указанными в таблице 1 и исполнениях шасси MCS200-101LF-04, MCS200-101LF-08, MCS200-101LF-13.
Идентификационное обозначение и наименование модулей указаны в таблице 1.
Таблица 1 - Идентификационное обозначение и наименование модулей
| № п/п | Обозначение | Описание |
| 1 | 2 | 3 |
| 1 | Контроллер MCS200-13 | Контроллер на 13 позиций для модулей ввода/вывода с процессором (активный блок) |
| 2 | Контроллер MCS200-13P | Контроллер на 13 позиций для модулей ввода/вывода без процессора (пассивный блок) |
| 1 | 2 | 3 |
| 3 | Контроллер MCS200-08 | Контроллер на 8 позиций для модулей ввода/вывода с процессором (активный блок) |
| 4 | Контроллер MCS200-08P | Контроллер на 8 позиций для модулей ввода/вывода без процессора (пассивный блок) |
| 5 | Контроллер MCS200-04 | Контроллер на 4 позиции для модулей ввода/вывода с процессором (активный блок) |
| 6 | Контроллер MCS200-04P | Контроллер на 4 позиции для модулей ввода/вывода без процессора (пассивный блок) |
| 7 | Модуль аналогового ввода MCS200-101LA-16I | Модуль аналогового ввода сигналов в виде силы постоянного тока, 16 каналов, |
| 8 | Модуль аналогового ввода MCS200-101LA-16U | Модуль аналогового ввода сигналов в виде напряжения постоянного тока, 16 каналов, |
| 9 | Модуль аналогового вывода MCS200-101LA-8O | Модуль аналогового вывода в виде напряжения и силы постоянного тока, 8 каналов |
| 10 | Модуль аналогового ввода сигналов температуры MCS200-101LA-8T | Модуль ввода сигналов от термопреобразователей сопротивления и термопар, 8 каналов |

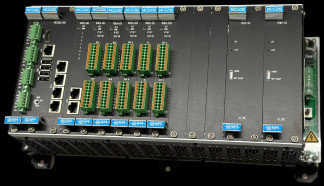

Общий вид контроллера и модулей, входящих в состав представлен на рисунке 1.
Заводской номер контроллера в виде цифрового обозначения наносится на металлический шильд методом лазерной гравировки, который размещается на боковой стороне контроллера. Заводской номер модулей в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на устойчивую к истиранию наклейку типографическим способом, которая размещается на плате модуля. Способ нанесения заводского номера приведен на рисунке 2. Нанесение знака поверки на контроллеры не предусмотрено.
Рисунок 1 - Общий вид контроллера и модулей, входящих в состав
Место нанесения заводского
Рисунок 2 - Способ нанесения заводского номера контроллера
Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей ЦП. ПО модулей ЦП, в свою очередь, состоит из системного ПО (далее по тексту - СПО) и прикладного ПО (далее по тексту - ППО).
СПО и ПО модулей ввода/вывода недоступны для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода и СПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
аблица 2 - Идентификационные данные метрологически значимой части ВПО ПО
| Идентификационные данные (признаки) | Значение | |
| СПО | ПО модулей ввода/вывода | |
| Идентификационное наименование ПО | SMP_MCS200 | по названию модуля |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 | 1.0.0.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Модуль аналогового ввода MCS200-101LA-16I | |
| Количество измерительных каналов, шт. | 16 (2 группы по 8 каналов) |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений силы постоянного тока при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| 1 | 2 |
| Модуль аналогового ввода MCS200-101LA-1 | 6U |
| Количество измерительных каналов, шт. | 16 (2 группы по 8 каналов) |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10; от 0 до +10 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Модуль аналогового вывода MCS200-101LA-8O | |
| Количество измерительных каналов, шт. | 8 (2 группы по 4 канала) |
| Диапазон воспроизведений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой приведенной (к диапазону) основной погрешности значений воспроизведений напряжения постоянного тока, % | ±0,15 |
| Пределы допускаемой приведенной (к диапазону) дополнительной погрешности воспроизведений напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Диапазон воспроизведения силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной (к диапазону) основной погрешности значений воспроизведений силы постоянного тока, % | ±0,15 |
| Пределы допускаемой приведенной (к диапазону) дополнительной погрешности воспроизведений силы постоянного тока при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Модуль аналогового ввода сигналов температуры MCS200-101LA-8T | |
| Количество измерительных каналов, шт. | 8 (2 группы по 4 канала) |
| Поддерживаемые типы термопреобразователей сопротивления по ГОСТ 6651-2009 1) | 50П, 100П, 1000П, Pt50, Pt100, Pt1000, ТСМ гр. 23 (R0 = 53 Ом), 50М, 100М, 50Н, 100Н, ТСП гр. 21 (R0 = 46 Ом) |
| Поддерживаемые типы термопар по ГОСТ Р 8.585-2001 2) | R, S, B, J, T, E, K, N, L, M, A-1, A-2, A-3 |
| 1 | 2 |
| Пределы допускаемой приведенной (к диапазону измерений термопреобразователей сопротивления/термопары) основной погрешности измерений температуры при помощи термопреобразователей сопротивления или термоэлектрических преобразователей, % | ±0,25 |
| Пределы допускаемой приведенной (к диапазону измерений термопреобразователя сопротивления/термопары) дополнительной погрешности измерений температуры при помощи термопреобразователя сопротивления или термоэлектрического преобразователя окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 4000 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений сопротивления постоянному току, % | ±0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений сопротивления постоянному току при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Диапазон измерений напряжения постоянного тока, мВ | от -10 до +100 |
| Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на 10 °C, % | ±0,05 |
| Примечания: 1) - Диапазоны поддерживаемых типов термопреобразователей сопротивления указаны в таблице 4 2) - Диапазоны поддерживаемых типов термоэлектрических преобразователей указаны в таблице 5 | |
Таблица 4 - Диапазоны поддерживаемых типов термопреобразователей сопротивления
| Тип термопреобразователя сопротивлений | Диапазон измерений, °С |
| 50П | от -200 до +850 |
| 100П | |
| 1000П | |
| Pt50 | |
| Pt100 | |
| Pt1000 | |
| 50М | от -180 до +200 |
| 100М | |
| 50Н | от -69 до +180 |
| 100Н |
Таблица 5 - Диапазоны поддерживаемых типов термоэлектрических преобразователей
| Тип термоэлектрического преобразователя | Диапазон измерений, °С |
| 1 | 2 |
| R | от -50 до +1768 |
| S | |
| B | от +250 до +1820 |
| J | от -210 до +1200 |
| T | от -200 до +400 |
| E | от -200 до +1000 |
| K | от -200 до +1372 |
| N | от -200 до +1300 |
| L | от -200 до +800 |
| M | от -200 до +100 |
| A-1 | от 0 до +2500 |
| A-2 | от 0 до +1800 |
| A-3 |
аблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В | от 22 до 32 |
| - напряжение питания переменного тока, В | от 100 до 264 |
| - частота напряжения питания переменного тока, Гц | от 45 до 55 |
| Потребляемая мощность, Вт, не более | 70 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| Масса, не более, кг - исполнения MCS200-04 | 3,5 |
| - исполнения MCS200-04P | 4 |
| - исполнения MCS200-08 | 4,5 |
| - исполнения MCS200-08P | 5 |
| - исполнения MCS200-13 | 5,5 |
| - исполнения MCS200-13P | 6 |
| Габаритные размеры (Длина^ШиринахВысота), мм, не более - исполнения MCS200-04 (-04P) | 260x195x142 |
| - исполнения MCS200-08 (-08P) | 382x195x142 |
| - исполнения MCS200-13 (-13P) | 485x195x142 |
| Средняя наработка на отказ, ч, не менее | 90000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Контроллеры MCS200 | MCS200* | 1 |
| Руководство по эксплуатации | SM.185.000.000.000РЭ | 1 |
| Паспорт | SM.185.000.000.000nC | 1 |
| * - обозначение в зависимости от заказа |
приведены в главе «1 ОПИСАНИЕ И РАБОТА» руководства по эксплуатации SM.185.000.000.000РЭ.
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразований»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
SM.185.000.000.000Ty «Контроллеры MCS200. Технические условия».
