| Номер в госреестре | 89850-23 |
| Наименование СИ | Датчики состояния поверхности дорожного покрытия дистанционные |
| Обозначение типа СИ | ASHUR-RD3000B |
| Изготовитель | "LuoYang Ashur Optoelectronic Technology Co., Ltd", КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 28.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния поверхности дорожного покрытия дистанционные ASHUR-RD3000B (далее - датчики ASHUR-RD3000B) предназначены для измерений температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна.
Конструктивно датчики ASHUR-RD3000B представляют собой компактный модуль, закрепленный на опоре, в котором излучатель, приемник, датчик температуры инфракрасный, блок электроники и микропроцессор объединены в одном корпусе.
Принцип действия датчиков ASHUR-RD3000B основан на измерении интенсивности потока инфракрасного излучения, его оценке и расчете температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна.
Датчики ASHUR-RD3000B предназначены для контроля состояния дорожного полотна. Поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. В блоке электроники производится обработка полученного сигнала и расчет толщины слоя воды, снега, льда на поверхности дорожного покрытия. Для передачи в линии связи полученный сигнал преобразуется в цифровой код. Для измерения температуры поверхности дорожного полотна используется датчик температуры инфракрасный. Изменение излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений толщины слоя осадков на поверхности дорожного полотна процессором рассчитывается коэффициент сцепления между дорожным покрытием и автопокрышкой. Все расчеты проводятся по алгоритмам, разработанным «LuoYang Ashur Optoelectronics Technology Co., Ltd». Управление датчиками ASHUR-RD3000B осуществляется микропроцессором.
Нанесение знака поверки на корпус датчиков ASHUR-RD3000B не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус датчиков ASHUR-RD3000B в виде наклейки. Общий вид датчиков ASHUR-RD3000B представлен на рисунке 1. Место нанесения заводского номера на корпус датчиков ASHUR-RD3000B представлено на рисунке 2. Пломбирование датчиков ASHUR-RD3000B не предусмотрено.
4
3 ------
2 -------
1 - излучатель, 2 - приемник, 3 - датчик температуры дорожного полотна 4 - инфракрасный излучатель
Рисунок 1 - Общий вид датчиков ASHUR-RD3000B

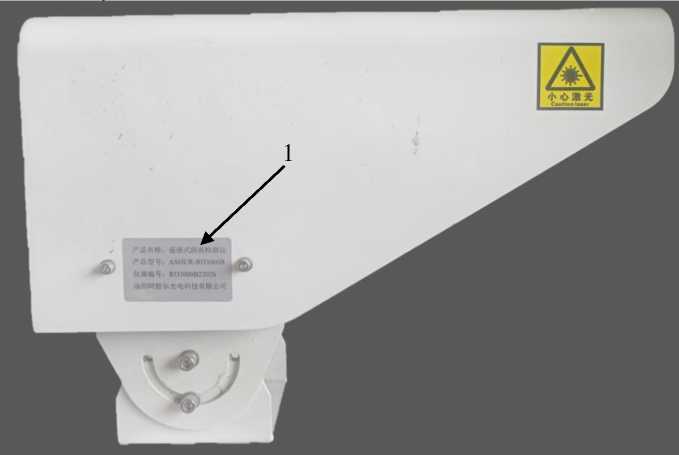

1 - место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на корпус датчиков ASHUR-RD3000B
Программное обеспечение «Road Condition Monitor Soft.hex» обеспечивает проверку состояния датчиков ASHUR-RD3000B, сбор данных, обработку, архивирование и передачу данных на персональный компьютер по линии связи результатов измерений. ПО «Road Condition Monitor Soft.hex» является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Road Condition Monitor Soft.hex |
| Номер версии (идентификационный номер) ПО | не ниже Ver 3. 50 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры дорожного полотна, °C | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °C | ±0,8 |
| Диапазон измерений толщины слоя, мм -воды; -снега; -льда | от 1 до 10 от 1 до 20 от 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, снега, льда, мм: | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое питание от сети постоянного тока, В | от 11 до 24 |
| Потребляемая мощность, Вт, не более | 6 |
| Габаритные размеры, мм, не более: - высота | 220 |
| - ширина | 136 |
| - глубина | 400 |
| Масса, кг, не более | 4,0 |
| Условия эксплуатации: -температура воздуха, °C | от -40 до +60 |
| -относительная влажность воздуха, % | до 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
типографским способом на титульный лист формуляра.
Таблица 4 - Комплектность датчиков ASHUR-RD3000B
| Наименование | Обозначение | Кол-во |
| Датчики состояния поверхности дорожного покрытия дистанционные | ASHUR-RD3000B | 1 шт. |
| Формуляр | - | 1 экз. |
приведены в формуляре «Датчики состояния поверхности дорожного покрытия дистанционные ASHUR-RD3000B», раздел 2 «Основные сведения об изделии».
Стандарт предприятия «Датчики состояния поверхности дорожного покрытия дистанционные ASHUR-RD3000B».
| Зарегистрировано поверок | 77 |
| Поверителей | 1 |
| Актуальность данных | 20.08.2025 |
