| Номер в госреестре | 89805-23 |
| Наименование СИ | Датчики состояния дороги радиоканальные |
| Обозначение типа СИ | ДСДР-01 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.08.2028 |
| МПИ (интервал между поверками) | 1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния дороги радиоканальные ДСДР-01 (далее - датчики ДСДР-01) предназначены для автоматических измерений температуры дорожного полотна.
Конструктивно датчики ДСДР-01 представляют собой единый моноблочный прибор, состоящий из электроизмерительного и радиочастотного узлов с электропитанием от встроенной батареи. В верхней и нижней части корпуса устройства на расстоянии 50 мм друг от друга расположены встроенные температурные сенсоры. Датчики ДСДР-01 состоят из неразборного водонепроницаемого корпуса, выполненного из монолитной смеси на основе эпоксидной смолы с наполнителем, что обеспечивает прочность и хорошую передачу тепла от дорожного покрытия к двум температурным сенсорам, установленным внутри корпуса датчиков ДСДР-01. Дополнительный внешний сенсор температуры вынесен кабелем на 30 см от нижней поверхности корпуса (исполнения ДСДР-01-2-1, ДСДР-01-2-2). При эксплуатации датчики ДСДР-01 монтируются в дорожное полотно.
Датчики ДСДР-01 измеряют температуру на поверхности дорожного полотна и под поверхностью на глубинах 50 и 300 мм (в зависимости от исполнения датчика ДСДР-01).
Принцип действия температурных сенсоров датчиков ДСДР-01 основан на зависимости падения напряжения на p-n переходе от температуры. После обработки встроенным микроконтроллером измеренные значения передаются по радиоинтерфейсу через шлюз или базовую станцию на устройство сбора и хранения данных при наступлении очередного срока наблюдения. Сообщения с данными измерений передаются регулярными интервалами в автоматическом режиме. Для обмена информацией с датчиками ДСДР-01 используется приемопередающий модуль с радиоинтерфейсом - интерфейсный модуль РМ-ХХ, где ХХ аппаратная версия радиомодуля. Интерфейсный модуль позволяет организовать обмен данными с группой датчиков ДСДР-01, объединенных в одну радиосеть.
Датчики ДСДР-01 имеют четыре варианта исполнения, которые отличаются количеством сенсоров температуры, а также емкостью батареи: у исполнения ДСДР-01-1-1 два встроенных сенсора температуры и батарея стандартной емкости, исполнение ДСДР-01-2-1 имеет дополнительный выносной сенсор температуры и батарею стандартной емкости. У исполнения ДСДР-01-1-2 два встроенных сенсора температуры, а также батарея повышенной емкости, исполнение ДСДР-01-2-2 имеет дополнительный выносной сенсор температуры и батарею повышенной емкости.
Общий вид датчиков ДСДР-01 с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2.
Нанесение знака поверки на датчик ДСДР-01 не предусмотрено. Заводской номер, состоящий из 10 арабских цифр, наносится на основание датчиков ДСДР-01 в виде этикетки.
Пломбирование датчиков ДСДР-01 не предусмотрено.
место нанесения заводского номера и знака утверждения типа место нанесения заводского номера и знака утверждения типа

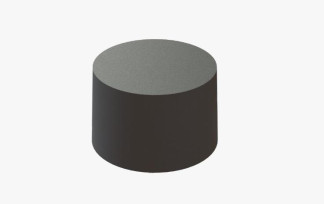

Рисунок 1 - Общий вид датчиков ДСДР-01 (исполнения ДСДР-01-1-1/ДСДР-01-1-2) с указанием мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид датчиков ДСДР-01 (исполнения ДСДР-01-2-1/ДСДР-01-2-2) с указанием мест нанесения заводского номера и знака утверждения типа
Датчики ДСДР-01 имеют встроенное программное обеспечение (далее - ПО) «DSDR-01», которое обеспечивает работу, проверку состояния и настройку датчиков ДСДР-01. ПО «DSDR-01» является полностью метрологически значимым.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DSDR-01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры дорожного полотна, °C | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °C | ±0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -высота -ширина -глубина | 55 85 85 |
| Масса, кг, не более | 0,5 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP68 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет: -для ДСДР-01-1-1, ДСДР-01-2-1 -для ДСДР-01-1-2, ДСДР-01-2-2 | 1,5* 3* |
| Интерфейсы связи интерфейсного модуля | RS-485 |
| Напряжение питания постоянного тока интерфейсного модуля, В | от 10 до 20 |
| Потребляемая мощность интерфейсного модуля, Вт, не более | 0,6 |
| Диапазон частот радиопередатчика, МГц | от 868,7 до 869,2 |
| Максимальная мощность радиопередатчика, мВт | 100** |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -60 до +60 до 100 |
| ^Примечание: заявленный срок службы обеспечивается при интервале опроса датчика не чаще 1 раза в 30 минут; производится прослушивание эфира перед передачей (режим LBT) | |
наносится на основание датчиков ДСДР-01 в виде этикетки, а также на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность датчиков ДСДР-01
| Наименование | Обозначение | Количество |
| Датчик состояния дороги радиоканальный | ДСДР-01-х* | 1 шт. |
| Интерфейсный модуль** | РМ-ХХ** | 1 шт. |
| Руководство по эксплуатации*** | МРАШ.405226.001 РЭ | 1 экз. |
| Паспорт | МРАШ. 405226.001 ПС | 1 экз. |
| Примечание: *х - исполнение датчика ДСДР-01. **ХХ - аппаратная версия радиомодуля. Интерфейсный модуль поставляется по заказу. ***Печатная версия. Руководство по эксплуатации поставляется по заказу. | ||
приведены в главе 2 «Использование по назначению» Руководства по эксплуатации МРАШ.405226.001 РЭ.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Технические условия МРАШ.405226.001 ТУ «Датчики состояния дороги
радиоканальные ДСДР-01».
