| Номер в госреестре | 89771-23 |
| Наименование СИ | Длиномеры цифровые |
| Обозначение типа СИ | ЦД-10 |
| Изготовитель | Общество с ограниченной ответственностью "Растровая Электроника" (ООО "Растровая Электроника"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 16.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномеры цифровые ЦД-10 (далее длиномеры) предназначены для измерений размера легкодеформируемых и высокоточных частей деталей методом прямых измерений или методом сравнения в цехах и лабораториях промышленных предприятий, а также для исследования характеристик чувствительных элементов мембранных и анероидных коробок, трубок Бурдона и термобиметаллических элементов.
Принцип действия основан на использовании оптических решеток с относительно крупным шагом, сканирующего интерполятора и фотоэлектрической системы обработки квадратурных сигналов с фотоприемников для представления измерительной информации в цифровой форме. Интерполяция выполнена по позиционному методу, благодаря чему не возникает сбоев показаний даже при отключении питания и обеспечивается высокая защищенность от электрических и механических помех в условиях цеха (лаборатории). Специальная подвеска шпинделя длиномера обеспечивает измерительное усилие, величиной которого можно пренебречь, что приближает измерения к бесконтактным при сохранении четко локализованного взаимодействия с объектом измерения. Контроль точности показаний обеспечен встроенным устройством калибровки.
Длиномер состоит из измерительной головки и электронного блока обработки отображения информации. В состав измерительной головки входит головка с измерительным наконечником и измерительный ребристый стол со сферической вставкой. По требованию заказчика измерительный ребристый стол со сферической вставкой может поставляться отдельно. В качестве измерительного наконечника применяется наконечник со сферической твердосплавной измерительной поверхностью. Корпус измерительной головки и электронного блока данного типа изготавливают из алюминиевого сплава, окрашиваемые в синий цвет. Измерительная головка данного типа имеет стальное основание и окрашено в серый цвет. Цвет стального основания может быть изменен в соответствии с требованиями заказчика.
Исполнения длиномеров различаются точностными характеристиками.

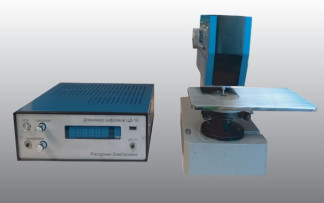

Общий вид длиномера приведен на рисунке 1 (2 картинки).
Заводской номер, состоящий из 3 цифр средства измерений, наносится на шильдик, закрепленном на боковой стенке корпуса прибора методом лазерной гравировки, указанном на рисунке 1.
Знак утверждения типа наносится в правом нижнем углу шильдика, закрепляемом на боковой стенке корпуса измерительной головки прибора, указанном на рисунке 1.
Нанесение знака поверки на средство измерений и пломбирование длиномеров цифровых ЦД-10 не предусмотрено.

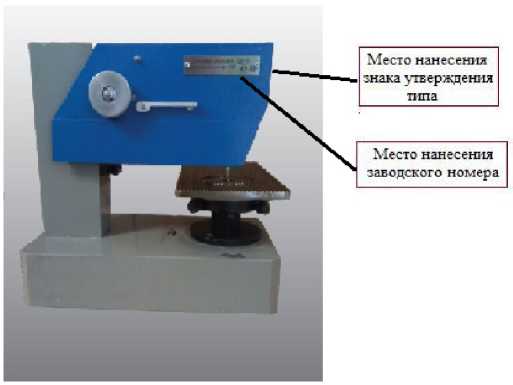

Рисунок 1 - Общий вид длиномера цифрового ЦД-10 с указанием мест нанесения знака утверждения типа и заводского номер
Длиномеры имеют только встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается при изготовлении приборов и не доступно пользователю, предназначено для считывания данных с приборов. Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| исполнение 01 | исполнение 02 | ||
| Диапазон измерений, мм | от 0 до 9 | ||
| Дискретность отсчета, мкм | 0,1 | ||
| Вариация показаний, мкм | 0,1 | ||
| Пределы допускаемой абсолютной погрешности длиномера, мкм | ±0,2 | ±0,5 | |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Положение сферической вставки над рабочей поверхностью стола, мкм | от 2 до 3 | |
| Измерительное усилие, Н | от 0,01 до 0,1 | |
| Параметры электрического питания: - напряжение переменного тока, В | от 215 до 225 | |
| Габаритные размеры измерительной головки, мм, не более | 350x400x250 | |
| Габаритные размеры электронного блока, мм, не более | 150x200x250 | |
| Масса измерительной головки, кг, не более | 14 | |
| Масса электронного блока, кг, не более | 5 | |
| Условия эксплуатации | ||
| - температура окружающей среды, °С | исполнение 01 | исполнение 02 |
| от +18 до +22 | от +15 до +25 | |
| - относительная влажность, %, не более | 65 | |
| Средний срок службы, лет, не менее | 8 | |
наносится на шильдик длиномера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Длиномер цифровой | ЦД-10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п.8 «Методика измерений» документа «Длиномер цифровой ЦД-10. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Технические условия 26.51.66-001-73222783-2022 Длиномеры цифровые ЦД-10.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 03.11.2025 |
