| Номер в госреестре | 89633-23 |
| Наименование СИ | Шунты переменного тока |
| Обозначение типа СИ | Fluke A40B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шунты переменного тока Fluke A40B (далее по тексту - шунты) предназначены для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГ ц.
К настоящему типу СИ относятся шунты переменного тока Fluke A40B.
Таблица 1 - заводские номера шунтов
| Наименование, обозначение и номинальное значение переменного тока | Заводской № |
| Шунты переменного тока Fluke A40B: 1 мА | 517177578 |
| 10 мА | 517177579 |
| 20 мА | 517177580 |
| 50 мА | 517177581 |
| 100 мА | 517177582 |
| 200 мА | 517177583 |
| 500 мА | 517177584 |
| 1 А | 517177585 |
| 2 А | 517177586 |
| 5 А | 517177587 |
| 10 А | 517177588 |
| 20 А | 517177589 |
| 50 А | 517177590 |
| 100 А | 517177591 |

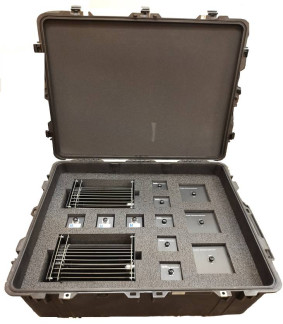

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.
Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.
Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам показано на рисунке 3. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.
С€
FLUKE CORPORATION www.ffuke.com MADE IN UK
OUTPUT 0.8 V
S
Таблица 2 - Метрологические характеристики шунтов
| Номинальное значение силы тока, I | Пределы допускаемой абсолютной погрешности, ± 10"6 • К | • I, А | ||||||
| Значения | коэффициента К при частоте | |||||||
| 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 30 кГц | 70 кГц | 100 кГц | |
| 1 мА | 55 | - | 55 | 75 | - | 75 | 118 | 150 |
| 10 мА | 26 | - | 26 | 26 | - | 26 | 26 | 26 |
| 20 мА | 26 | - | 26 | 26 | - | 26 | 26 | 26 |
| 50 мА | 23 | - | 23 | 23 | - | 23 | 23 | 23 |
| 100 мА | 24 | - | 24 | 24 | - | 24 | 24 | 24 |
| 200 мА | - | 26 | 26 | 26 | 26 | - | - | - |
| 500 мА | - | 27 | 27 | 27 | 27 | - | - | - |
| 1 А | - | 27 | 27 | 28 | 28 | - | - | - |
| 2 А | - | 27 | 27 | 30 | 30 | - | - | - |
| 5 А | - | 31 | 31 | 32 | 36 | - | - | - |
| 10 А | - | 37 | 37 | 60 | 61 | - | - | - |
| 20 А | - | 43 | 43 | 52 | 61 | - | - | - |
| 50 А | - | 55 | 55 | 80 | 81 | - | - | - |
| 100 А | - | 65 | 65 | 90 | 94 | - | - | - |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, оС | от +13 до +33 |
| - относительная влажность окружающего воздуха, %, не более | до 75 |
| Габаритные размеры (В^Ш^Г), мм, не более: - 1 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А - 5 А, 10 А, 20 А - 50 А, 100 А | 70x70x124 130x130x210 200x200x343 |
| Масса, кг, не более: - 1 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А, 5А, 10 А, 20 А - 50 А, 100 А | 0,7 3,4 |
| Наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность шунтов
| Наименование | Обозначение | Количество , шт. |
| Шунты переменного тока Fluke A40B: - 1 мА | зав. № 517177578 | 1 |
| - 10 мА | зав. № 517177579 | 1 |
| - 20 мА | зав. № 517177580 | 1 |
| - 50 мА | зав. № 517177581 | 1 |
| - 100 мА | зав. № 517177582 | 1 |
| - 200 мА | зав. № 517177583 | 1 |
| - 500 мА | зав. № 517177584 | 1 |
| - 1 А | зав. № 517177585 | 1 |
| - 2 А | зав. № 517177586 | 1 |
| - 5 А | зав. № 517177587 | 1 |
| - 10 А | зав. № 517177588 | 1 |
| - 20 А | зав. № 517177589 | 1 |
| - 50 А | зав. № 517177590 | 1 |
| - 100 А | зав. № 517177591 | 1 |
| Адаптеры разъемов: - Адаптер вилка LC - вилка LC | A40B-ADAPT/LC | 1 |
| - Адаптер LC-розетка - N-вилка - Кабель N-вилка - N-вилка | A40B-ADAPT/LCN A40B-LEAD/N | 1 1 |
| - Адаптер разъем N-типа - двойной разъем «банан» 4 мм | A40B-LEAD/4mm | 2 |
| Зарядное устройство для батарей | 1 | |
| активного шунта 1 мА | ||
| Руководство по эксплуатации, паспорт | - | 1 |
| Транспортировочный кейс | - | 1 |
приведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke А40В. Паспорт».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1106 Гц, утвержденной приказом Росстандарта от 17 марта 2022 г. № 668.
