| Номер в госреестре | 89579-23 |
| Наименование СИ | Анализаторы синхронные термические |
| Обозначение типа СИ | STA |
| Изготовитель | Xiangyi Instrument (Xiangtan) Limited, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 24.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы синхронные термические STA (далее - анализаторы STA) предназначены для измерений температуры фазовых переходов, удельной теплоты и изменения массы твердых и порошкообразных материалов.
К настоящему типу средств измерений относятся анализаторы синхронные термические следующих модификаций STA2000 и STA3000, которые отличаются друг от друга диапазоном показаний температуры и диапазоном скорости нагрева.
Принцип действия анализаторов STA заключается в сравнении тепловых потоков от стандартного образца термодинамических свойств и исследуемого вещества при температуре фазового перехода. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового перехода.
За значение температуры фазовых переходов принимается точка начала отклонения от монотонности на непрерывно регистрируемой кривой «тепловой поток - температура», определяемая пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Конструктивно анализатор STA выполнен в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположены весы в термостатируемом кожухе, электронная схема управления и контроллер газовых потоков.

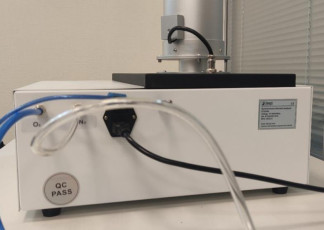

На задней панели анализатора STA расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на анализаторы STA не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус анализаторов STA в виде наклейки. Место нанесения серийного номера на корпус анализаторов STA представлено на рисунке 2.
Общий вид анализаторов STA представлен на рисунке 1. Пломбирование анализаторов STA не предусмотрено.
ПЗ'йяеГ се
у<==±---
Synchronous thermal analyzer STA2000
Voltage: 1P-220V/50Hz SN: STA2023011016 MFD: 2023.01
www.labxyi.com
XIANGYI INSTRUMENT (XIANGTAN) UMITED ^_1_/
Программное обеспечение анализаторов STA состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера. Встроенное ПО анализатора STA разработано изготовителем специально для решения задач измерения температуры, теплоты фазовых переходов, массы и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения. Встроенное ПО является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | STA.hex | ThermalAnalys STA-A |
| Номер версии (идентификационный номер ПО) | не ниже 1.2 | не ниже 22.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| STA2000 STA3000 | |
| Диапазон измерений температуры фазовых переходов, °С | от 25 до 770 |
| Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С: - в диапазоне температур от 25 °С до 300 °С включ.; - в диапазоне температуры св. 300 °С до 770 °С | ±3 ±6 |
| Диапазон измерений удельной теплоты фазовых переходов, Дж/г | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % | ±8 |
| Наибольший предел взвешивания, мг | 3000 |
| Пределы допускаемой относительной погрешности измерений изменения массы, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| STA2000 | STA3000 | |
| Диапазон показаний температуры, °С | от 25 до 1000 | от 25 до 1500 |
| Диапазон скорости нагрева, °С/мин | от 1 до 80 | от 1 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, ВА, не более | 1500 | |
| Средняя наработка до отказа, ч, не менее | 10000 | |
| Средний срок службы, лет | 8 | |
| Габаритные размеры, мм, не более: - длина | 440 | |
| - ширина | 490 | |
| - высота | 400 | |
| Масса, кг, не более | 14 | 16 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность окружающего воздуха при температуре +35 °С, %, не более | 80 | |
Знак утверждения типа наносится
на титульный лист Руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность анализаторов STA
| Наименование | Обозначение | Количество |
| Анализатор синхронный термический STA (в зависимости от модификации) | STA2000 / STA3000 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Руководстве по эксплуатации «Анализаторы синхронные термические STA», разделы 4, 7.
Государственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К, утвержденная приказом Росстандарта от 2 июня 2021 г. № 925;
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К;
Стандарт предприятия Xiangyi Instrument (Xiangtan).
