| Номер в госреестре | 89555-23 |
| Наименование СИ | Анализатор векторный оптический |
| Обозначение типа СИ | OVA 5000 |
| Изготовитель | "Luna Technologies", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор векторный оптический OVA 5000 (далее - анализатор) предназначен для измерения уровня обратных потерь волоконно-оптических кабелей и оптических компонентов.
Принцип действия анализатора основан на измерении передаточной матрицы (матрица Джонса) анализируемого устройства. Из полученных значений вычисляется и графически отображается зависимость от длины волны оптического излучения линейных параметров, включая уровень обратных потерь.
Конструктивно анализатор состоит из базового блока, выполненного в прямоугольном металлическом корпусе настольно-переносного типа.
Управление работой анализатора осуществляется с помощью компьютера. Анализатор может быть подключен к компьютеру по интерфейсу USB.
Заводской номер 20105168 в виде обозначения, представляющего собой последовательность цифр, нанесен печатным способом на наклейку, расположенную на задней панели корпуса.
Для ограничения доступа внутрь корпуса произведено его пломбирование при помощи наклеек с пломбирующим эффектом.

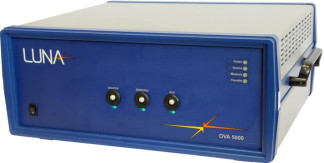

Общий вид анализатора, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 и 2.
Рисунок 2 - Общий вид анализатора, схема пломбировки от несанкционированного
доступа, схема маркировки
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее - ПО), входящее в состав анализатора, выполняет функции управления процессом измерений и обмена системными командами и командами управления процессом измерений между компьютером и анализатором.
Метрологически значимая часть ПО является встроенной и располагается в аппаратной части анализатора, возможность изменения имеют только сервисные инженеры фирмы-производителя. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования анализатора. Невозможно несанкционированное изменение ПО.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OVA 5000 |
| Номер версии (идентификационный номер) ПО, не ниже | Ver.5.12.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая длина волны, нм | 1550 |
| Диапазон измерений уровня обратных потерь, дБ | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ± 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 420 х 510 х 200 |
| Масса, кг, не более | 16,5 |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Частота переменного тока, Гц | 50/60 |
| Условия эксплуатации: - Диапазон температур окружающей среды, оС - Относительная влажность воздуха, %, не более | от +15 до +35 80 |
наносится на титульный лист Руководства по эксплуатации анализатора печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор векторный оптический | OVA 5000 | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 19 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Техническая документация «Luna Technologies», США.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
