| Номер в госреестре | 89287-23 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | ТЕРМО ПРО |
| Изготовитель | Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные ТЕРМО ПРО (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости FPA (для моделей А, А+, М) или охлаждаемую матрицу QWIP-детекторов (для модели Е). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: А, А+, М, Е. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Камеры тепловизионные ТЕРМО ПРО моделей А и А+ конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены видеоискатель и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.
Камеры тепловизионные ТЕРМО ПРО моделей М, Е конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и разъемы интерфейсов. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти, или передана посредством прямого подключения к USB-порту на персональный компьютер. Тепловизоры модели Е оснащены детектором утечки газов и способны обнаруживать следующие газы: гексафлорид серы (SF6), аммиак (NH3), цианоакрилат, диоксид хлора, уксусная кислота, фреон-12, этилен, метилэтилкетон и т.д.

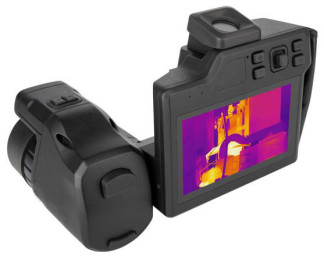

Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО камер тепловизионных ТЕРМО ПРО моделей А, А+
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.02.00 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.10 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО камер тепловизионных ТЕРМО ПРО модели Е
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.05 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение «Новотекс ВВТ» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Метрологические и технические характеристики представлены в таблицах 4-12
Таблица 4 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО моделей А, А+
| Наименование характеристики | Значение (в зависимости от модели) | |
| А | А+ | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 (-40*) до +350 от +100 до +650 от +400 до +1500* | от -20 (-40*) до +350 от +100 до +650 от +400 до +2000* |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до 0 °С включ., °С | ±2,0 | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 до +100 °С включ., °С | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +150 °С включ, % | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +150 °С, % | ±2,0 | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | |
| Спектральный диапазон, мкм | от 7,5 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X | 25,0° х 19,0° 45,0° х 33,0° 12,0° х 9,0° 6,9°х5,2° | 28,7° х 21,7° 46,0°х35,0° 15,0°х11,0° 11,1°х8,3° |
| Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив - объектив 0,5X - объектив 2X | 0,67 1,23 0,33 | 0,49 0,78 0,26 |
| Наименование характеристики | Значение (в зависимости от модели) | |
| А | А+ | |
| - объектив 3X | 0,19 | 0,19 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
| Примечание: * - по дополнительному заказу | ||
Таблица 5 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО модели М
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 (-40*) до +350 от +100 до +650 от +400 до +1200 (или +2000 °С)* |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,03 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X | 25,0° х 19,0° 45,0° х 33,0° 12,0° х 9,0° 6,9° х 5,2° |
| Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X | 0,65 1,23 0,33 0,19 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
| Примечание: * - по дополнительному заказу | |
Таблица 6 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО модели Е
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 (-40*) до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,03 |
| Спектральный диапазон, мкм | от 9,8 до 11,2 |
| Наименование характеристики | Значение |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив | 14,5° х 10,8° |
| - объектив 0,5X | 24,0° х 18,0° |
| Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив | 0,79 |
| - объектив 0,5X | 1,13 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего | 0,1 |
| разряда) индикации показаний, °С | |
| Примечание: * - по дополнительному заказу |
Таблица 7 - Основные технические характеристики камер тепловизионных ТЕРМО ПРО
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора, пикселихпиксели: | |
| - для моделей А+ | 1024х768 |
| - для моделей А, М | 640x480 |
| - для модели Е | 320х256 |
| Масса, кг, не более: | |
| - для моделей А, А+ | 1,7 |
| - для модели М | 2,0 |
| - для модели Е | 2,5 |
| Запись изображений или частота обновлений, Гц | |
| - для модели М | 50 или 60 |
| - для моделей А, А+, Е | 60 |
| Габаритные размеры, мм (высота х ширина х длина), не более | |
| - для моделей А, А+ | 225х145х100 |
| - для моделей М | 270х172х177 |
| - для модели Е | 245х180х150 |
| Тип батареи | Встроенная съемная аккумуляторная литиевая батарея |
| Время работы от батареи, ч, не менее | |
| - для моделей А, А+, М | 3 |
| - для модели Е | 2 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -15 до +50 |
| - относительная влажность, % | от 5 до 95 (90 % - для модели Е) |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | ТЕРМО ПРО (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные ТЕРМО ПРО (на русском языке) | - | 1 экз. |
| Зарядное устройство | - | 1 шт. |
| Литиевые аккумуляторные батареи | - | 2 шт. |
| Адаптер сетевой | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Картридер SD | - | 1 шт. |
| USB-накопитель с ПО | - | 1 шт. |
| USB-кабель | - | 1 шт. |
приведены в разделе «Измерение температуры» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-003-53611123-2022 Камеры тепловизионные ТЕРМО ПРО. Технические
условия.
