| Номер в госреестре | 89127-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | IIS |
| Изготовитель | Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы" (ООО "ИИС"), Московская обл., г. Балашиха |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные IIS (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным измерительным столом, боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена подвижная трехмерная измерительная головка. Перемещения центра щупа датчика измеряются цифровыми измерительными системами высокой разрешающей способности и точности, установленными вдоль каждой из осей. Перемещение по оси Х, Y и пиноли по оси Z обеспечивается сервоприводами. Через конструкцию портала происходит подача воздуха и кабельное соединение с осями X и Z.
Машины координатно-измерительные IIS выпускаются в двух сериях: METRA и MIA, отличающихся между собой внешним видом, метрологическими и техническими характеристиками. В каждой серии выпускается несколько модификаций, отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
КИМ серии METRA изготавливаются в восемнадцати модификациях: 866, 1287, 1587, 2287, 12108, 15108, 22108, 25108, 30108 151210, 221210, 251210, 301210, 221510, 251510, 301510, 301810, 351810.
КИМ серии MIA изготавливаются в одиннадцати модификациях: 654, 866, 1086, 1286, 1586, 654 S, 866 S, 1086 S, 1286 S, 1586 S, 654 M.
КИМ серии METRA могут быть оснащены измерительными головками PH20, PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH10M-iQ PLUS, RTP20, PHS-2, PH6, PH6М, MH20, MH20i, MH8, и контактными датчиками SP25М, SP80, TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ серии MIA модификаций: 654, 866, 1086, 1286, 1586, 654 S, 866 S, 1086 S, 1286 S, 1586 S могут быть оснащены измерительными головками PH20, PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH10M-iQ PLUS, RTP20, PHS-2, PH6, PH6М, MH20, MH20i, MH8, и контактными датчиками SP25М, SP80, TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ серии MIA модификации 654 M могут быть оснащены контактным датчиком MCP или измерительной головкой MH20i с контактным датчиком TP20 с набором щупов разного диаметра, формы и длины.
КИМ могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения КИМ производятся в ручном и автоматическом (ЧПУ) режимах. Измерения КИМ серии MIA модификации 654 M проводятся только в ручном режиме. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления, имеющего возможность переключения режимов хода (нормальный, ускоренный). В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
Заводской номер КИМ методом печати в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.

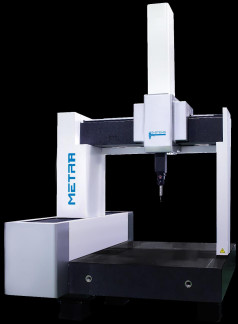

Общий вид машин координатно-измерительных IIS, маркировочной наклейки представлен на рисунках 1 и 2.
Машина
координатно-измерительная IIS Серийный номер JVc 000222
| Серия | METRA |
| Модификация | 1287 |
| Дета выпуска | 10.2022 |
| Энергопотребление | 220 В, 50 Гц |
| /(явление воздух» | 0,6-4),8 МПа |
| Вес | 2600 кг |
| Габаритные размеры (ДхШжВ) | 1685*2200*2930 мм |
КИМ.401162.001-2022 ТУ
ЕИС
№
I
Машина
координатно-измерительная I IS Серийный номер № 000122
| Серия | MIA |
| Модификация | 654 |
| Дата выпуска | 09.2022 |
| Энергопотребление | 220 В, 50 Гц |
| Давление воздуха | 0,6-0,8 МПа |
| Вес | 900 кг |
| Габаритные размеры (ДхШхВ) | 1420x1135x2310 мм |
КИМ.401162.001-2022 ТУ
ЕНСЖ
В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.
Машины координатно-измерительные IIS работают под управлением метрологически значимого программного обеспечения «Visual DMIS», «RationalDMIS», «PowerInspect», (далее -ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Visual DMIS | RationalDMIS | PowerInspect |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.6 | не ниже 7.0 | не ниже PI 20x |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики машин координатно-измерительных IIS серии MIA
| Модиф и кация | Дискрет ность отсчета измерите льных шкал, мкм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | ||||||||
| X | Y | Z | Контактный датчик SP25M/SP80 | Контактный датчик TP200 | Контактный датчик TP20 | ||||||
| MPEe | MPEp | MPEthp | MPEe | MPEp | MPEe | MPEp | |||||
| 654 S | 0,1 | От 0 до 500 | От 0 до 600 | От 0 до 400 | ±(1,8+L/300) | ±1,9 | ±3,0 | ±(2,1+L/300) | ±2,2 | ±(2,3+L/300) | ±2,4 |
| 866 S | 0,1 | От 0 до 600 | От 0 до 800 | От 0 до 600 | ±(2,1+L/300) | ±2,2 | ±3,1 | ±(2,4+L/300) | ±2,5 | ±(2,6+L/300) | ±2,7 |
| 1086 S | 0,1 | От 0 до 800 | От 0 до 1000 | От 0 до 600 | ±(2,2+L/300) | ±2,3 | ±3,2 | ±(2,5+L/300) | ±2,6 | ±(2,7+L/300) | ±2,8 |
| 1286 S | 0,1 | От 0 до 800 | От 0 до 1200 | От 0 до 600 | ±(2,2+L/300) | ±2,3 | ±3,2 | ±(2,5+L/300) | ±2,6 | ±(2,7+L/300) | ±2,8 |
| 1586 S | 0,1 | От 0 до 800 | От 0 до 1500 | От 0 до 600 | ±(2,2+L/300) | ±2,3 | ±3,2 | ±(2,5+L/300) | ±2,6 | ±(2,7+L/300) | ±2,8 |
| 654 | 0,05 | От 0 до 500 | От 0 до 600 | От 0 до 400 | ±(1,5+L/300) | ±1,7 | ±2,8 | ±(1,8+L/300) | ±2,0 | ±(2,0+L/300) | ±2,3 |
| 866 | 0,05 | От 0 до 600 | От 0 до 800 | От 0 до 600 | ±(1,7+L/300) | ±1,9 | ±2,9 | ±(2,1+L/300) | ±2,3 | ±(2,3+L/300) | ±2,6 |
| 1086 | 0,05 | От 0 до 800 | От 0 до 1000 | От 0 до 600 | ±(1,7+L/300) | ±1,9 | ±3,0 | ±(2,2+L/300) | ±2,4 | ±(2,4+L/300) | ±2,7 |
| 1286 | 0,05 | От 0 до 800 | От 0 до 1200 | От 0 до 600 | ±(1,7+L/300) | ±1,9 | ±3,0 | ±(2,2+L/300) | ±2,4 | ±(2,4+L/300) | ±2,7 |
| 1586 | 0,05 | От 0 до 800 | От 0 до 1500 | От 0 до 600 | ±(1,7+L/300) | ±1,9 | ±3,0 | ±(2,2+L/300) | ±2,4 | ±(2,4+L/300) | ±2,7 |
| Примечание: 1. MPEe - абсолютная объемная погрешность; 2. MPEp - абсолютная погрешность измерительной головки; 3. MPEthp - абсолютная погрешность сканирования измерительной головки за время сканирования 72 с. | |||||||||||
Таблица 3 - Метрологические характеристики машин координатно-измерительных IIS серии MIA
| Модифика ция | Дискрет ность отсчета измерите льных шкал, мкм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | |||||
| X | Y | Z | Контактный датчик MCP | Контактный датчик TP20 | ||||
| MPEe | MPEp | MPEe | MPEp | |||||
| 654 M | 0,1 | От 0 до 500 | От 0 до 600 | От 0 до 400 | ±(3,5+L/250) | ±3,9 | ±(3,5+L/250) | ±3,9 |
| Примечание: 1. MPEe - абсолютная объемная погрешность; 2. MPEp - абсолютная погрешность измерительной головки. | ||||||||
| Модифи кация | Дискретнос ть отсчета измеритель ных шкал, мкм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | ||||||||
| X | Y | Z | Контактный датчик SP25М/SP80 | Контактный датчик TP200 | Контактны] TP2 | й датчик 0 | |||||
| MPEe | MPEp | MPEthp | MPEe | MPEp | MPEe | MPEp | |||||
| 866 | 0,05 | От 0 до 600 | От 0 до 800 | От 0 до 600 | ±(1,2+L/350) | ±1,5 | ±2,6 | ±(1,9+L/300) | ±2,1 | ±(2,1+L/300) | ±2,4 |
| 1287 | 0,05 | От 0 до 800 | От 0 до 1200 | От 0 до 700 | ±(1,4+L/350) | ±1,7 | ±2,6 | ±(2,1+L/300) | ±2,3 | ±(2,3+L/300) | ±2,6 |
| 1587 | 0,05 | От 0 до 800 | От 0 до 1500 | От 0 до 700 | ±(1,4+L/350) | ±1,7 | ±2,6 | ±(2,1+L/300) | ±2,3 | ±(2,3+L/300) | ±2,6 |
| 2287 | 0,05 | От 0 до 800 | От 0 до 2200 | От 0 до 700 | ±(1,4+L/350) | ±1,7 | ±2,6 | ±(2,1+L/300) | ±2,3 | ±(2,3+L/300) | ±2,6 |
| 12108 | 0,05 | От 0 до 1000 | От 0 до 1200 | От 0 до 800 | ±(1,7+L/350) | ±2,1 | ±2,9 | ±(2,5+L/300) | ±2,7 | ±(2,7+L/300) | ±3,0 |
| 15108 | 0,05 | От 0 до 1000 | От 0 до 1500 | От 0 до 800 | ±(1,7+L/350) | ±2,1 | ±2,9 | ±(2,5+L/300) | ±2,7 | ±(2,7+L/300) | ±3,0 |
| 22108 | 0,05 | От 0 до 1000 | От 0 до 2200 | От 0 до 800 | ±(1,7+L/350) | ±2,1 | ±2,9 | ±(2,5+L/300) | ±2,7 | ±(2,7+L/300) | ±3,0 |
| 25108 | 0,05 | От 0 до 1000 | От 0 до 2500 | От 0 до 800 | ±(1,7+L/350) | ±2,1 | ±2,9 | ±(2,5+L/300) | ±2,7 | ±(2,7+L/300) | ±3,0 |
| 30108 | 0,05 | От 0 до 1000 | От 0 до 3000 | От 0 до 800 | ±(1,7+L/350) | ±2,1 | ±2,9 | ±(2,5+L/300) | ±2,7 | ±(2,7+L/300) | ±3,0 |
| Примечание: 1. MPEe - абсолютная объемная погрешность; 2. MPEp - абсолютная погрешность измерительной головки; 3. MPEthp - абсолютная погрешность сканирования измерительной головки за время сканирования 72 с. | |||||||||||
| Модифи кация | Дискретнос ть отсчета измеритель ных шкал, мкм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности (L - измеряемая длина в мм), мкм | ||||||||
| X | Y | Z | Контактный датчик SP25М/SP80 | Контактный датчик TP200 | Контактны] TP2 | й датчик 0 | |||||
| MPEe | MPEp | MPEthp | MPEe | MPEp | MPEe | MPEp | |||||
| 151210 | 0,05 | От 0 до 1200 | От 0 до 1500 | От 0 до 1000 | ±(2,0+L/350) | ±2,5 | ±3,3 | ±(2,9+L/300) | ±3,1 | ±(3,1+L/300) | ±3,4 |
| 221210 | 0,05 | От 0 до 1200 | От 0 до 2200 | От 0 до 1000 | ±(2,0+L/350) | ±2,5 | ±3,3 | ±(2,9+L/300) | ±3,1 | ±(3,1+L/300) | ±3,4 |
| 251210 | 0,05 | От 0 до 1200 | От 0 до 2500 | От 0 до 1000 | ±(2,0+L/350) | ±2,5 | ±3,3 | ±(2,9+L/300) | ±3,1 | ±(3,1+L/300) | ±3,4 |
| 301210 | 0,05 | От 0 до 1200 | От 0 до 3000 | От 0 до 1000 | ±(2,0+L/350) | ±2,5 | ±3,3 | ±(2,9+L/300) | ±3,1 | ±(3,1+L/300) | ±3,4 |
| 221510 | 0,05 | От 0 до 1500 | От 0 до 2200 | От 0 до 1000 | ±(3,1+L/350) | ±3,3 | ±4,3 | ±(3,7+L/300) | ±3,7 | ±(3,9+L/300) | ±3,9 |
| 251510 | 0,05 | От 0 до 1500 | От 0 до 2500 | От 0 до 1000 | ±(3,1+L/350) | ±3,3 | ±4,3 | ±(3,7+L/300) | ±3,7 | ±(3,9+L/300) | ±3,9 |
| 301510 | 0,05 | От 0 до 1500 | От 0 до 3000 | От 0 до 1000 | ±(3,1+L/350) | ±3,3 | ±4,3 | ±(3,7+L/300) | ±3,7 | ±(3,9+L/300) | ±3,9 |
| 301810 | 0,05 | От 0 до 1800 | От 0 до 3000 | От 0 до 1000 | ±(3,7+L/350) | ±3,9 | ±4,9 | ±(4,3+L/300) | ±4,3 | ±(4,5+L/300) | ±4,5 |
| 351810 | 0,05 | От 0 до 1800 | От 0 до 3500 | От 0 до 1000 | ±(3,7+L/350) | ±3,9 | ±4,9 | ±(4,3+L/300) | ±4,3 | ±(4,5+L/300) | ±4,5 |
| Примечание: 1. MPEe - абсолютная объемная погрешность; 2. MPEp - абсолютная погрешность измерительной головки; 3. MPEthp - абсолютная погрешность сканирования измерительной головки за время сканирования 72 с. | |||||||||||
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 654, 654 S, 654 M | 1420 | 1135 | 2310 | 900 | 500 |
| 866, 866 S | 1740 | 1420 | 2760 | 1300 | 800 |
| 1086, 1086 S | 1940 | 1620 | 2760 | 1700 | 1000 |
| 1286, 1286 S | 2140 | 1620 | 2760 | 1900 | 1000 |
| 1586, 1586 S | 2440 | 1620 | 2760 | 2200 | 1000 |
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 866 | 1800 | 1485 | 2730 | 1800 | 1000 |
| 1287 | 2200 | 1685 | 2930 | 2600 | 1000 |
| 1587 | 2500 | 1685 | 2930 | 3000 | 1000 |
| 2287 | 3580 | 1685 | 2930 | 3800 | 1000 |
| 12108 | 2200 | 1885 | 3130 | 2900 | 1500 |
| 15108 | 2500 | 1885 | 3130 | 3300 | 1500 |
| 22108 | 3580 | 1885 | 3130 | 4200 | 1800 |
| 25108 | 3880 | 1885 | 3070 | 5200 | 1800 |
| 30108 | 4380 | 1885 | 3070 | 5900 | 1800 |
| 151210 | 2500 | 2085 | 3530 | 3600 | 2000 |
| 221210 | 3580 | 2085 | 3530 | 4600 | 2000 |
| 251210 | 3880 | 2085 | 3470 | 5500 | 2000 |
| 301210 | 4380 | 2085 | 3470 | 6500 | 2000 |
| 221510 | 3580 | 2385 | 3470 | 5900 | 2200 |
| 251510 | 3880 | 2385 | 3470 | 6500 | 2200 |
| 301510 | 4380 | 2385 | 3470 | 7400 | 2200 |
| 301810 | 4380 | 2685 | 3470 | 8400 | 2200 |
| 351810 | 4880 | 2685 | 3470 | 9400 | 2200 |
Таблица 7 - Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +18 до +22 |
| Допускаемое изменение температуры, °С, не более, в течение: 1 ч | 0,5 |
| 24 ч | 1,0 |
| Относительная влажность воздуха, % | от 30 до 70 |
| Напряжение питания переменного тока, В | 220±11 |
| Частота переменного тока, Гц | 50/60 |
Наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | IIS | 1 шт. |
| Программное обеспечение, USB ключ | - | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Руководство по эксплуатации | КИМ.401162.001-2022 РЭ | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
| Паспорт | КИМ.401162.001-2022 ПС | 1 экз. |
| Система температурной компенсации* | 1 компл. | |
| Примечание: * - поставляется по дополнительному заказу | ||
Приведены в разделе 3 «Использование по назначению» в «Машины координатноизмерительные IIS. Руководство по эксплуатации КИМ.401162.001-2022 РЭ».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Технические условия КИМ.401162.001-2022 ТУ «Машины координатно-измерительные IIS. Технические условия».
