| Номер в госреестре | 89081-23 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | УВЭЖХ Elite |
| Изготовитель | Dalian Elite Analytical Instruments Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные УВЭЖХ Elite (далее - хроматографы) предназначены для определения количественного и качественного состава органических веществ в лекарственных препаратах, пищевых продуктах, кормах для животных, биологически активных веществ и их метаболитов в биологических объектах.
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии с последующим детектированием.
Хроматографы комплектуются насосом с постоянным расходом высокого давления,
автоматическим пробоотборником (автодозатором), инжектором, автосамплером, колонкой, термостатом колонки, термостатируемым отделением для анализируемых образцов, системой обработки данных, одним или несколькими детекторами:
- спектрофотометрическим детектором на диодной матрице DAD3230;
- рефрактометрическим детектором RI-201H.

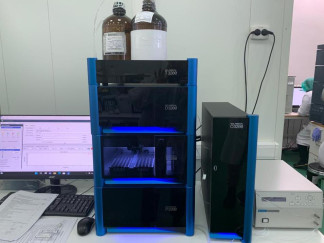

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку, расположенную справа внизу на задней панели детекторов. Пломбирование хроматографов не предусмотрено. Место нанесения заводского номера приведено на рисунке 1. Внешний вид хроматографов приведен на рисунке 2.
Программное обеспечение Kromstation выполняет управление прибором, сбор, обработку и хранение данных.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Таблица 1 | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Kromstation |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.0.63 |
| Цифровой идентификатор файла Core.dll | 48A99F333CB82AE38BE70F6201248890 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Метрологически значимым является файл Core.dll
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.
| Таблица 2-Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон длин волн для детектора DAD3230, нм | от 90 до 800 |
| Диапазон измерений показателя преломления для детектора RI-201H, | от 1,00 до 1,75 |
| ед. рефр. | |
| Относительное отклонение выходного сигнала детекторов %, не более | |
| детектора DAD3230 по пику антрацена: | |
| по времени выхода | 1,0 |
| по площади пика | 2,0 |
| детектора RI-201H по пику кофеина: | |
| по времени выхода | 2,0 |
| по площади пика | 3,0 |
| Пределы допускаемого относительного отклонение выходного сигнала | |
| по площади пика за 4 часа непрерывной работы, %, не более | |
| детектора DAD3230 | ±3 |
| детектора RI-201H | ±5 |
| Уровень флуктуационных шумов нулевого сигнала | |
| детектора DAD3230, е.о.п., не более | 1-10-5 |
| детектора RI-201H ед. рефр., не более | 2-10-8 |
| Дрейф нулевого сигнала, не более | |
| детектора DAD3230, е.о.п./ч | 1-1 0-2 |
| детектора RI-201H, ед. рефр./ч | 1-10-5 |
| Предел детектирования, г/см3, не более | |
| детектора DAD3230 по антрацену, 254 нм | 2-10-9 |
| детектора RI-201H по кофеину | 1-10-6 |
| Наименование характеристики | Значение | |
| детектор DAD3230 | детектор RI-201H | |
| Габаритные размеры, мм, не более: | ||
| -высота | 160 | 343 |
| -ширина | 378 | 610 |
| -длина | 440 | 208 |
| Масса, кг, не более | 10 | 12 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 210 до 230 | |
| - частота переменного тока, Гц | от 49 до 52 | |
| Потребляемая мощность, В-А, не более | 350 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, оС | от +18 до +25 | |
| -относительная влажность, % (без конденсации) | от 20 до 80 | |
| -атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 5 | |
| Средняя наработка на отказ, ч | 5000 | |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.
.Таблица 4
| Наименование | Обозначение | Количество |
| Хроматографы жидкостные с детекторами по заказу | УВЭЖХ Elite | 1 шт. |
| детекторы: - на диодной матрице; - рефрактометрический | DAD3230 RI-201H | по заказу |
| программное обеспечение (установочный CD-диск с USB -лицензионным ключом для защиты информации от несанкционированного доступа) | Kromstation | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в Руководстве по эксплуатации (Раздел 6.4 «Сведения о методиках измерений»).
Нормативные и документы, устанавливающие требования к средству измерений
Техническая документация изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 4 |
| Актуальность данных | 21.07.2025 |
