| Номер в госреестре | 89032-23 |
| Наименование СИ | Установки аудиометрические поверочные |
| Обозначение типа СИ | SPARC |
| Изготовитель | IMS MERILNI SISTEMI d.o.o., Словения |
| Год регистрации | 2023 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки аудиометрические поверочные SPARC (далее - установки) предназначены для измерений параметров аудиометрических шкал при проведении поверки и калибровки средств измерений аудиометрических шкал. Установки соответствуют требованиям к рабочим эталонам аудиометрических шкал по воздушной и костной проводимости звука, установленным в Приказе Росстандарта № 2537 от 30.11.2018 согласно Приказа Росстандарта № 2537 от 30.11.2018 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
Принцип действия установки основан на преобразовании звукового давления в акустической камере связи прибора «Искусственное ухо» и переменной силы, приложенной к куполу прибора «Искусственный мастоид», в электрические сигналы с последующим измерением и обработкой результатов на ПЭВМ с помощью специального программного обеспечения (далее - ПО).
Конструктивно установки включают в себя:
- подсистему измерений при воздушном звукопроведении;
- подсистему измерений при костном звукопроведении;
- ПЭВМ со специальным ПО.

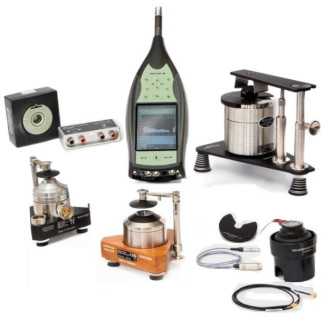

Общий вид установки представлен на рисунке 1. Серийный номер в формате цифрового обозначения указывается на информационной наклейке на корпусе акустического интерфейса ZE-0948 в месте, указанном на рисунке 2. Пломбирование установок не предусмотрено. Нанесение знака поверки на установки не предусмотрено.
Рисунок 2 - Место нанесения серийного номера
Для управления режимами работы установок и обработки измерительных сигналов применяется установленное ПО.
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования установок.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPARC |
| Номер версии (идентификационный номер) ПО | не ниже v. 2.6.0.409 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений эквивалентных пороговых уровней звукового давления при воздушном звукопроведении, дБ (исх. опорные пороговые уровни по ГОСТ Р ИСО 389-1-2011) | от 60 до 120 |
| Диапазон частот измерений эквивалентных пороговых уровней звукового давления при воздушном звукопроведении, Гц | от 125 до 16 000 |
| Доверительные границы (Р=0,95) относительной погрешности измерений эквивалентных пороговых уровней звукового давления при воздушном звукопроведении, дБ в диапазоне частот от 125 Гц до 4 кГц включ.; в диапазоне частот св. 4 кГц до 8 кГц включ.; в диапазоне частот св. 8 кГц до 16 кГц включ. (для 4153) | ±0,7 ±1,2 ±1,5 |
| Диапазон измерений эквивалентных пороговых уровней переменной силы при костном звукопроведении, дБ (исх. опорные пороговые уровни по ГОСТ Р ИСО 389-3-2011) | от 40 до 70 |
| Диапазон частот измерений эквивалентных пороговых уровней переменной силы при костном звукопроведении, Гц | от 250 до 8 000 |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Доверительные границы (Р=0,95) относительной погрешности измерений эквивалентных пороговых уровней переменной силы при костном звукопроведении, дБ в диапазоне частот от 250 Гц до 4 кГц включ.; в диапазоне частот св. 4 кГц до 8 кГц включ. | ±1,5 ±2,0 |
| Диапазон измерений частоты, Гц | от 50 до 16 000 |
| Пределы допускаемой относительной погрешности измерений частоты | ±0,001 |
| Диапазон измерений коэффициента гармоник при частоте первой гармоники от 50 до 16 000 Гц, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник, %, не более | ±0,05-Ah где КГ - измеренное значение коэффициента гармоник |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более в кейсе WE-0267 | |
| длина | 406 |
| ширина | 330 |
| высота | 174 |
| анализатор спектра 2250 | |
| длина | 300 |
| ширина | 93 |
| высота | 50 |
| калибратор акустический 4231 | |
| длина | 82 |
| ширина | 22 |
| высота | 40 |
| прибор «Искусственно ухо» 4152 | |
| диаметр | 123 |
| высота | 104 |
| прибор «Искусственно ухо» 4153 | |
| диаметр | 123 |
| высота | 104 |
| прибор «Искусственный мастоид» 4930 | |
| длина | 134 |
| ширина | 205 |
| высота | 165 |
| Масса, кг, не более | 10 |
| Параметры электропитания: | |
| напряжение переменного тока, В | от 198 до 242 |
| частота переменного тока, Гц | от 49 до 51 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от +20 до +26 |
| относительная влажность окружающего воздуха, %, не более | от 30 до 60 |
| атмосферное давление, кПа | от 87 до 107 |
| уровень акустических помех, дБС, не более | 40 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Анализатор спектра | 2250 | 1 шт. |
| Калибратор акустический | 4231 | 1 шт. |
| Прибор «Искусственно ухо» | 4152 | 1 шт. |
| Микрофон поля звукового давления | 4144 | 1 шт. |
| Прибор «Искусственный мастоид» | 4930 | 1 шт. |
| Акустический интерфейс | ZE-0948 | 1 шт. |
| * Прибор «Искусственно ухо» | 4153 | 1 шт. |
| *Микрофон поля звукового давления | 4192 | 1 шт. |
| *ПЭВМ | - | 1 шт |
| *Переносной кейс | WE-0267 | 1 шт. |
| Специальное программное обеспечение SPARC | - | 1 экз |
| Комплект соединительных кабелей и принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Опция | ||
приведены в разделе 5.4 «Выполнение калибровки» документа «Установки аудиометрические поверочные SPARC. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Стандарт предприятия IMS MERILNI SISTEMI d.o.o. СП-9729 «Установки аудиометрические поверочные SPARC».
