| Номер в госреестре | 89013-23 |
| Наименование СИ | Анализаторы частиц лазерные |
| Обозначение типа СИ | Zetasizer |
| Изготовитель | Компания Malvern Panalytical Ltd, Соединенное Королевство Великобритании и Северной Ирландии |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы частиц лазерные Zetasizer (далее - анализаторы) предназначены для измерения размеров и дзета-потенциала частиц в жидкости.
Принцип работы анализаторов основан на методе измерений динамического рассеяния света, суть которого в определении размера частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света.
Конструктивно анализаторы выполнены в виде единого блока, включающего измерительную часть, коррелятор и микропроцессорное устройство. Основными элементами измерительной части являются лазерный источник света, фокусирующая оптическая система и фотодиодный детектор. Коррелятор и микропроцессорное устройство предназначены для обработки измерительных сигналов, полученных с фотодиодного детектора. Управление анализаторами и представление результатов измерений осуществляется на компьютере с помощью автономного программного обеспечения на основе операционной системы Windows.
Анализаторы выпускаются в следующих модификациях: Zetasizer Ultra, Zetasizer Pro, Zetasizer Lab.
Модификации отличаются наличием поляризаторов и узкополосного фильтра, режимами проведения измерений и обработки данных. Углы регистрации рассеянного света в модификации Zetasizer Ultra - 173°, 90°, 13°, в модификации Zetasizer Pro - 173°, 13°, в модификации Zetasizer Lab - 90°, 13°.
Анализаторы являются настольными приборами, эксплуатируемыми в лабораторных помещениях.
Питание анализаторов осуществляется от сети переменного тока.
Общий вид анализаторов с указанием мест нанесения знака утверждения типа и маркировочной таблички представлен на рисунках 1-2.
Пломбировка анализаторов от несанкционированного доступа не предусмотрена.
Идентификационные данные анализаторов (модификация, заводской номер и год изготовления) включены в маркировку, которая наносится на заднюю часть корпуса в виде нестираемой этикетки. Этикетка выполнена типографским методом термопечати, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации анализаторов. Заводской номер имеет буквенно-цифровой формат. Место нанесения этикетки с идентификационными данными анализатора представлено на рисунке 2. Серийный номер имеет буквенно-цифровой формат (10 знаков).

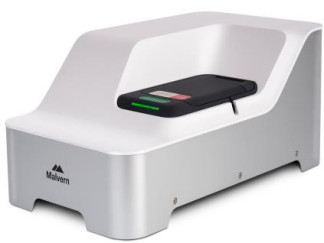

Рисунок 1- Общий вид анализаторов Рисунок 2- Место нанесения
частиц лазерных Zetasizer этикетки с заводским номером
Нанесение знака поверки непосредственно на анализаторы не предусмотрено.
Программное обеспечение «ZS XPLORER» (далее - ПО), разработано Malvern Panalytical Ltd, предназначено для установки и использования с операционной системой Windows. Основные функции ПО: управление работой анализаторов, регистрация и обработка данных, отображение и хранение результатов измерений. ПО устанавливается на управляющий компьютер при первичном вводе оборудования в эксплуатацию.
Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО (встроенное ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZS XPLORER |
| Номер версии ПО (идентификационный номер ПО) | 1.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| Zetasizer Ultra | Zetasizer Pro | Zetasizer Lab | |
| Диапазон измерений размеров частиц в жидкости, нм | от 10 до 15000 | от 10 до 10000 | от 10 до 15000 |
| Пределы допускаемой относительной погрешности измерений размеров частиц в жидкости, % | ±10 | ||
| Диапазон измерений дзета-потенциала частиц в жидкости, мВ | от -100 до +100 | ||
| Пределы допускаемой относительной погрешности измерений дзета-потенциала частиц в жидкости, % | ±15 | ||
| Наименование характеристики | Значение характеристики |
| Диапазон показаний размеров частиц в жидкости, нм | от 0,3 до 15000 |
| Диапазон показаний дзета-потенциала частиц в жидкости, мВ | от -500 до +500 |
| Условия эксплуатации: - температура окружающего воздуха, оС | от +15 до +35 |
| - относительная влажность воздуха, % | от 20 до 80 |
| - напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 198 до 242 |
| Габаритные размеры анализатора, мм, не более высота | 245 |
| ширина | 322 |
| длина | 565 |
| Масса, кг, не более | 19 |
наносится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор частиц лазерный Zetasizer | Модификация Zetasizer Ultra, Zetasizer Pro или Zetasizer Lab | 1 шт.* |
| Инсталляционный комплект (стеклянная кювета, блок питания с сетевым кабелем, кабель USB, базовое руководство по эксплуатации, образец для измерения размеров и дзета-потенциала в шприце) | - | 1 ком. |
| DTS0012 Одноразовые кюветы 12x12 мм (полистирол) | - | 1 уп. |
| DTS1070 U-образные капиллярные одноразовые кюветы (поликарбонат) | - | 1 уп. |
| Анализаторы частиц лазерные Zetasizer. Руководство по эксплуатации | - | 1 экз. |
| * В соответствии с заказом | ||
приведены в руководстве по эксплуатации «Анализаторы частиц лазерные Zetasizer. Руководство по эксплуатации», глава 5 «Быстрый запуск».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Техническая документация изготовителя.
