| Номер в госреестре | 88933-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДД |
| Изготовитель | Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 02.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ДД (далее по тексту - датчики) предназначены для измерений абсолютного давления.
Конструктивно датчик выполнен в виде единого цельного блока с встроенным в корпус чувствительным элементом. На одной из боковых стенок корпуса датчика располагаются разъёмы X4, X3 для подключения датчика и клемма заземления. Конструкция датчика обеспечивает его работоспособность в любом стационарном положении.
Корпус датчика изготавливается из алюминиевого сплава графитово-черного цвета.
Принцип действия датчиков основан на использовании пьезорезистивного кремниевого датчика давления. Давление вызывает деформацию керамической мембраны, на которую нанесена пьезорезистивная структура, меняющая своё сопротивление. Изменение сопротивления преобразуется в аналоговое напряжение. Полученное аналоговое напряжение преобразуется с помощью электрической схемы датчиков в цифровой сигнал интерфейса ModBus RTU.
Защита от несанкционированного вмешательства осуществляется путем нанесения пломбы в виде наклейки на боковые стенки корпуса.
Заводской номер указывается на боковой стенке корпуса датчика в виде наклейки в цифровом формате.
Нанесение знака поверки на датчик не предусмотрено.

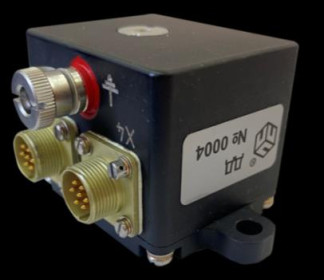

Общий вид датчика представлен на рисунке 1. Место пломбировки и нанесения заводского номера представлено на рисунке 2.
Рисунок 2 - Место нанесения пломбировки и заводского номера датчика
Датчик имеет программное обеспечение (далее - ПО), которое является неотъемлемой частью датчика. ПО выполняет функции сбора, обработки и отображения результатов измерений. Метрологически значимым является встроенное ПО датчика. Влияние встроенного ПО датчика учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | - | ПО «Тест датчиков» |
| Номер версии (идентификационный номер) ПО, не ниже | 02 | 1.02 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, кПа | от 80 до 120 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ± 2,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - влажность окружающей среды, % | от 0 до + 50 от 45 до 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В; - потребляемый постоянный ток, мА, не боле | 28 50 |
| Габаритные размеры, мм, не более | |
| - длина | 72 |
| - ширина | 53 |
| - высота | 40 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 5 до + 55 |
| - относительная влажность, % | от 30 до 98 |
| Средняя наработка до отказа, ч | 100000 |
| Срок службы, лет, не менее | 7 |
Знак утверждения типа наносится
типографским способом на титульный лист паспорта датчика. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол- во | Примечание |
| Датчик давления ДД | ИСУЯ.406231.001 | 1 шт. | |
| Паспорт | ИСУЯ.406231.001 ПС | 1 экз. | |
| Программа «Тест датчиков», включающая: Программа «Тест датчиков». Руководство оператора | 75.45314.00997- 01 75.45314.00997- 01 34 01 | 1 шт. | На CD |
| Программа «Тест датчиков». Формуляр | 75.45314.00997-01 30 01 | 1 экз. | |
| Комплект для поверки: жгут | ИСУЯ.685621.507 - 01 | 1 шт. | |
| Методика поверки | - | 1 экз. |
приведены в пункте 1.4 ИСУЯ.406231.001 ПС. Паспорт.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Технические условия. ИСУЯ.406231.001 ТУ Датчик давления ДД.
