| Номер в госреестре | 88858-23 |
| Наименование СИ | Прибор интерферометрический неравноплечий |
| Обозначение типа СИ | КП-109 |
| Изготовитель | Акционерное общество "Лыткаринский завод оптического стекла" (АО ЛЗОС), Московская обл., г. Лыткарино |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор интерферометрический неравноплечий КП-109 (далее по тексту -интерферометр) предназначен для измерений отклонений от сферичности оптических поверхностей.
Принцип действия интерферометра основан на измерении отклонений от сферичности оптических поверхностей путем анализа деформации формы интерференционных полос, возникающих в промежутке между поверхностью измеряемой детали и референтной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.
Интерферометр состоит из оптико-механического блока и компьютера с программным обеспечением (ПО) для расшифровки и анализа интерферограмм.
В качестве источника света в интерферометре используется He-Ne лазер. Оптикомеханический блок преобразует лазерное излучение и формирует сферический волновой фронт. Один волновой фронт - опорный - отражается от эталонной поверхности непосредственно назад в интерферометр, другой - рабочий волновой фронт - отражается от поверхности измеряемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от сферичности измеряемой оптической поверхности.

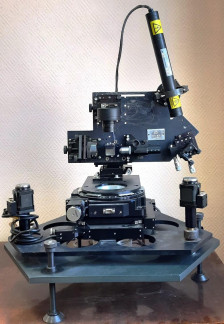

Внешний вид интерферометра приведен на рисунке 1.
Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер нанесен на переднюю часть корпуса интерферометра в виде этикетки (шильдика) и имеет цифровое обозначение (рис. 2).
Пломбирование прибора интерферометрического неравноплечего КП-109 от несанкционированного доступа не предусмотрено.
К интерферометрам, относящимся к данному типу средств измерений, относится прибор интерферометрический неравноплечий КП-109 зав. № 01.
Интерферометр оснащены программным обеспечением (ПО), встроенным в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО интерферометру и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометру и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита программного обеспечения интерферометров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО интерферометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinFringe |
| Номер версии (идентификационный номер) ПО | v.7.1.7.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики интерферометров
| Наименование характеристики | Значение |
| Диапазон измерений отклонений от сферичности, нм | от 63,3 до 2000 |
| Пределы абсолютной погрешности измерений отклонений от сферичности, нм | ±60 |
Таблица 3 - Технические характеристики интерферометров
| Наименование характеристики | Значение |
| Класс лазера по ГОСТ 31581-2012 | ЗА |
| Длина волны лазера, не более, нм | |
| - He-Ne лазер | 633±6 |
| Мощность, не более, мВт | 5 |
| Параметры электропитания | |
| Напряжение переменного тока, В | от 198 до 242 |
| Частота, Гц | от 49 до 51 |
| Масса, не более, кг | 53 |
| Габаритные размеры, не более, мм | |
| - длина | 594 |
| - ширина | 514 |
| - высота | 1060 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | От +21 до +27 |
| - относительная влажность, % | От 45 до 80 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор интерферометрический неравноплечий | КП-109 | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Руководство по эксплуатации | АЦ8735-7042 РЭ-ЛУ | 1 экз. |
Методы измерений изложены в разделе 7 «Восстановление фазы волнового фронта» приложения 1 «WinFringe Руководства пользователя» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к прибору интерферометрическому неравноплечему КП-109
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей».
