| Номер в госреестре | 88825-23 |
| Наименование СИ | Устройства для мониторинга нейромышечной передачи |
| Обозначение типа СИ | ToFscan |
| Изготовитель | Компания IDMED, Франция |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для мониторинга нейромышечной передачи ToFscan (далее - устройства) предназначены для воспроизведения постоянного тока с целью стимуляции и последующего фиксирования реакции нейромышечного блока пациентов.
Функционально устройства для мониторинга нейромышечной передачи ToFscan состоят из блока электростимуляции, работающего от источника постоянного тока в котором происходит генерация стимулирующего постоянного тока. Ток стимуляции будет соответствовать сопротивлению кожи пациента, независимо от его значения.
Принцип работы устройств для мониторинга нейромышечной передачи ToFscan заключается в фиксировании ответа мышцы на супрамаксимальную электрическую стимуляцию периферического двигательного нерва.
Устройства для мониторинга нейромышечной передачи ToFscan конструктивно состоят из блока электростимуляции со встроенными дисплеем и регулятором и кабеля датчиков.

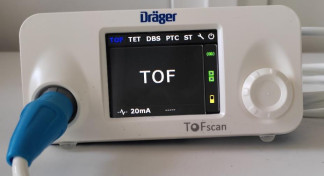

Общий вид устройств для мониторинга нейромышечной передачи ToFscan представлен на рисунке 1.
На корпус приборов нанесение знака поверки не допускается.
Место нанесения заводского номера приведено на рисунке 2. Заводской номер имеет числовой формат и нанесен на нижнюю часть прибора (на заводской этикетке) типографским методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Пломбирование устройств не предусмотрено.
Устройства для мониторинга нейромышечной передачи ToFscan имеют встроенное программное обеспечение, специально разработанное для решения задач управления устройствами для мониторинга нейромышечной передачи ToFscan, считывания и сохранения результатов измерений, изменения настроечных параметров прибора, просмотра памяти данных, передачи данных на внешнее устройство. Программное обеспечение (ПО) устройств запускается в автоматическом режиме после включения.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Operation Software |
| Номер версии (идентификационный номер) не ниже | 1.7.17 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений выходного постоянного тока, мА | от 0 до 60 |
| Пределы допускаемой относительной погрешности измерений выходного постоянного тока (при омической (активной) нагрузке 4 кОм), % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, г, не более: - с аккумулятором, кабелями акселерометра и электродом - без кабеля | 320 190 |
| Габаритные размеры (ШхВхГ), мм, не более | 60x150x55 |
| Напряжение питания, В: - литий-ионный аккумулятор емкостью 2900 мАч (с тепловой защитой и защитой от короткого замыкания); - зарядное устройство / внешний источник питания (постоянный ток, сила тока минимум 1 А) | 3,7 5 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 35 до 90 от 86 до 106 |
Знак утверждения типа наносится
на титульный лист Руководства по эксплуатации типографским способом и/или на корпус устройств для мониторинга нейромышечной передачи ToFscan в виде наклейки (рис. 2).
Таблица 4 - Комплектность устройств
| Наименование | Обозначение | Количество, шт |
| Устройство для мониторинга нейромышечной передачи | ToFscan | 1 шт. |
| Литий-ионная аккумуляторная батарея | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Кабель электродов | - | 1 шт. |
| Электроды | - | 1 компл. |
| Набор дополнительного оборудования* | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| * Комплектность определяется заказчиком | ||
Приведены в документе «Устройства для мониторинга нейромышечной передачи ToFscan. Руководство по эксплуатации», раздел III.
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик;
Стандарт предприятия. Устройства для мониторинга нейромышечной передачи ToFscan; Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1*10-16 - 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
