| Номер в госреестре | 88811-23 |
| Наименование СИ | Дефектоскопы многоканальные электромагнитные |
| Обозначение типа СИ | Корсар-16К AKASCAN |
| Изготовитель | Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы многоканальные электромагнитные Корсар-16К AKASCAN (далее -дефектоскопы) предназначены для измерений глубины дефектов (потерь металла в виде точечных язв различного происхождения, утонений стенок, трещин, расслоений) и для сплошного неразрушающего контроля стенок металлических объектов (в т.ч. труб различного назначения) при одностороннем доступе в режиме реального времени.
Принцип действия дефектоскопов, основан на взаимодействии переменного магнитного поля с ферромагнитным материалом. Возбуждающая система преобразователя создает в объекте контроля (далее - ОК) переменное магнитное поле с низкой частотой. Чувствительные элементы преобразователя получают полезный сигнал за счет приема магнитного поля, распространяющегося в ОК. В зонах дефектов, таких как коррозионные язвы, утонения основного металла и т.п., параметры магнитного поля изменяются. По параметрам магнитного поля, принимаемого чувствительными элементами преобразователей, делают заключение о наличии дефектов в ОК и их размере.
Конструктивно дефектоскоп состоит из электронного блока, подключаемого к нему преобразователя и устройства отображения, которое может быть выполнено в виде ноутбука или планшета (стандартного или промышленного исполнения). Переключатель включения/выключения и светодиоды на лицевой панели электронного блока могут быть выполнены в виде единой пленочной клавиатуры или отдельными элементами. Цвет корпуса дефектоскопов может отличаться от указанного на рисунке 1.
С дефектоскопами могут использоваться электромагнитные и вихретоковые преобразователи. Преобразователи могут быть оснащены датчиком пути.
Наименование дефектоскопа, знак утверждения типа и заводской номер в числовом формате указаны на этикетке на задней панели прибора методом шелкографии. На лицевой панели
- условное дизайнерское обозначение типа дефектоскопов. Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.

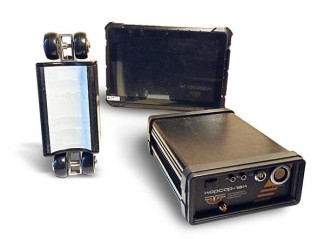

Рисунок 1 - Общий вид дефектоскопов многоканальных электромагнитных
Корсар-16К AKASCAN
Место нанесения заводского номера
В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | akascan |
| Номер версии (идентификационный номер) ПО | CORSAIR-16.001 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины искусственных дефектов (с использованием электромагнитного преобразователя), % от толщины материала | от 10 до 100* |
| Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов (с использованием электромагнитного преобразователя), % , не более, | ±(8+0,2h), где h - измеренное значение глубины, % |
| Диапазон измерений глубины искусственных дефектов (с использование вихретокового преобразователя), мм | от 0,2 до 10* |
| Пределы допускаемой абсолютной погрешности измерений глубины искусственных (с использованием вихретокового преобразователя), мм, не более | ±(0,05+0,3-Л), где h - измеренное значение глубины, мм |
| Примечание: *диапазон может быть ограничен, определяется при заказе, указан в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Максимальное число каналов контроля, шт | 128 | |
| Диапазон толщины объектов контроля, мм | от 1 до 30* | |
| Диапазон установки частоты тока возбуждения, Гц | от 3 до 2000* | |
| Отклонение установки частоты тока возбуждения, % | ±2 | |
| Диапазон показаний глубины искусственных дефектов электромагнитным преобразователем, % от толщины материала | от 0 до 100* | |
| Напряжение электрического питания, В | ||
| - внешний источник питания | от 190 до 240 | |
| - аккумуляторный блок | от 7 до 18 | |
| Габаритные размеры, мм, не более | ||
| электронного блока | ||
| - длина | 230 | |
| - ширина | 180 | |
| - высота | 320 | |
| электромагнитного преобразователя | ||
| - длина | 700 | |
| - ширина | 700 | |
| - высота | 700 | |
| вихретокового преобразователя | ||
| - длина | 400 | |
| - ширина | 400 | |
| - высота | 400 | |
| Масса (без преобразователя), кг, не более | 2 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % | от -30 до +50* до 95 (без конденсации) | |
| Примечание: *диапазон может быть ограничен, определяется эксплуатации конкретного экземпляра и не может эксплуатации | при заказе, быть изменен | указан в руководстве по пользователем в процессе |
наносится на титульный лист руководства по эксплуатации типографским способом на этикетку на задней панели прибора методом шелкографии .
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | akascan | 1 шт *** |
| Устройство отображения* | - | 1 шт. |
| Преобразователь - электромагнитный (трубный внешний/ трубный охватывающий/ трубный внутренний/ плоский) - вихретоковый | ** | |
| Кабель соединительный | - | 1 шт *** |
| Адаптер питания | - | 1 шт. |
| Аккумулятор | - | 1 шт *** |
| Сумка | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * тип устройства отображения определяется при заказе; ** типы и количество преобразователей определяется при заказе; *** количество может быть увеличено в соответствии с заказом. | ||
раздел 3 «Программное обеспечение» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Дефектоскопы многоканальные электромагнитные Корсар-16К AKASCAN. Технические условия. ТУ 26.51.66.127-011-92466551-2021;
Локальная поверочная схема для средств измерений параметров дефектов.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
