| Номер в госреестре | 88729-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Сибнефтемаш" (АО "Сибнефтемаш"), Тюменская область, м. р-н Тюменский, с. п. Ембаевское |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
Резервуары представляют собой закрытые горизонтальные цилиндрические сосуды оснащенные люками и патрубками. В зависимости от модификации резервуары могут оснащаться двойными стенками, теплоизоляцией, металлоконструкциями различного назначения (площадки, лестницы, рамные конструкции и т. д.) и иметь несколько секций.
Резервуары имеют следующие модификации (группы по назначению):
ЕП - емкости подземные горизонтальные дренажные;
ЕПП - емкости подземные горизонтальные дренажные с подогревателем;
РГС - резервуары горизонтальные стальные;
РГСД - резервуары горизонтальные стальные оснащенные двойными стенками.
Обозначение РГС:
Х Х- ХХХ- 00. 000
Группа по назначению (ЕП, Е1И1, РГС, РГСД)|
Номинальная вместимость
Модификация (001-999)
Пломбирование РГС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера в виде арабских цифр наносят на информационных табличках резервуаров методом гравирования или плоской печати и указывают в паспортах.

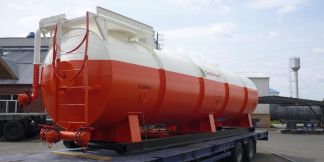

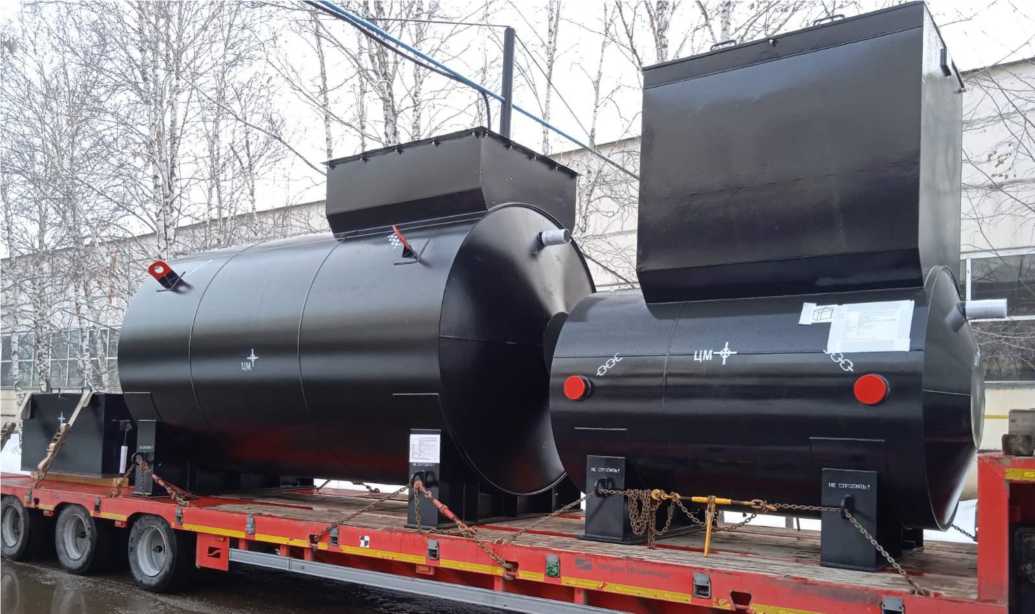

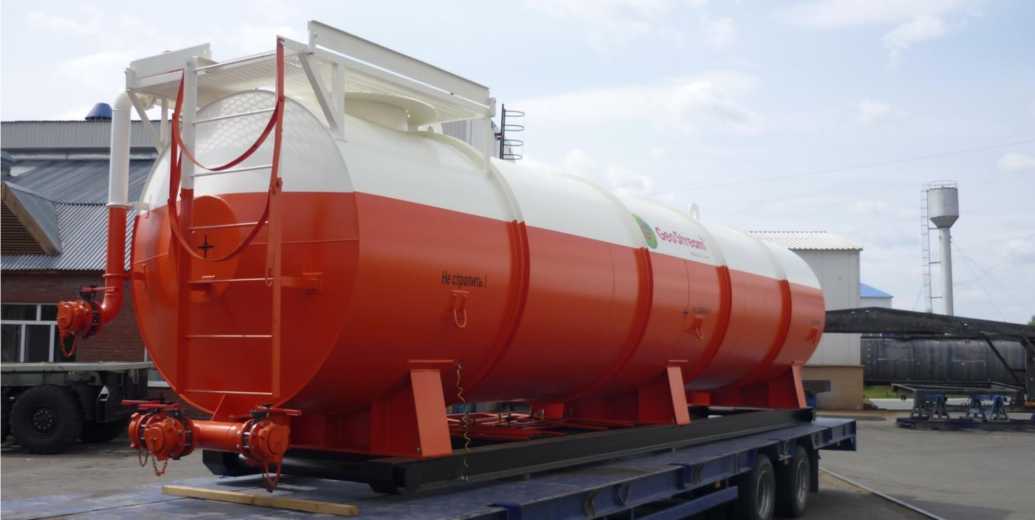

Общий вид РГС представлен на рисунке 1.
Рисунок 1 - Общий вид РГС

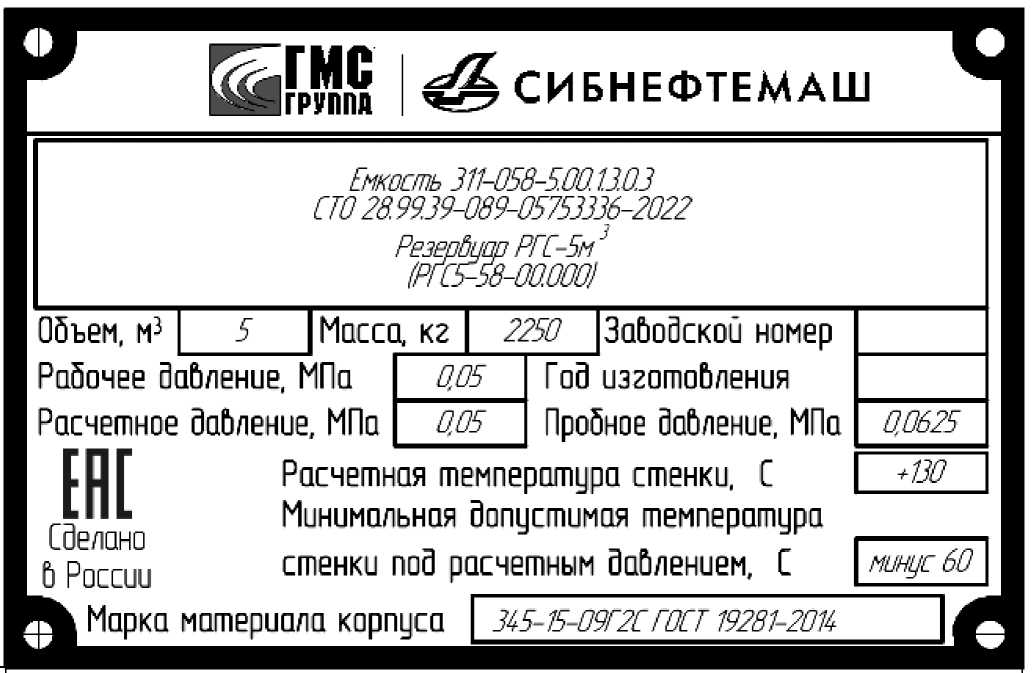

Рисунок 2 - Информационная табличка
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | от 3 до 200 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимально допустимая температура стенки резервуара*, °С | минус 40 минус 60 |
| Назначенный срок службы, лет | 20 |
| * - Минимально допустимая температура стенки резервуара зависит от свойств материала из которого изготовлен его корпус. Конкретное значение минимально допустимой температуры стенки резервуара указано в его эксплуатационной документации. | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС, мод. ЕПХ-ХХХ-00.000/ ЕППХ-ХХХ-00.000/ РГСХ-ХХХ-00.000/ РГСДХ-ХХХ-00.000 | 1 экз. |
| Комплектующие части емкости (снятые на время транспортировки, а также, монтаж которых предусмотрен на месте эксплуатации) | _ | 1 комплект |
| Запасные части и принадлежности (например, комплект рабочих прокладок для фланцев) | _ | 1 комплект |
| Руководство по эксплуатации | ЕПХ-ХХХ-00.000 РЭ/ ЕППХ-ХХХ-00.000 РЭ/ РГСХ-ХХХ-00.000 РЭ/ РГСДХ-ХХХ-00.000 РЭ | 1 экз. |
| Паспорт | ЕПХ-ХХХ-00.000 ПС/ ЕППХ-ХХХ-00.000 ПС/ РГСХ-ХХХ-00.000 ПС/ РГСДХ-ХХХ-00.000 ПС | 1 экз. |
| Упаковочный лист | _ | 1 экз. |
| Копия документа, подтверждающего соответствие обязательным требованиям | _ | 1 экз. |
| Эксплуатационная и сопроводительная документация на комплектующие изделия | _ | 1 комплект |
| Примечание - Запасные части и принадлежности поставляются по согласованию с заказчиком. | ||
приведены в разделе «Измерение объема жидкости в резервуаре» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
СТО 28.99.39-089-05753336-2022 «Резервуары стальные горизонтальные
цилиндрические РГС. Технические условия».
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
