Государственный реестр средств измерений (ГРСИ)

Тепловизоры RFT, 88726-23

Тепловизоры RFT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Карточка СИ
Номер в госреестре 88726-23
Наименование СИ Тепловизоры
Обозначение типа СИ RFT
Изготовитель BEIJING RADIFEEL TECHNOLOGY CO., LTD, КНР
Год регистрации 2023
Срок свидетельства 10.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Тепловизоры RFT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.

Тепловизоры выпускаются трех моделях RFT160, RFT384 и RFT630, различающиеся основными техническими характеристиками, которые представлены в таблицах 1-2.

Серийные номера в виде цифрового обозначения наносятся на этикетку приборов типографским методом

Знак поверки и пломбирование тепловизоров не предусмотрено.

Общий вид тепловизоров представлены на рисунках 1-2.

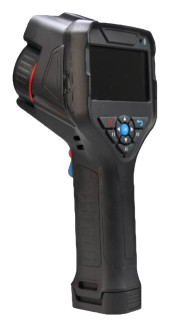

Рисунок 1 - Общий вид тепловизоров моделей RFT160 и RFT384

Место нанесения

серийных номеров

Рисунок 2 - Общий вид тепловизоров модели RFT630

Программное обеспечение

Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Сведения о программном обеспечении

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже 1.0.1036M+r0-aae6c78

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температура, °С

от -20 до +1200

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне значений от tmin до +150 °С включ., °С

±3

Пределы допускаемой относительной погрешности измерений температуры в диапазоне значений св. +150 °С до tj^x, %

±2

Углы поля зрения, градус по горизонталихградус по вертикали, для моделей: - RFT160

- RFT384; RFT630

160°х120°

384°х288°

Коэффициент излучаемой способности (изменяемый)

от 0,01 до 1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон, мкм

от 7,5 до 14

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность, %, не более

80

Габаритные размеры, мм, не более:

- длина

300

- высота

120

- ширина

130

Масса, кг, не более

1,0

Средняя наработка на отказ, ч

8000

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тепловизор

rft

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе «Подробная инструкция по применению» руководства по эксплуатации.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя;

Стандарт предприятия BEIJING RADIFEEL TECHNOLOGY CO., LTD.

Зарегистрировано поверок 12
Поверителей 2
Актуальность данных 09.07.2025
