| Номер в госреестре | 88700-23 |
| Наименование СИ | Датчики оптической видимости |
| Обозначение типа СИ | ДОВ |
| Изготовитель | Общество с ограниченной ответственностью "ОКБ Бурстройпроект" (ООО "ОКБ Бурстройпроект"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 04.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики оптической видимости ДОВ (далее - датчики ДОВ) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Конструктивно датчики ДОВ построены по блочному принципу и включают в себя излучатель, приемник и вычислительный блок. Излучатель и приемник расположены под определенным углом друг к другу, вычислительный блок располагается в роге излучателя.
Излучатель служит для создания светового потока, который проходит через атмосферу и рассеивается под определенным углом по направлению к приемнику. Приемник обнаруживает световой поток и преобразует его в электрический сигнал, пропорциональный световому потоку.
Вычислительный блок выполняет ряд функций: обработку сигнала, управление обогревом, компенсацию загрязнения оптики. В состав вычислительного блока входят система отпугивания насекомых и система самодиагностики.
Принцип действия датчиков ДОВ основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.
Датчики ДОВ рассчитаны на непрерывную (круглосуточную) работу. Сообщения с данными измерений передаются по запросу или в автоматическом режиме. Для обмена информацией имеется последовательный интерфейс RS-485, а также интерфейс IEEE 802.3 at/bt/af.

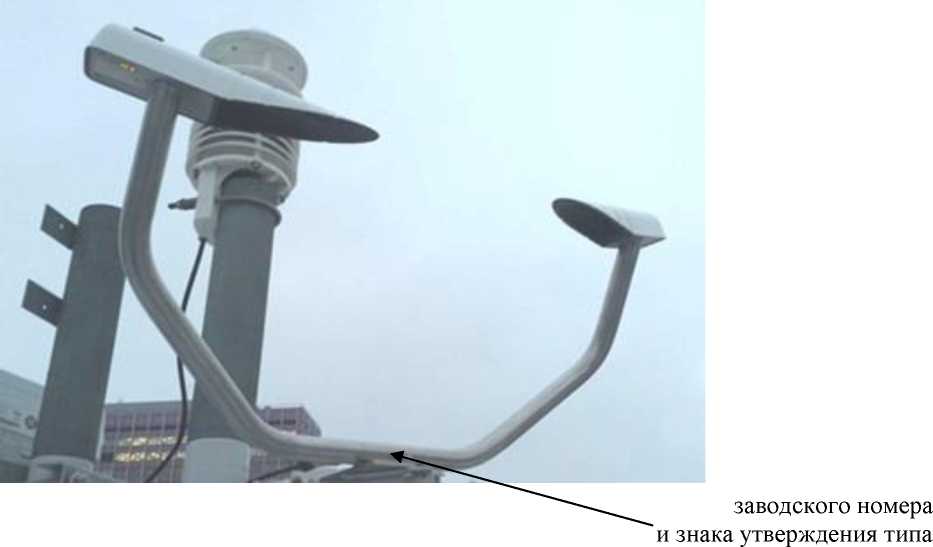

Общий вид датчиков ДОВ представлен на рисунке 1.
Места нанесения
Рисунок 1 - Общий вид датчиков ДОВ с указанием мест нанесения заводского номера и знака утверждения типа
Нанесение знака поверки на датчик ДОВ не предусмотрено. Заводской номер, состоящий из 5 арабских цифр, наносится в виде этикетки на корпус датчиков ДОВ. Места нанесения заводского номера и знака утверждения типа на датчик ДОВ представлены на рисунке 1.
Пломбировка не предусмотрена.
Датчики ДОВ имеют встроенное программное обеспечение (далее - ПО) «РУТВ.00002». Встроенное ПО осуществляет сбор данных с датчика, математическую обработку данных и передачу результатов измерений по внешнему цифровому интерфейсу.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Наименование и версия программного обеспечения представлены в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РУТВ.00002 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений МОД, м | от 10 до 30000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ. - в диапазоне св. 10000 до 30000 м | ±10 ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Напряжение питания постоянного тока, В | от 10 до 58 |
| Потребляемая мощность, Вт, не более | 40 |
| Стандарт питания PoE | IEEE 802.3 at/bt/af |
| Интерфейс передачи данных | RS-485, IEEE 802.3 at/bt/af |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 420 700 130 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % | от -55 до +60 до 100 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 20000 |
в виде этикетки на корпус датчиков ДОВ и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность датчиков ДОВ
| Наименование | Обозначение | Количество |
| Датчик оптической видимости | ДОВ | 1 шт. |
| Кабель | _ | 1 шт. |
| Руководство по эксплуатации | РУТВ.416313.001 РЭ | 1 экз. |
| Паспорт | РУТВ.416313.001 ПС | 1 экз. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации РУТВ.416313.001 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия РУТВ.416313.001 ТУ «Датчики оптической видимости ДОВ. Технические условия».
| Зарегистрировано поверок | 122 |
| Поверителей | 4 |
| Актуальность данных | 24.10.2025 |
