| Номер в госреестре | 88591-23 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | Scanform L5 |
| Изготовитель | Общество с ограниченной ответственностью "Сканформ" (ООО "Сканформ"), Кемеровская область - Кузбасс, г. Новокузнецк |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные Scanform L5 (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Лазерные излучатели проецируют пять линии красного диапазона спектра, которые формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводиться вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производиться на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
С фронтальной стороны расположены блок с лазерными излучателями, камеры и светодиоды для подсветки меток. С тыльной стороны расположена ручка для удержания прибора при выполнении измерений. Управление прибором осуществляется с использованием входящего в комплект программного обеспечения.
Приборы выпускаются в одной модификации.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на тыльной части блока с лазерными излучателями.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов приведён на рисунке 1.

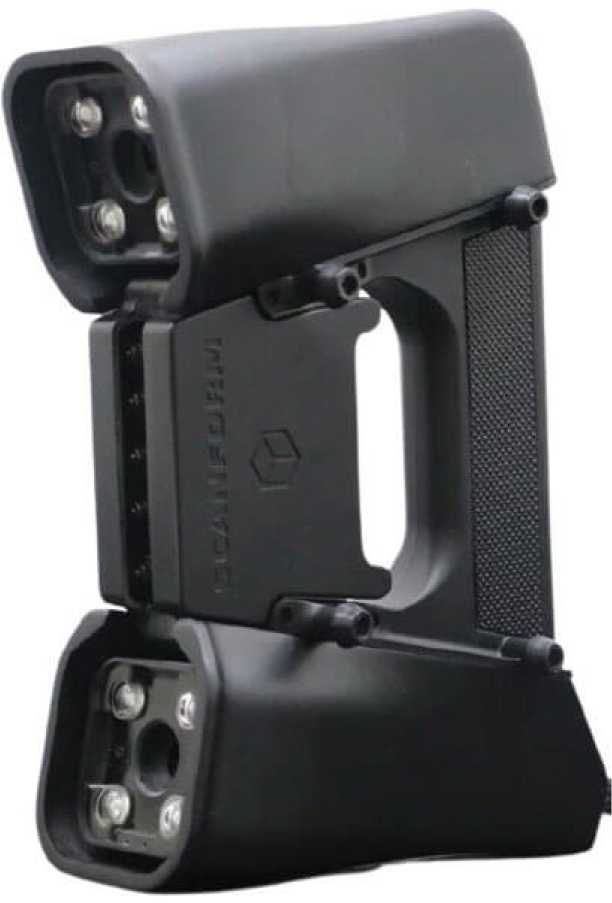

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных
Scanform L5
Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

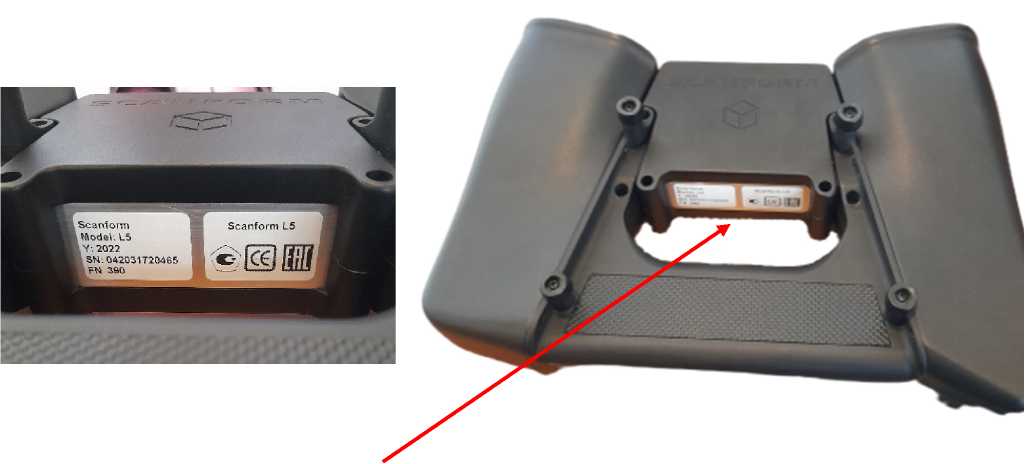

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений
Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера прибора и место нанесения знака утверждения типа.
Приборы работают под управлением программного обеспечения (далее - ПО) «Scanform», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Scanform |
| Номер версии (идентификационный номер ПО), не ниже | V3.2022.6.17.14.33 beta |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 4000 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм | ±(0,04+0,07-L) где L - длина объекта в метрах |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 173x94x298 |
| Масса, кг, не более | 0,94 |
| Напряжение питания от источника постоянного тока, В | 24 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 |
на маркировочную наклейку, расположенную на тыльной части блока с лазерными излучателями и типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор оптический координатно-измерительный бесконтактный | Scanform L5 | 1 шт. |
| Калибровочная пластина | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 шт. |
| Блок питания постоянного тока | - | 1 шт. |
| Комплект специальных меток | - | 1 шт. |
| USB накопитель с ПО Scanform | - | 1 шт. |
| USB-электронный ключ для ПО Scanform | - | 1 шт. |
| Паспорт | ОКПД2 26.51.33.199 | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе «Методика проведения измерений» документа ОКПД2 26.51.33.199 «Приборы оптические координатно-измерительные бесконтактные Scanform L5. Паспорт».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.51.33.199-1-59880611-2022 Приборы оптические координатно-измерительные бесконтактных Scanform L5. Технические условия.
| Зарегистрировано поверок | 254 |
| Поверителей | 6 |
| Актуальность данных | 30.07.2025 |
