| Номер в госреестре | 88356-23 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | Rheomat R180 |
| Изготовитель | proRheo GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 01.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные Rheomat R180 (далее - вискозиметры) предназначены для измерений динамической вязкости различных веществ в лабораторных условиях.
Принцип действия вискозиметра основан на измерении момента сопротивления вращению шпинделя измерительного устройства исследуемым продуктом при различных скоростях вращения и расчете динамической вязкости. Измеренный момент сопротивления вращению является величиной, пропорциональной динамической вязкости исследуемого образца.
Конструктивно вискозиметр представляет собой лабораторный прибор, состоящий из блока управления для работы с вискозиметром вручную, штатива, измерительных систем и температурного датчика. Съемные элементы различной геометрии позволяют проводить измерения вязкости путем их погружения в исследуемую жидкость. Стандартный набор представляет собой набор из трех цилиндров различных диаметров (таблица 2).

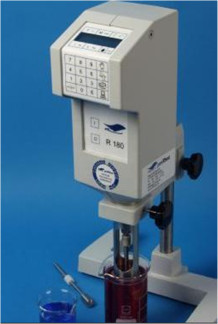

Общий вид вискозиметров приведен на рисунке 1.
Заводской номер наносится на боковую и заднюю стороны вискозиметра методом трафаретной печати (рисунок 2), в цифровом формате.
Пломбирование вискозиметров не предусмотрено.
Вискозиметры оснащены программным обеспечением (ПО), позволяющим проводить настройку вискозиметров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать результаты измерений, архивировать данные результаты.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик вискозиметра.
| Идентификационные данные (признаки) | Значение |
| Встроенное | |
| Идентификационное наименование ПО | V R180 50 30.10.13 (установлено в модуль постоянного запоминающего устройства (ПЗУ)) |
| Номер версии (идентификационный номер) ПО | не ниже VR180_50 30.10.13 (не определяется при эксплуатации, только в СЦ proRheo при замене модуля ПЗУ) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристик | ||
| Диапазон показаний динамической вязкости, мПа-с | от 5 до 1-107 1) | ||
| Диапазон измерений динамической вязкости, мПа-с | от 5 до 1-105 1) | ||
| Поддиапазоны измерений динамической вязкости, мПа-с | |||
| Номер измерительной системы | Мерная трубка, № | Измерительный элемент, № | |
| 11 | 1 | 1 | от 5 до 19000 |
| 22 | 2 | 2 | от 10 до 38000 |
| 33 | 3 | 3 | от 50 до 100000 |
| 12 | 1 | 2 | от 1207 до 100000 |
| 13 | 1 | 3 | от 210 до 100000 |
| 23 | 2 | 3 | от 240 до 100000 |
| 1 | - | 1 | от 20 до 100000 |
| 2 | - | 2 | от 50 до 100000 |
| 3 | - | 3 | от 340 до 100000 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости, % | ± 2,0 | ||
| Диапазон рабочих температур жидкости, оС | от 0 до +120 | ||
| 1) приведен наибольший диапазон измерений для стандартного набора измерительных систем. В зависимости от комплекта измерительных систем диапазон может быть меньше указанного, фактическое значение приводится в РЭ (п. 7.5.2, 7.5.3). | |||
| Наименование характеристики | Значение характеристик |
| Габаритные размеры, мм, не более | |
| - ширина | 105 |
| - глубина | 135 |
| - высота | 350 |
| Масса, кг, не более | 2,2 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от +10 до +40 |
| Относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет | 20 |
| Средняя наработка до отказа, ч, не менее | 55000 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом и на боковую панель корпуса в виде наклейки.
Таблица 4 - Комплектность вискозиметра
| Наименование | Обозначение | Количество |
| Вискозиметр ротационный | Rheomat R180 | 1 шт. |
| Штатив | - | 1 шт. |
| Комплект измерительных систем | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе «Измерения» руководства по эксплуатации «Вискозиметры ротационные Rheomat R180».
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Росстандарта от 5 ноября 2019 г. № 2622;
Стандарт предприятия «proRheo GmbH».
